دزدگیر اماکن یکی از مهمترین تجهیزات الکترونیکی امنیتی در ساختمانهای مسکونی، تجاری و اداری است که در سالهای اخیر بیش از گذشته مورد توجه قرار گرفته و عملاً به یک بخش جدی از سیستم برق و تاسیسات ساختمان تبدیل شده است. این سیستمها با پایش دائمی محیط، هر نوع جابهجایی و حضور غیرمجاز را شناسایی کرده و در صورت لزوم، آلارم فعال میکنند.
در میان اجزای مختلف دزدگیر، چشمی دزدگیر اماکن (سنسور حرکتی یا PIR) مهمترین نقش را در تشخیص حضور افراد دارد. محل نصب چشمی، زاویه دید، ارتفاع قرارگیری و میزان حساسیت آن، مستقیماً بر عملکرد سیستم و کاهش آلارمهای خطا یا عدم تشخیص بهموقع تأثیر میگذارد. در یک واحد یا ساختمان، معمولاً از چندین چشمی در نقاط مختلف – مثل ورودی، راهروها، سالنها و فضاهای حساس – استفاده میشود و همین موضوع اهمیت نحوه سیمبندی چشمی دزدگیر اماکن را دوچندان میکند.
برای مثال، در چشمی راهپله معمولاً از سنسور حرکتی متصل به تایمر یا رله استفاده میشود تا با تشخیص حرکت، برای مدت زمان مشخصی چراغهای راهپله را روشن نگه دارد و سپس بهصورت خودکار آنها را خاموش کند. در سیمبندی این نوع چشمی، یک زوج سیم برای تغذیه ۱۲ ولت و یک زوج سیم برای فرمان به رله یا تایمر در نظر گرفته میشود و با تنظیم صحیح زمان و حساسیت، میتوان از روشن ماندن بیدلیل چراغها و هدررفت انرژی جلوگیری کرد. تنظیم درست زاویه دید چشمی راهپله نیز باعث میشود حرکت افراد بهخوبی تشخیص داده شود، اما نسبت به حرکتهای نامربوط یا عبور از فضای بیرون حساسیت کمتری داشته باشد.
در این آموزش، تمرکز ما روی نحوه سیمبندی چشمی دزدگیر اماکن است؛ اینکه چطور چشمیها را به پنل مرکزی متصل کنیم، تغذیه آنها را به درستی بگیریم، سیم آلارم را روی زونهای مختلف ببندیم و چه نکاتی را در چیدمان و نصب رعایت کنیم تا سیستم دزدگیر، هم کمترین خطای ممکن را داشته باشد و هم بیشترین سطح امنیت را برای ساختمان فراهم کند.

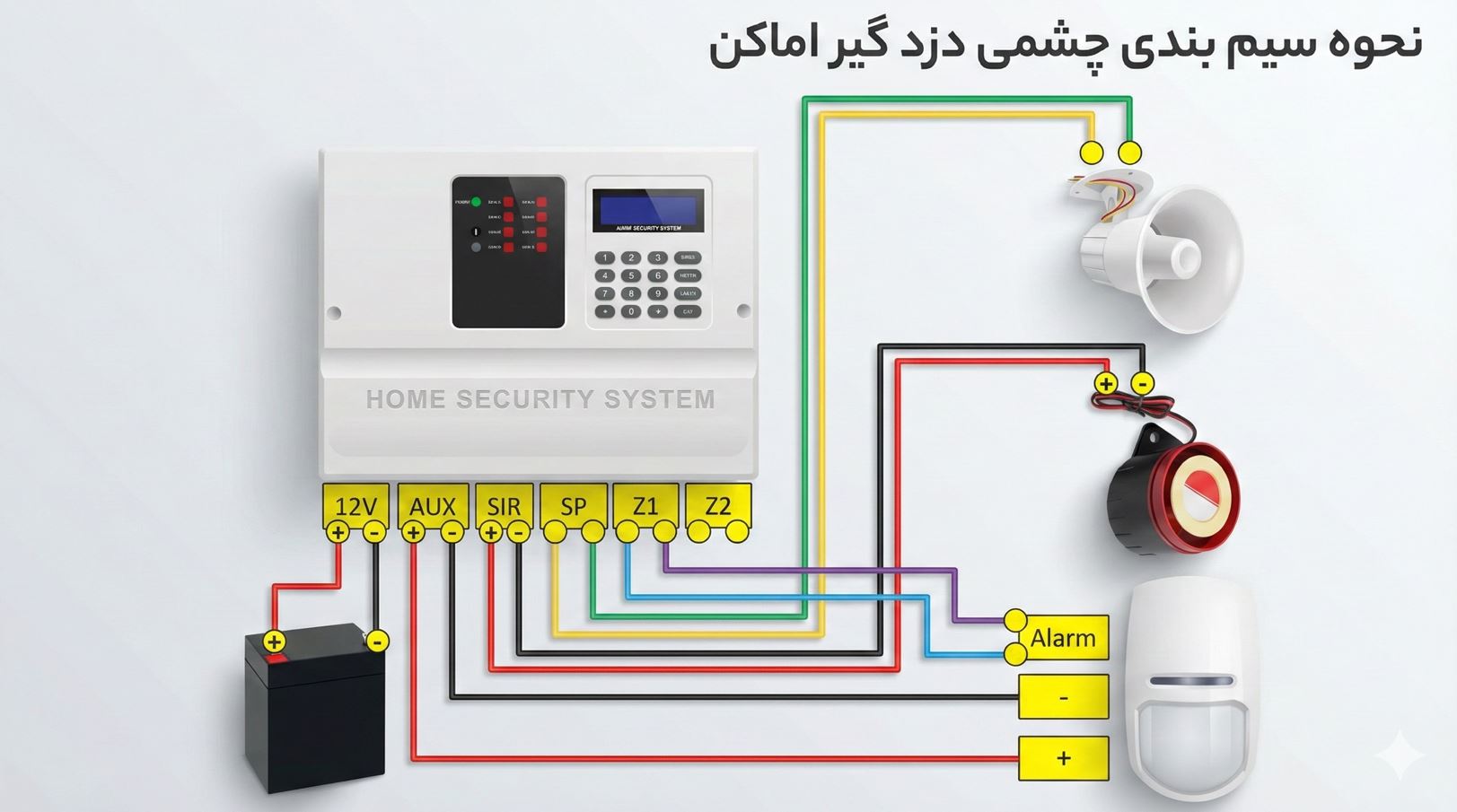

آموزش تصویری نحوه سیمبندی چشمی دزدگیر اماکن
متعلقات دزدگیر اماکن چه هستند؟
سیستم دزدگیر اماکن در ظاهر مدلها و برندهای مختلفی دارد، اما پشت این ظاهر متنوع، تقریباً همهی آنها از یک ساختار کلی و اجزای اصلی مشابه تشکیل شدهاند. هر برند ممکن است امکانات نرمافزاری اضافه کند یا طراحی ظاهری پنل را عوض کند، اما وقتی سراغ نصب و سیمبندی میرویم، با یک خانواده ثابت از تجهیزات روبهرو هستیم.
در هر سیستم دزدگیر استاندارد معمولاً این متعلقات وجود دارد:
- باتری ۱۲ ولت بهعنوان منبع تغذیه پشتیبان، تا در زمان قطع برق شهر، سیستم همچنان فعال بماند.
- پنل مرکزی دزدگیر که مغز سیستم است و وظیفهی مدیریت زونها، دریافت سیگنال از چشمیها و فعال کردن آژیر یا تماس تلفنی را بر عهده دارد.
- اسپیکر یا آژیر داخلی برای اعلام هشدار در داخل واحد یا ساختمان.
- اسپیکر یا آژیر بیرونی برای اعلام هشدار در فضای بیرون و جلب توجه همسایهها یا نگهبانی.
- یک یا چند چشمی دزدگیر (سنسور حرکتی) که مسئول اصلی تشخیص حضور و حرکت افراد در فضاهای مختلف هستند.
با توجه به تعداد زونهای پنل، متراژ و نوع کاربری فضا (مسکونی، اداری، تجاری، انبار و…) میتوان از چندین چشمی در یک سیستم استفاده کرد؛ مثلاً برای ورودی اصلی، راهروها، سالن، انبار یا فضاهای حساس مجزا.
نکته مهم این است که منطق سیمبندی این تجهیزات در اغلب پنلهای دزدگیر شبیه هم است؛ یعنی در همه آنها:
- باتری روی ترمینال تغذیه اصلی،
- چشمیها روی ترمینال تغذیه کمکی (AUX) و زونها،
- و اسپیکرها روی ترمینالهای مخصوص آژیر داخلی و بیرونی متصل میشوند.
در ادامه، مرحلهبهمرحله و با جزئیات توضیح میدهیم هرکدام از این متعلقات دقیقاً کجا بسته میشود و نحوهی سیمبندی صحیح آنها به چه صورت است.
نگاهی به ترمینالهای پنل دزدگیر
با وجود تنوع زیاد برندها و مدلهای دزدگیر اماکن، وقتی درِ پنل را باز میکنیم، تقریباً همیشه با یک چیدمان ترمینالهای تکراری و استاندارد روبهرو هستیم. شناخت دقیق این ترمینالها اولین قدم برای سیمبندی درست چشمیها، آژیرها و باتری است. مهمترین ترمینالها عبارتاند از:

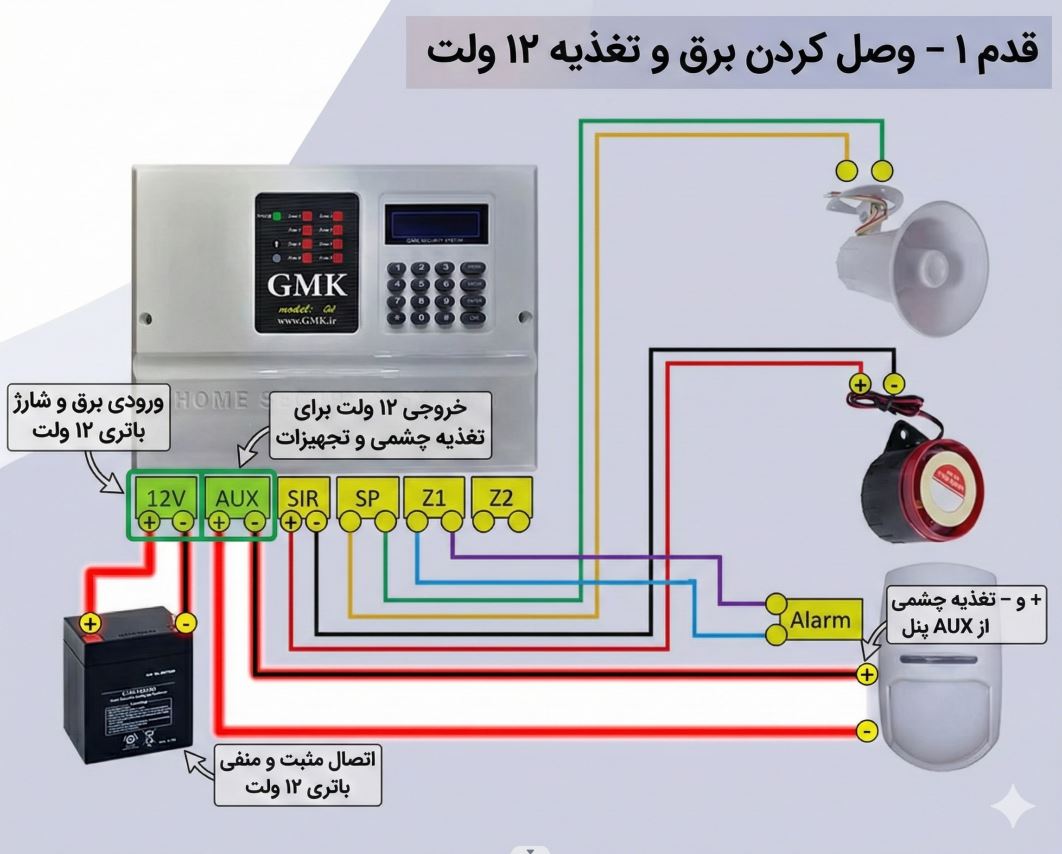

ترمینال 12V
این ترمینال شامل پایهی مثبت و منفی تغذیه اصلی پنل دزدگیر است و مستقیماً به باتری ۱۲ ولت متصل میشود. وظیفهی آن، تأمین برق پنل و شارژ باتری است تا سیستم در زمان قطع برق شهر هم فعال بماند.
ترمینال AUX
ترمینال AUX یک خروجی ۱۲ ولت کمکی است که برای تغذیه چشمی دزدگیر و سایر سنسورها بهکار میرود. معمولاً تمام چشمیها تغذیه مثبت و منفی خود را به صورت مشترک از همین ترمینال میگیرند و نیازی به منبع تغذیه جداگانه نیست؛ فقط باید مجموع جریان مصرفی سنسورها با توان AUX پنل هماهنگ باشد.
ترمینال SIR
این ترمینال برای اتصال اسپیکر یا آژیر داخلی در نظر گرفته شده است. در بسیاری از پنلها، یک آژیر کوچک داخل خود دستگاه تعبیه شده که به صورت پیشفرض غیرفعال است و در صورت نیاز میتوان با سیمبندی روی ترمینال SIR آن را فعال کرد. از این خروجی معمولاً برای اعلام هشدار در داخل واحد یا تست و عیبیابی سریع استفاده میشود.
ترمینالهای Z یا ZONE (در برخی مدلها با نام SZI یا مشابه)
این ترمینالها برای اتصال خروجی آلارم چشمیها استفاده میشوند. هر زون (Z1، Z2 و …) یک ورودی مجزا برای تشخیص آلارم از ناحیهی مشخصی از ساختمان است. چشمیها از طریق کنتاکتهای رلهای خود (معمولاً NC/COM) به این ترمینالها متصل میشوند و با باز یا بسته شدن مدار، پنل متوجه آلارم در آن زون میشود. نحوهی اتصال چند چشمی به زونهای مختلف یا یک زون مشترک، بسته به طراحی سیستم و سطح امنیت مورد نیاز، قابل تنظیم است.
ترمینال SP
ترمینال SP مخصوص اسپیکر یا آژیر بیرونی است؛ همان بلندگویی که هنگام آلارم، در فضای بیرون (حیاط، راهپله، نمای ساختمان یا محوطه) صدای هشدار را با شدت بالا پخش میکند. سیمبندی صحیح این ترمینال برای جلب توجه همسایهها، نگهبانی و ایجاد بازدارندگی بسیار مهم است.
با شناخت این چند ترمینال اصلی، خواندن نقشههای سیمبندی دزدگیر و اتصال چشمیها، آژیرها و باتری به پنل بسیار سادهتر و منطقیتر خواهد شد.
نکتههایی برای سیم بندی چشمی دزدگیر اماکن
سیم بندی دزدگیر اماکن در ظاهر پیچیده به نظر میرسد، اما اگر منطق کار را بشناسید، کاملاً سرراست است. تمام اجزای سیستم (پنل، چشمیها و اسپیکرها) در نهایت از یک منبع تغذیه ۱۲ ولت تغذیه میشوند؛ این منبع معمولاً یک باتری ۱۲ ولت مخصوص دزدگیر است که داخل یا کنار پنل قرار میگیرد.
ظرفیت باتری باید متناسب با توان مصرفی پنل، تعداد اسپیکرها و تعداد چشمیها انتخاب شود تا در زمان قطع برق، سیستم بتواند برای مدت کافی فعال بماند. برای انتخاب دقیق آمپر باتری، بهترین کار این است که به کاتالوگ پنل و چشمیها مراجعه کنید و بر اساس جمع مصرف، باتری مناسب را در نظر بگیرید.

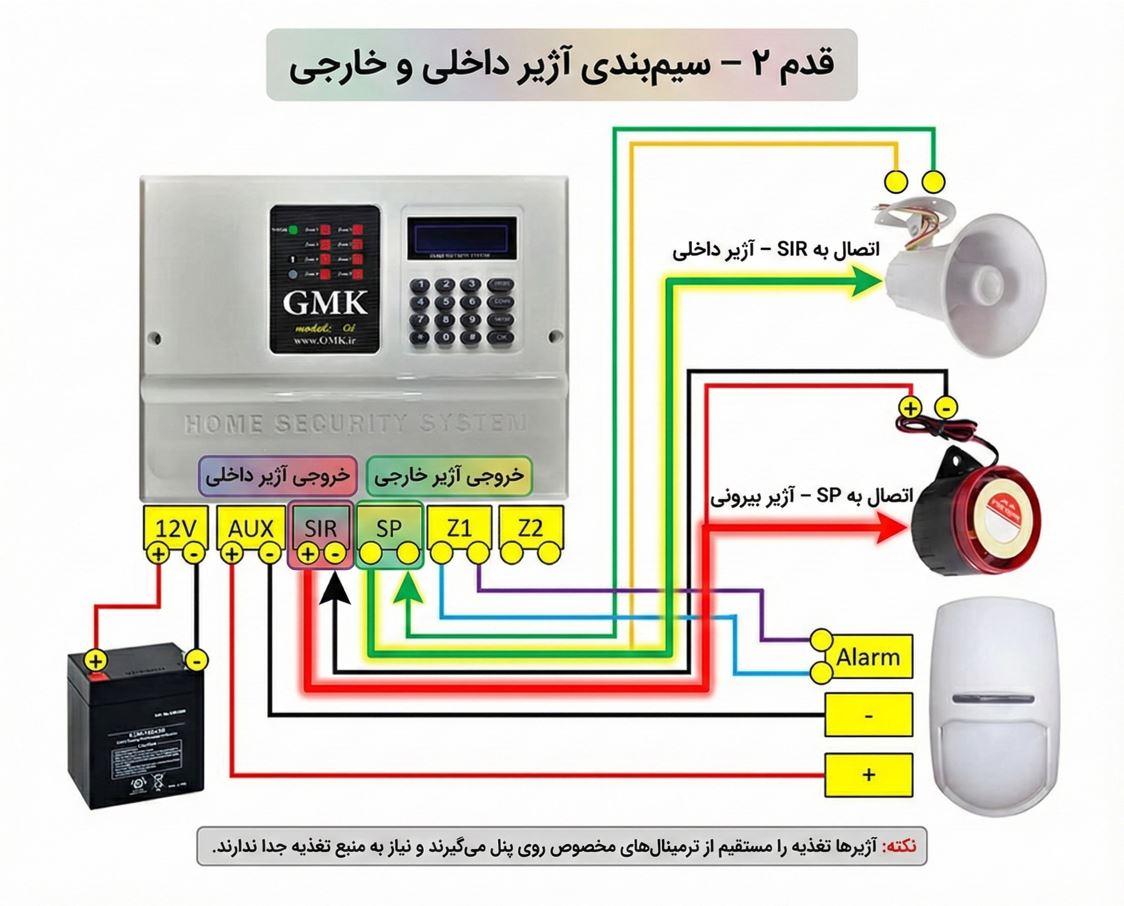

برای اتصال اسپیکرهای داخلی و بیرونی نیازی به تغذیهی جداگانه ۱۲ ولت ندارید. خروجیهای مخصوص آژیر روی پنل (مثل SIR و SP) هم نقش تغذیه و هم نقش فرمان را بازی میکنند؛ به محض فعال شدن آلارم، همین ترمینالها ولتاژ لازم را روی سیم آژیر میفرستند و اسپیکر شروع به کار میکند.
اما در مورد چشمیهای دزدگیر ماجرا کمی متفاوت است. هر چشمی دو بخش اصلی دارد:
- تغذیه ۱۲ ولت (+ و –)
- خروجی آلارم (Alarm / NC / COM)
برای تغذیه، یک زوج سیم ۱۲ ولت از ترمینال AUX پنل بیرون میآید و از یک چشمی به چشمی بعدی ادامه پیدا میکند. یعنی میتوانید چندین چشمی را بهصورت خطی روی یک زوج سیم مشترک تغذیه کنید؛ به این معنا که همهی آنها از همان AUX پنل برق میگیرند و نیازی نیست برای هر چشمی، دو سیم مجزای جدید تا پنل بکشید.

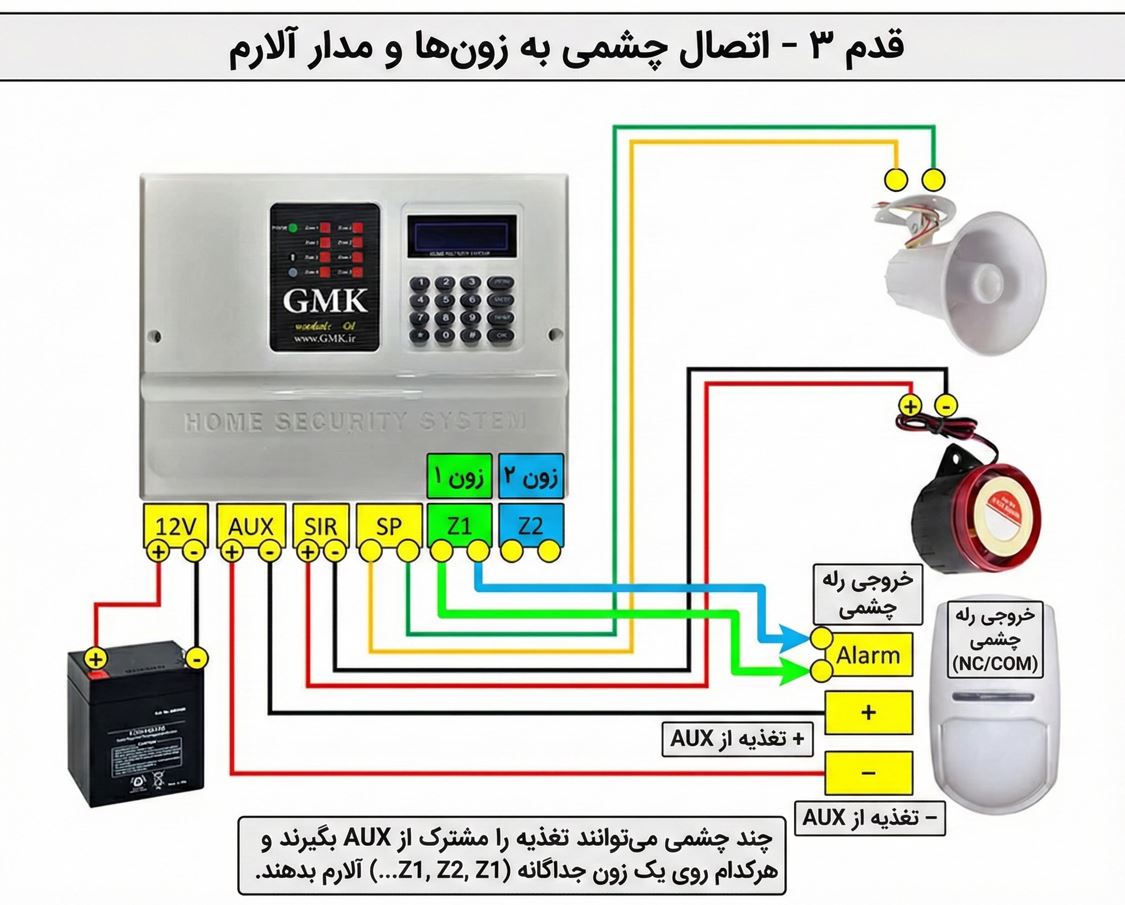

در بخش سیم بندی آلارم، وضعیت برعکس است؛ اینجا دیگر همهی چشمیها روی یک زوج مشترک بسته نمیشوند. خروجی آلارم هر چشمی (ترمینال Alarm یا ترکیب NC/COM) باید به یکی از زونهای پنل (Z1، Z2 و …) متصل شود. در عمل، آلارم هر چشمی به شکل موازی روی ورودی زون خودش بسته میشود تا پنل بتواند تشخیص دهد آلارم از کدام ناحیهی ساختمان صادر شده است.
نکته مهم این است که تعداد چشمیهایی که میتوانید در سیستم استفاده کنید، به تعداد ترمینالهای Z یا همان ظرفیت زونهای پنل بستگی دارد. هرچه پنل دزدگیر زونهای بیشتری داشته باشد، امکان تفکیک و کنترل تعداد بیشتری چشمی در قسمتهای مختلف ساختمان (مثل ورودی، سالن، انبار، پارکینگ و…) را خواهید داشت.
توصیههایی برای نصب و سیم بندی دزدگیر اماکن
سیم بندی چشمی دزدگیر اماکن در اغلب مدلها پیچیدگی زیادی ندارد و اگر ترتیب اتصال تغذیه و آلارم به ترمینالهای پنل بهدرستی رعایت شود، مراحل اجرا بهخوبی پیش میرود. با این حال، چون وظیفه این سیستم محافظت از امنیت ساختمان است، محل نصب و نحوه سیم بندی اهمیت بالایی دارد و بیدقتیهای کوچک میتواند باعث آلارمهای بیدلیل یا بدتر از آن، عدم تشخیص بهموقع ورود غیرمجاز شود. رعایت نکات زیر برای نصب حرفهای ضروری است:
-
دور از گرما، رطوبت و منابع نوری نصب کنید
پنل دزدگیر و چشمیها را در مجاورت رادیاتور، بخاری، شومینه، اسپلیت، بخار زیاد (مثل حمام و آشپزخانه)، پنجرهی آفتابگیر یا درست زیر چراغها نصب نکنید. تغییرات شدید دما و تابش مستقیم نور یا انعکاس آن میتواند باعث ایجاد آلارم اشتباه یا کاهش دقت سنسور شود. -
محل نصب را دور از دسترس انتخاب کنید
بهتر است پنل مرکزی و چشمیها در ارتفاع مناسب و جایی نصب شوند که دسترسی مستقیم و سریع به آنها برای افراد غیرمجاز سخت باشد؛ بهگونهای که نتوانند بهراحتی آن را بپوشانند، جدا کنند یا زاویهی دیدش را دستکاری کنند. -
تا حد امکان فاصله چشمی تا پنل کوتاه باشد
هرچه فاصله چشمی تا پنل کمتر باشد، طول سیمکشی کاهش پیدا میکند، احتمال افت ولتاژ و نویز کمتر میشود و عیبیابی سادهتر خواهد بود. در مسیرهای طولانی، حتماً از کابل با سطح مقطع مناسب و مسیر لولهکشی اصولی استفاده کنید. -
جانمایی چشمی نزدیک ورودیهای اصلی باشد
یکی از بهترین موقعیتها برای نصب چشمی، نزدیکی درب ورودی ساختمان یا واحد است؛ جایی که همه رفتوآمدها از آن عبور میکند. این کار باعث میشود سیستم دزدگیر در همان لحظات اولیه ورود غیرمجاز فعال شود و همزمان، عملکرد ریموت کنترل برای فعال و غیرفعال کردن سیستم نیز دچار اختلال نشود.
با رعایت این نکات، مراحل نصب و سیم بندی چشمی دزدگیر اماکن بسیار مطمئنتر خواهد شد و سیستم با کمترین آلارم خطا و بیشترین کارایی ممکن عمل میکند. در نهایت، پیش از انتخاب پنل و تعداد چشمیها، کل فضای ساختمان را دقیق بررسی کنید تا بتوانید بر اساس متراژ، تعداد اتاقها، مسیرهای دسترسی و نقاط حساس، مناسبترین ترکیب دزدگیر و سنسورها را برای تأمین حداکثری امنیت ساختمان در نظر بگیرید.
