پرس کابلشو هیدرولیک

پرس هيدروليک کابلشو/رابط مسي از سايز 10 الي 300 ميليمتر مربع (HCT300)

الف) توضيحات:

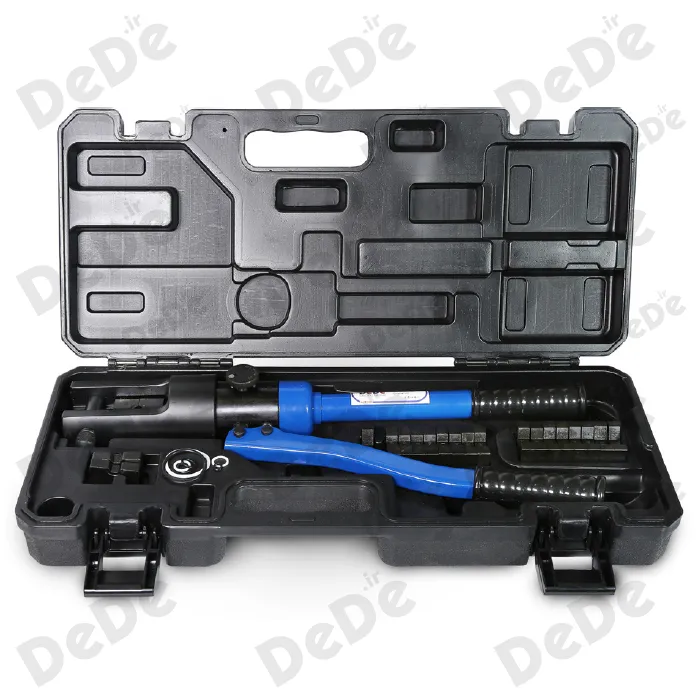

ابزار پرس هيدروليک با کد HCT300جهت نصب اتصالات کابلشو/رابط مسي از سايز (سطح مقطع) 10 الي 300 ميليمتر مربع و کابلشو/رابط آلومينيومي از سايز 16 الي 240 ميليمتر مربع به کابل، مورد استفاده قرار مي گيرد. در ابزار پرس هيدورليک، از روغن جهت انتقال نيروي مکانيکي دست اپراتور به اجزاء متحرک ابزار (مانند شفت و پيستون) اسـتفاده مي گردد. ابزار در جعبه اي قفل شـو از جنس پلاستيـک سـخت، به همراه 21عدد قالب پرس در سايز هاي گوناگون عرضــه مي گردد. قالب با سايز مناسب طبق جدول پيش رو جهت هر سطح مقطع کابل مورد استفاده مي گيرد.

نحوه استفاده از ابزار به شرح زير مي باشد:

الف) قالب سايز مناسب، بسته به سايز کابلشو/رابط مسي يا آلومينيومي مورد پرس انتخاب مي گردد. سايز مورد درج بر روي قالب ها جهت پرس کابلشو/رابط از جنس مس با همان سطح مقطع مناسب مي باشد. جهت پرس کابلشو/رابط از جنس آلومينيوم، از يک سايز بزرگتر قالب جهت پرس استفاده مي گردد. بنابراين، سايز قالب مناسب جهت

پرس کابلشو و رابط مسي و آلومينيومي از قرار جدول زير مي باشد:

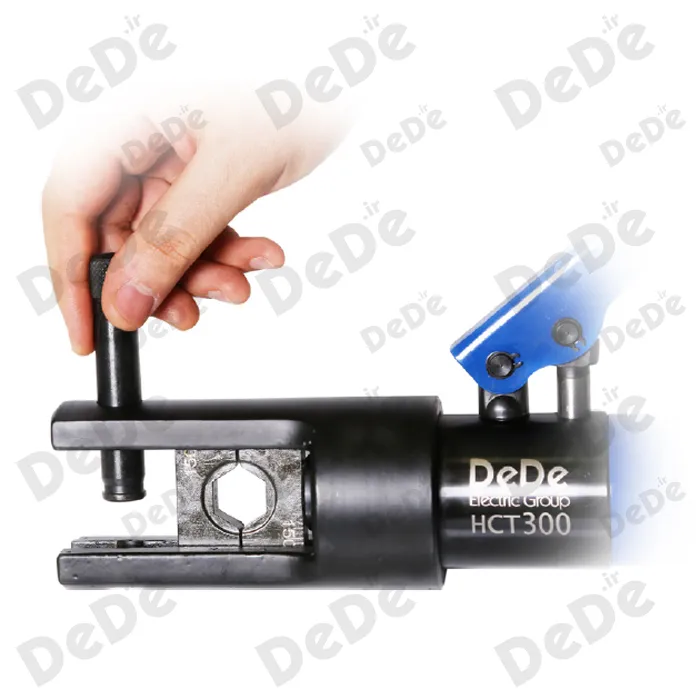

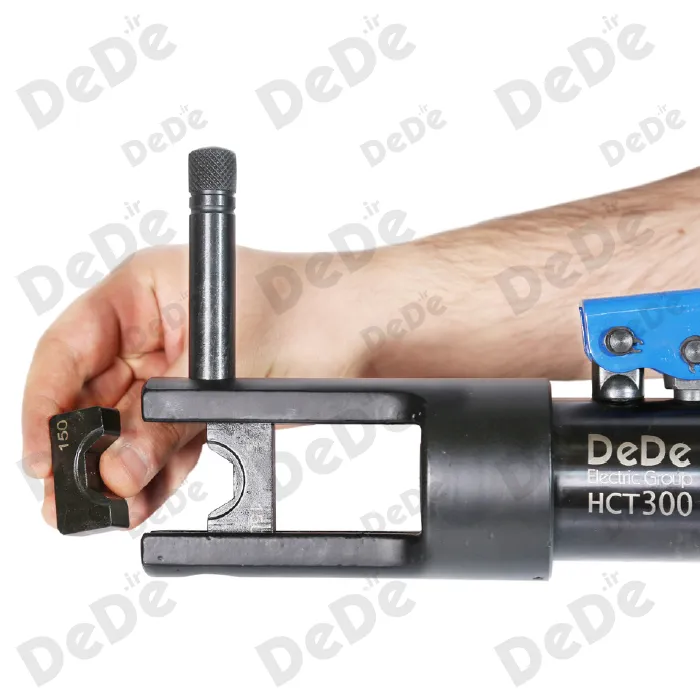

ب) قسمت فوقاني و تحتاني قالب را هر يک در قسمت مناسب واقع در سر ابزار وارد مي نماييم. ضروري است که از پرس ابزار بدون قالب نصب شده اجتناب گردد.

ج) کابلشو/رابط را به طور کامل وارد سيم يا هادي هر هسته کابل مي نماييم.

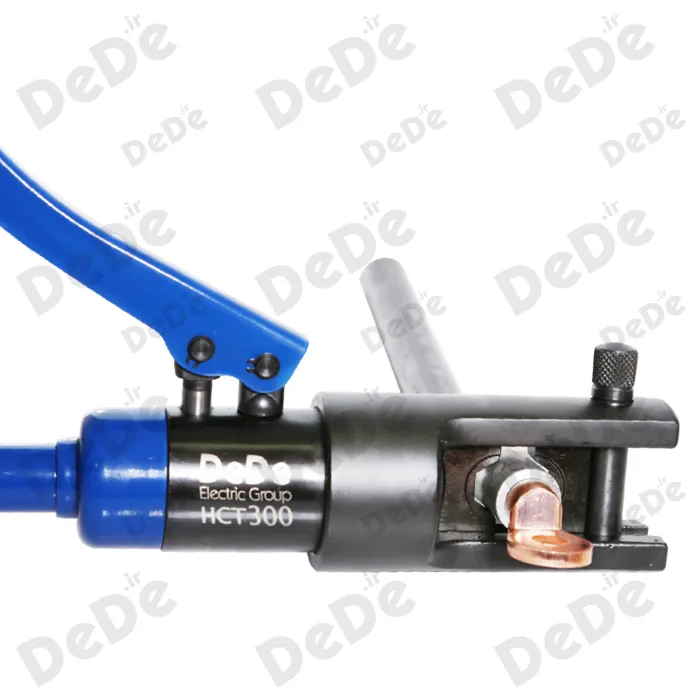

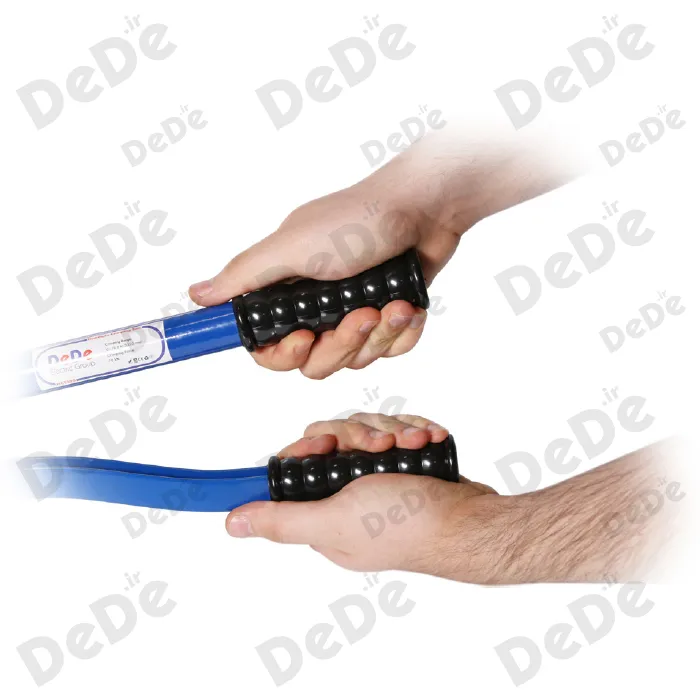

د) کابلشو/رابط را بين قالب‌ها قرار مي دهيم. قسمت متحرک دسته را چندين بار فشار مي دهيم (پمپ مي زنيم) تا دو قالــب کابلشــو/رابط را کاملا پرس نمايد.

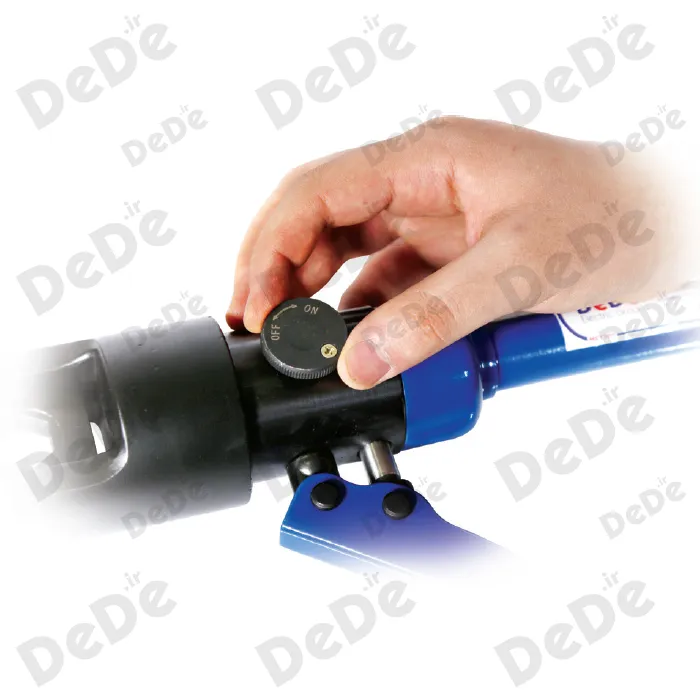

و) پيچ کناري را چرخانده تا پيستون داخلي ابزار خلاص و دو فک ابزار کاملا باز شوند.

ه) کابلشو/رابط پرس شده را از سر ابزار بيرون مي آوريم.

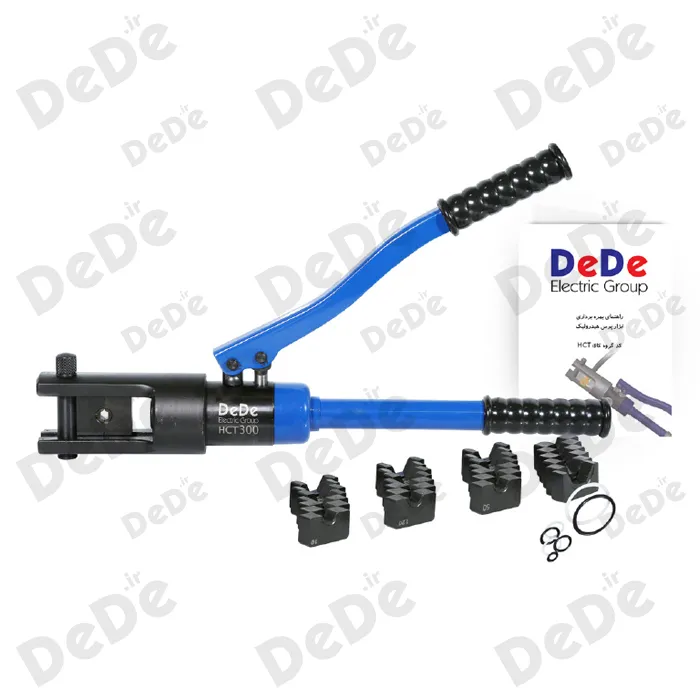

ليست قطعات تشکيل دهنده ابزار پرس هيدروليک از قرار زير مي باشد:

ب) مشخصات:

• دامنه پرس: کابلشو/رابط مسي از سايز 10 الي 300 ميليمتر مربع، رابط يا کابلشو آلوميينومي از سايز 16 الي 240 ميليمتر مربع

• نيروي پرس: 70 کيلو نيوتن

• نوع پرس: شش ضلعي

• بازه حرکت: 22 ميليمتر

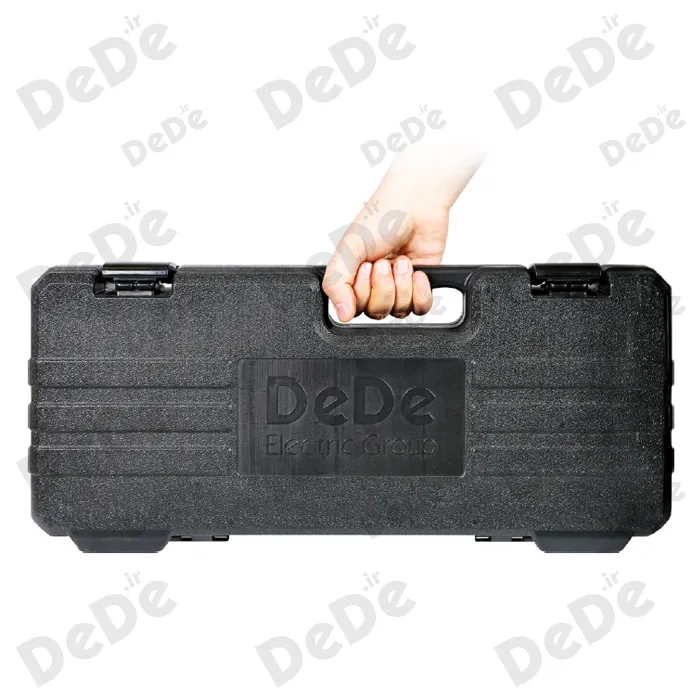

• بسته بندي: جعبه قفل شو از جنس پلاستيک سخت

• طول: حدود 500 ميليمتر

• وزن ابزار: حدود 1800 گرم

• وزن جعبه: حدود 1800 گرم

• وزن کل: حدود 3600 گرم

• تعداد و سايز قالب ها: 12 جفت در سايزهاي 10، 16، 25، 35، 50، 70، 95، 120، 150، 185، 240، 300

• جنس قالب ها: فولاد آلياژي گريد 42CrMo (طبق استاندارد3077 GB/ T) سخت کاري و آب کاري شده

• ساير: حاوي يک ست O-ring آب بند يدکي، و اطلاعات گارانتي و راهنماي بهره برداري به زبان فارسي
