سرکابل و مفصل
سرکابل حرارتی فشار ضعیف جهت کابل ها با سطح ولتاژی (DTH01) U0/U(Um)* 0.6/1.0(1.2) Kv
الف) توضیحات:

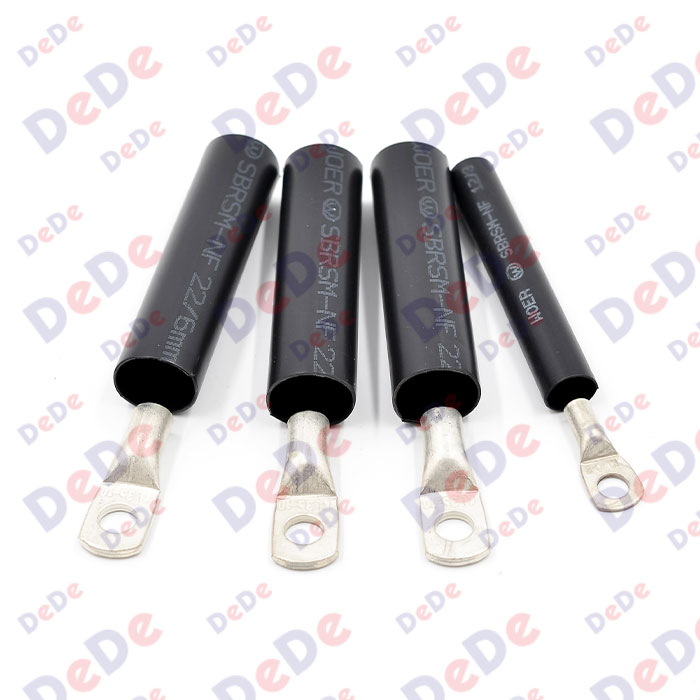

جهت اتصال کابل به هر تجهیزی (شینه، شمش، ترانسفورماتور، بوشینگ، …) از سرکابل (termination) استفاده می گردد. در کابل های مورد استفاده در ولتاژ بیشینه ۱۲۰۰ ولت (Um) که اصطلاحا به آن سطح ولتاژی فشار ضعیف اتلاق می گردد، ساختار کابل بسیار ساده، و تنها از یک یا چند هادی ازجنس مس یا آلومینیوم، عایق پلاستیکی غالبا از جنس PVC یا XLPE، و یک غلاف کلی که هسته های کابل را در بر می گیرد تشکیل شده است. جهت اتصال این نوع کابل ها به تجهیز، صرفا نصب کابلشوی مناسب (مسی یا آلومینومی یا بیمتال، بسته به جنس هادی کابل و تجهیز مورد اتصال) و پس از آن عایق سازی بدنه (ساق) کابلشو و قسمت برهنه هادی کفایت می کند. جهت عایق سازی، راهکار های مختلفی وجود دارد. استفاده از نوار های لاستیکی عایقی (موسوم به نوار آپارات)، روکش های حرارتی چسبدار ضخیم (D3MF) و روکش های سرد (فنری) سیلیکونی از جمله این روش ها می باشد. یکی از مطمئن ترین، ارزان ترین، و ایمن ترین روش های عایق سازی، استفاده از روکش های حرارتی چسبدار ضخیم که داخل آن آغشته به چسب حرارتی است می باشد. در این روش، پس از اتصال کابلشو، روکش حرارتی چسبدار ضخیم بر روی کابلشو قرار گرفته و به وسیله سر پیک یا سشوار صنعتی حرارتی می بیند. روکش حرارتی بر روی بدنه کابلشو و قسمت انتهایی کابل به صورت مستحکم و یکنواخت جمع شده و چسب حرارتی داخل آن جهت آب بندی هر چه بهتر جاری می گردد. با توجه به خواص مقاومت در مقابل اشعه ماوراء بنفش (anti UV) روکش های چسبدار ضخیم، این روش علاوه بر محیط درونی (indoors)، در محیط بیرونی (outdoors) نیز قابل استفاده می باشد. در کیت سرکابل حرارتی فشار ضعیف، کابلشو مناسب و استاندارد و روکش حرارتی چسبدار ضخیم به مقدار لازم و در یک بسته عرضه می گردد که بهره بردار تنها با خرید یک محصول به سهولت نیاز خود را با بهترین روش ممکن رفع نماید تا از خرید کابلشو و عایق به صورت مجزا و به مقادیر بیش از حد مورد نیاز و یا نا استاندارد پرهیز نماید. همچنین، با توجه به ارائه دفترچه راهنمای نصب همراه با کیت، احتمال خطای بهره بردار در نصب سرکابل کاهش می یابد.
در کابل های چند هسته ای، امکان ارائه چند نظام جهت آب بندی کامل حد واسط غلاف نهایی کابل و قسمتی که غلاف نهایی کابل از آن جدا شده و هسته های کابل از آن بیرون آمده اند، به منظور عدم نفوذ رطوبت و گرد و غبار به داخل کابل، میسر می باشد.
ب) مشخصات:
از مشخصات و مزایای اصلی سرکابل حرارتی فشار ضعیف DeDe Electric Group موارد ذیل را می توان نام برد:
- کابلشو از جنس مناسب (بسته به نوع هادی کابل – از جنس مس یا آلومینیوم یا بیمتال (مدل DTL2)) – کابلشو های مسی تولید شده از لوله مسی (Tough Pitch Copper) TPC با خلوص بیش از ۹/۹۹% مس شهید با هنر می باشد.
- روکش های چسبدار ضخیم (D3MF) بسیار با کیفیت (ساخت شرکت WOER)، با ضخامت فراتر از روکش های حرارتی مشابه و چسب فراوان و شیارگونه بر روی بدنه داخلی روکش جهت آب بندی هر چه بهتر کابل
- خط کش جهت استفاده در مرحله آماده سازی کابل (برش عایق و غلاف کابل در طول مناسب)
- دستمال الکلی در ابعاد ۲۰ ×۲۰ سانتیمتر، با بیش از ۷۵% الکل جهت امکان تنظیف کامل کابل
- دفترچه راهنمای نصب مصور و رنگی با توضیحات جامع و گام به گام در خصوص چگونگی نصب سرکابل
مفصل حرارتی فشار ضعیف (۱ کیلو ولت)
جهت اتصال دو کابل به یکدیگر، از مفصل (joint) استفاده می گردد. این اتصال، یا به منظور اتصال دو کابل مجزا از هم و یا جهت ترمیم کابل صدمه دیده، به نحوی که صدمه به هادی کابل نیز سرایت کرده باشد، می باشد. لازم به ذکر است که در صورتی که صرفا غلاف نهایی کابل صدمه دیده باشد، می توان از روکش حرارتی تعمیری (زیپی) (WAS) بهره جست. ساختار و اجزاء مفصل ها، بنا بر سطح ولتاژی کابل ها و نتیجتا ساختار آن ها، متفاوت می باشد، ولی به صورت کلی، هر آنچه در ساختار کابل وجود دارد، جایگزینی نیز در مفصل مرتبط دارد. در کابل های مورد استفاده در ولتاژ بیشینه ۰۰۲۱ ولت (Um) که اصطلاحا به آن سطح ولتاژی فشار ضعیف اتلاق می گردد، ساختار کابل بسیار ساده، و تنها از یک یا چند هادی از جنس مس یا آلومینیوم، عایق پلاستیکی غالبا از جنس PVC یا XLPE ، و یک غلاف کلی که هسته های کابل را در بر می گیرد، تشکیل شده است. بنابر این، در مفصل مرتبط با این کابل ها نیز سه جزء فوق (جایگزین هادی، جایگزین عایق هادی، و جایگزین غلاف نهایی) وجود دارد. در برخی کابل های فشار ضعیف آرمور نیز وجود دارد، که در مفصل مرتبط به این نوع کابل ها، قطعه ای جهت ایجاد پیوستگی آرمور دو طرف کابل به کیت مفصل اضافه می گردد.
مفصل کابل های فشار ضعیف، به صورت کلی دو نوع می باشد:
- مفصل حرارتی فشار ضعیف
- مفصل رزینی فشار ضعیف

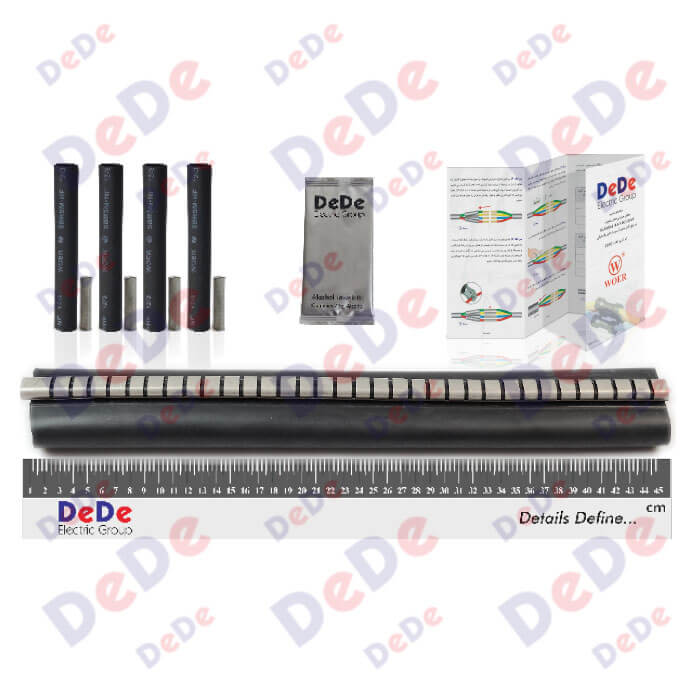

مفصل حرارتی، با توجه به قیمت بسیار پایین تر و نصب سهل تر نسبت به مفصل رزینی، در شرایط عمومی انتخاب ارجح محسوب می گردد. و این نوع مفصل قابلیت استفاده هم در خطوط هوایی و هم در خطوط زمینی را دارا می باشد. مورد استفاده مفصل رزینی، بیشتر در مواردی که کابل در آب غوطه وری دارد می باشد. درون هر کیت مفصل حرارتی، تعداد و سایز مناسب رابط (موف) مناسب جهت اتصال هادی های دو کابل، تعداد و سایز مناسب روکش حرارتی چسبدار ضخیم جهت عایق کاری رابط ها، و یک قطعه روکش حرارتی چسبدار ضخیم دیگر در سایز و طول مناسب جهت جایگزین سازی غلاف نهایی کابل استفاده می گردد. در صورت آرمور دار بودن کابل، قطعه ای نیز جهت ایجاد پیوستگی آرمور کابل به کیت افزوده می گردد. نحوه نصب مفصل حرارتی بدین گونه است که ابتدا غلاف بیرونی دو سر کابل در اندازه مناسب (طبق طول اعلامی در دفترچه راهنمای نصب) جدا می گردد. سپس، عایق هادی های کابل بسته به طول رابط (موف) از هادی های کابل جدا می شود. پس از آن، اقدام به تنظیف هادی، عایق، و غلاف نهایی شود. روکش حرارتی چسبدار ضخیم بزرگ که قرار است جایگزین غلاف نهایی کابل شود، ابتدا داخل کابل می شود. سپس، روکش های چسبدار کوچکتر که نقش عایق هادی کابل را ایفا خواهند کرد، وارد هسته ها می گردند. پس از آن اقدام به اتصال هادی ها به وسیله رابط های موجود در کیت مفصل می گردد. پس از نصب رابط ها به وسیله دستگاه پرس رابط/کابلشو مناسب، روکش حرارتی چسبدار ضخیم کوچک بر روی رابط نصب شده قرار می گیرد و به وسیله سر پیک با منبع بوتان یا پروپان حرارت دیده تا کاملا جمع شده و چسب حرارتی داخل آن روان و ظاهر گردد. این روکش ها، جایگزین عایق کابل می گردند. پس از آن، روکش حرارتی چسبدار ضخیم سایز بزرگ را به وسط کار منتقل نموده و حرارت داده، تا این روکش نیز کاملا جمع و چسب آب بندی درون آن روان گردد.
از مشخصات و مزایای اصلی مفصل حرارتی فشار ضعیف DeDe Electric Group موارد زیر را می توان نام برد:
- رابط (موف) از جنس مناسب (بسته به نوع هادی کابل) در اندازه منطبق با استاندارد DIN آلمان (رابط مسی تولید شده از لوله مسی (Tough Pitch Copper) با خلوص بیش از ۹۹/۹% مس شهید باهنر)
- روکش های حرارتی چسبدار ضخیم بسیار با کیفیت (ساخت شرکت WOER)، با ضخامت فراتر از روکش های حرارتی مشابه و چسب فراوان و شیارگونه بر روی بدنه داخلی روکش جهت آب بندی هر چه بهتر کابل
- خط کش ۴۵ سانتیمتری جهت استفاده در مرحله آماده سازی کابل (برش عایق و غلاف کابل در طول مناسب)
- دستمال الکلی در ابعاد ۲۰ ×۲۰ سانتیمتر، با بیش از ۷۵% الکل جهت امکان تنظیف کامل کابل
- دفترچه راهنمای نصب مصور و رنگی با توضیحات جامع و گام به گام در خصوص چگونگی نصب مفصل
- بسته بندی ضد آب و روغن، جهت جلوگیری از صدمه به اجزاء کیت، بالاخص چسب روکش حرارتی
- امکان اضافه کردن قطعه مناسب جهت پیوستگی آرمور کابل در کابل های آرمور دار به کیت مفصل (بنا به درخواست)
دو نظام، سه نظام، چهار نظام و پنج نظام حرارتی کابل
الف) توضیحات:

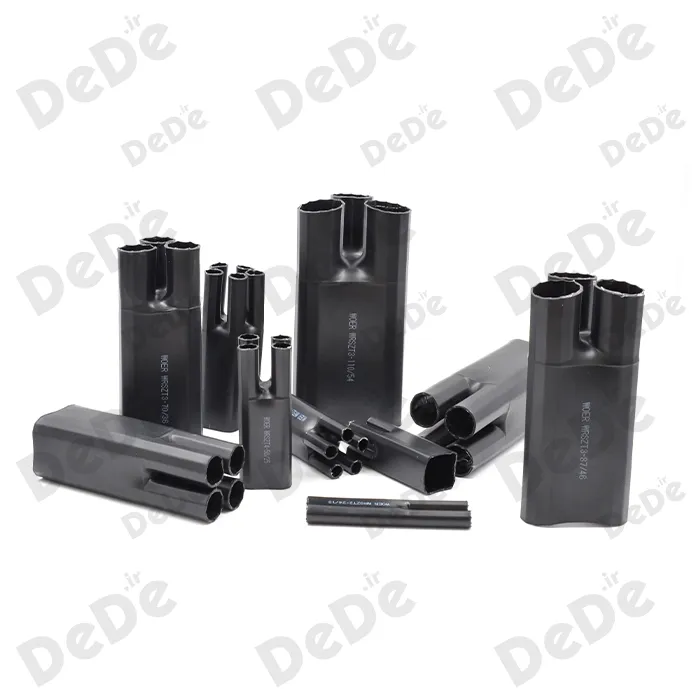

چند نظام حرارتی دو نظام، سه نظام، چهار نظام، پنج نظام و شش نظام از نوع حرارت-جمع شونده و در سایز های گوناگون (جهت سایز کابل های مختلف) ارائه می گردد. این چند نظام ها، از پلی الفین پیوند-متقابل شده تولید می گردند و در انواع ساده، دو لایه نیمه هادی/عایق و ضد روغن عرضه می گردند. چند نظام ها باعث آب بندی کابل در قسمتی که هسته های کابل های چند هسته ای (چند کور) از غلاف نهایی بیرون می آیند (پس از جداسازی غلاف نهایی جهت نصب سرکابل) استفاده می شوند.
این محصول، در سرکابل های حرارتی فشار متوسط جهت کابل های چند هسته ای به عنوان بخشی از کیت سرکابل ارائه می گردد و در سرکابل های فشار ضعیف، به عنوان قطعه اختیاری جهت تهیه به صورت مجزا. محل ورودی کابل اصلی و خروجی هر هسته کابل در این چند نظام ها، آغشته به چسب حرارتی است که موجب آب بندی هر چه بهتر کابل می گردد.
ب) مشخصات:
