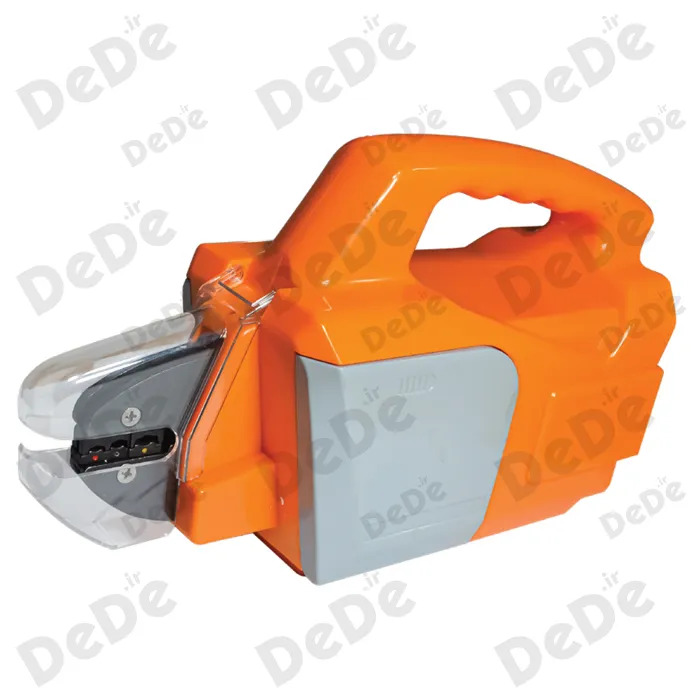

پرس سرسیم و وایرشو پنوماتیک

پرس سرسیم و وایرشو پنوماتیک

240.000.000 ریال

اطلاعات بیشتر

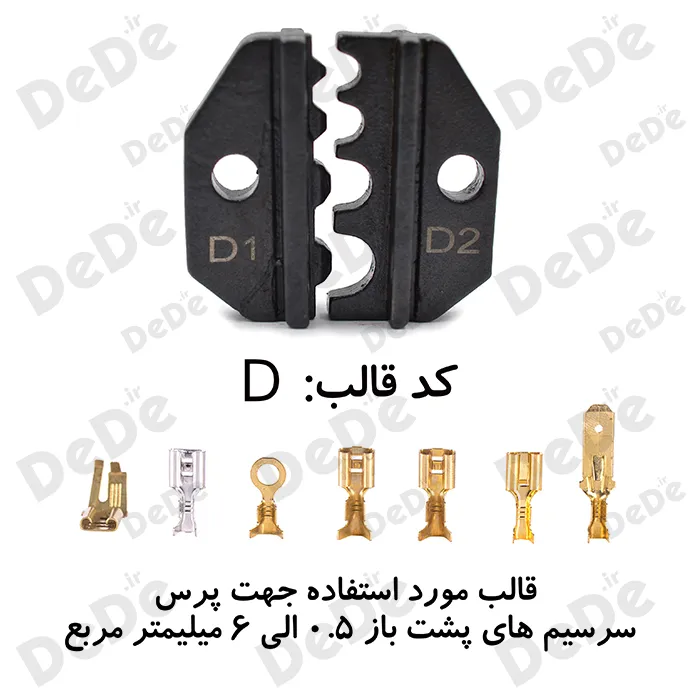

ست قالب پرس سرسیم و وایرشو

ست قالب پرس سرسیم و وایرشو

4.800.000 ریال

اطلاعات بیشتر

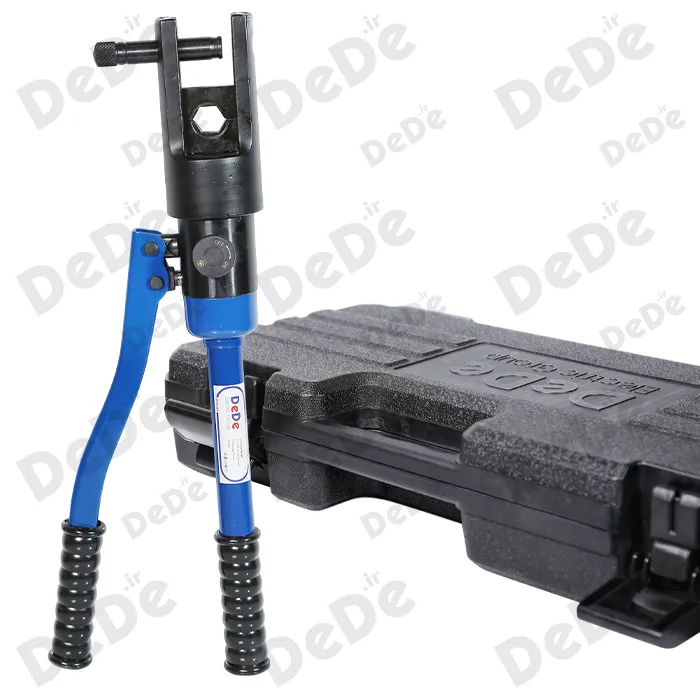

پرس کابلشو هیدرولیک

پرس کابلشو هیدرولیک

40.000.000 ریال

اطلاعات بیشتر
ست قالب پرس کابلشو هیدرولیک

ست قالب پرس کابلشو هیدرولیک

1.120.000 ریال

اطلاعات بیشتر

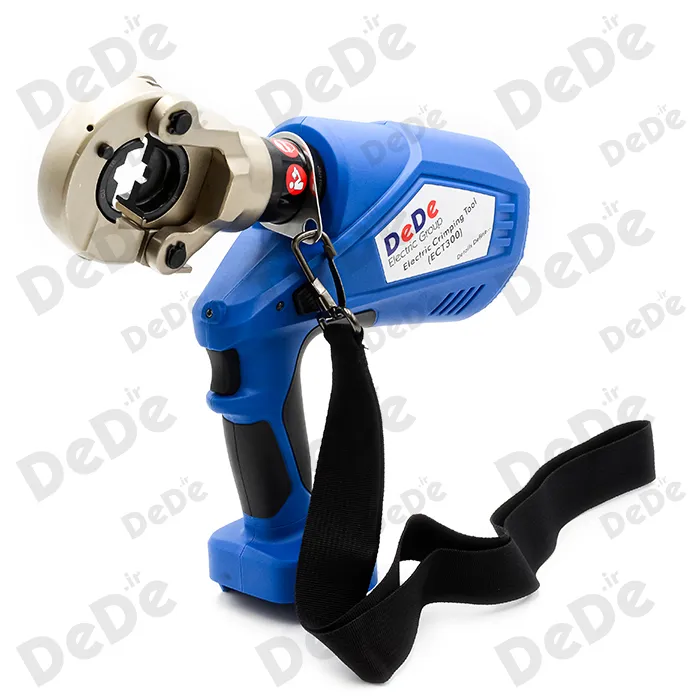

پرس کابلشو برقی

پرس کابلشو برقی

880.000.000 ریال

اطلاعات بیشتر
پرس کابلشو دستی

پرس کابلشو دستی

25.600.000 ریال

اطلاعات بیشتر

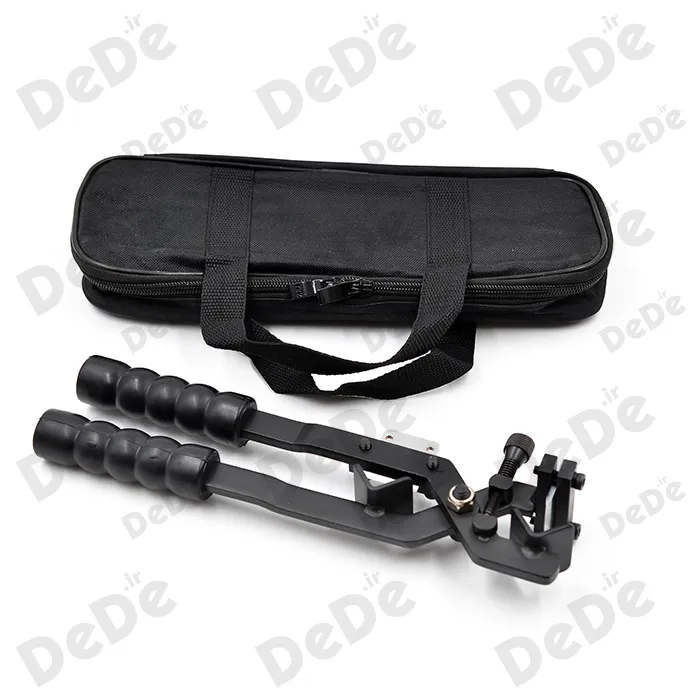

غلاف بردار کابل

غلاف بردار کابل

16.000.000 ریال

اطلاعات بیشتر
عایق بردار کابل

عایق بردار کابل

40.000.000 ریال

اطلاعات بیشتر

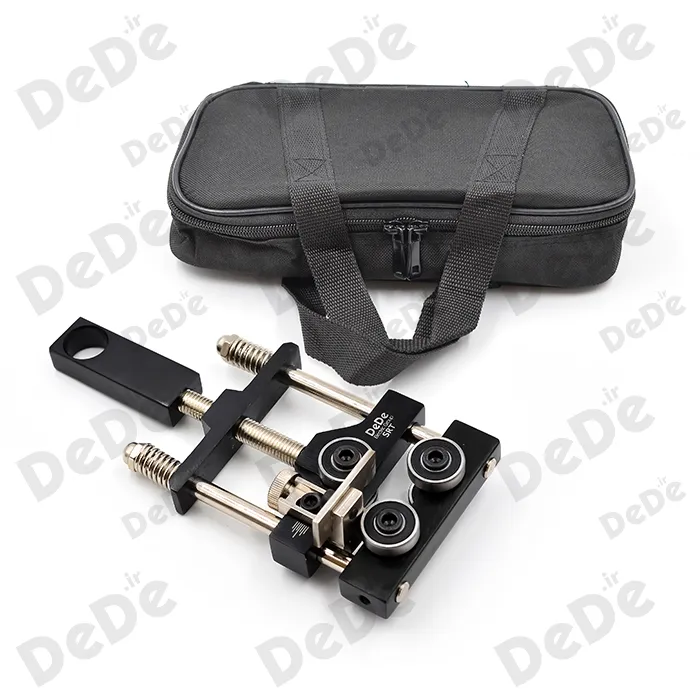

گرافیت بردار کابل

گرافیت بردار کابل

96.000.000 ریال

اطلاعات بیشتر
سیم چین و سیم لخت کن

سیم چین و سیم لخت کن

4.800.000 ریال

اطلاعات بیشتر
سیم چین و سیم لخت کن و پرس سرسیم

سیم چین و سیم لخت کن و پرس سرسیم

8.000.000 ریال

اطلاعات بیشتر

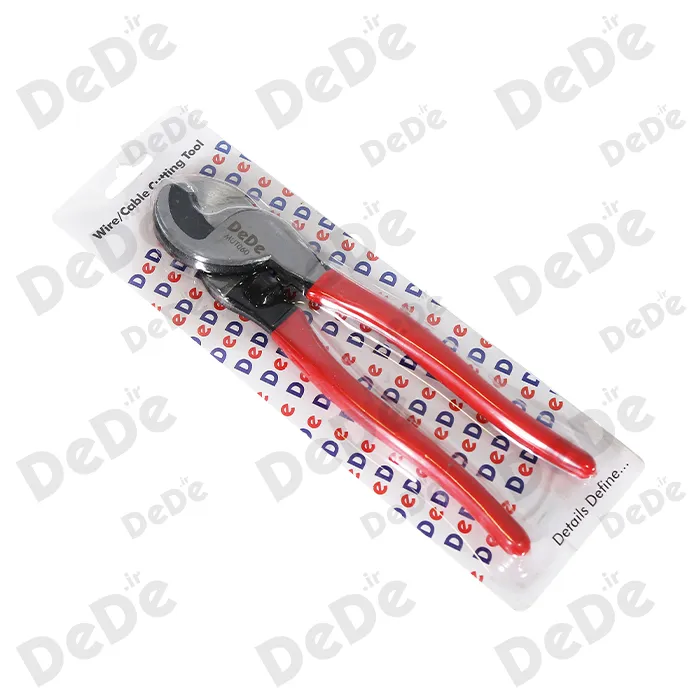

قیچی سیم و کابل

قیچی سیم و کابل

3.600.000 ریال

اطلاعات بیشتر

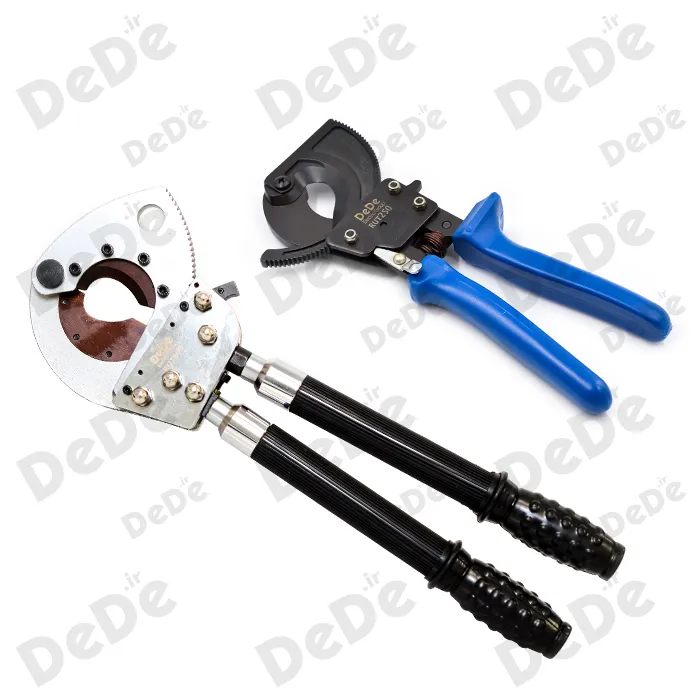

قیچی کابل جغجغه ای

قیچی کابل جغجغه ای

3.600.000 ریال

اطلاعات بیشتر

اطلاعات فنی

اتصالات سیم - اتصالات کابل - انواع

وایرشو

جهت اتصال مطمئن و سریع یک سیم در یک سلول ترمینال از وایرشو های روکش دار استفاده می گردد. مورد استفاده وایرشو از این قرار است که وایرشو به نحوی روی سرِ سیم قرار می گیرد که قسمت عایق وایرشو روی عایق سیم، و قسمت هادی آن روی سیم برهنه که در نظر است زیر ترمینال جا گذاری و پیچ گردد قرار می گیرد. سپس وایرشو توسط ابزار پرس مناسب (بسته به سایز وایرشو) پرس می گردد تا اتصال مناسب و مطمئن بین وایرشو و سیم برقرار گردد. پس از آن، جهت اتصال سیم و ترمینال کافی است بدنه هادی وایرشو در سلول ترمینال مد نظر قرار و پیچ گردد.
از مزیت های عمده استفاده از وایرشو در سیم کشی در مقایسه با اتصال مستقیم سیم و ترمینال بدون استفاده از وایرشو و استفاده از چسب برق جهت عایق کاری موارد ذیل را می توان نام برد:

  • اتصال مطمئن تر سیم به ترمینال
  • ایمنی بالاتر عایق کاری سیم
  • عدم نیاز به استفاده از چسب برق
  • سرعت کار بالاتر
  • قیمت مناسب تر

انواع وایرشو های روکش دار DeDe Electric Group ذیلا معرفی می گردد.

جدول-انواع-وایرشو

همچنین بخوانید: وایرشو - انواع سایز وایرشو - قیمت و خرید

۱ – وایرشو های دوبل روکش دار (TE)

الف) توضیحات:
وایرشو هـای دوبل روکش دار دارای ورودی دو سیم به صورت همزمان می باشد. دو سیم وارد وایرشــو دوبل شده و با ابزار مناسب پرس می شود تا ارتباط ناگسستنی فیزیکی بین دو سیم و وایرشو و همچنین ما بین دو سیم برقرار گردد. عایق وایرشو های دوبل به صورت قیفی شکل طراحی شده تا سیم به سهولت در آن قرار گیرد. طول هادی مختلف برای هر سایز وایرشو جهت انطباق با انواع ترمینال ها موجود می باشد. جنس و رنگ روکش وایرشو های دوبل روکش دار مطابق با استاندارد DIN می باشد.
ب) مشخصات:

  • جنس هادی: مس با خلوص ۹۵/۹۹%
  • آبکاری هادی: قلع
  • جنس روکش: PVC یا نایلون (در صورت درخواست)
  • بسته بندی: ۱۰۰ عدد در هر بسته

شماتیک-وایر-شو
جدول-سایز-های-وایرشو-های-دوبل

ج) شیوه کد گذاری کالا:

شیوه-کد-گذاری-وایرشو-دوبل

۲ – وایرشو های تکی روکش دار (E)

الف) توضیحات:
وایرشو های تکی روکش دار دارای ورودی یک سیم می باشد. یک سیم وارد وایرشو تکی شده و با ابزار مناسب پرس می شود تا ارتباط ناگسستنی فیزیکی بین سیم و وایرشو برقرار گردد. عایق وایرشو های تکی به صورت قیفی شکل طراحی شده تا سیم به سهولت در آن قرار گیرد. طول هادی مختلف برای هر سایز وایرشو جهت انطباق با انواع ترمینال ها موجود می باشد. جنس و رنگ روکش وایرشو های تکی روکش دار مطابق با استاندارد DIN می باشد.
ب) مشخصات:

  • جنس هادی: مس با خلوص ۹۵/۹۹%
  • آبکاری هادی: قلع
  • جنس روکش: PVC یا نایلون (در صورت درخواست)
  • بسته بندی: ۱۰۰ عدد در بسته

شماتیک-وایر-شو
جدول-سایز-های-وایرشو-های-تکی

ج) شیوه کد گذاری کالا:

شیوه-کد-گذاری-وایرشو-تکی

وایرشو

سرسیم

به منظور اتصال دو کابل یا سیم به یکدیگر، و یا اتصال یک کابل یا سیم به یک هادی دیگر از سرسیم های روکش دار استفاده می گردد.
انواع سرسیم های روکش دار DeDe Electric Group ذیلا معرفی می گردد.

جدول-انواع-سرسیم

۱ – سرسیم های حلقوی روکش دار (RV)

الف) توضیحات:
سرسیم های حلقوی روکش دار به منظور اتصال سیم به پیچ هادی استفاده می شود. جهت نصب سرسیم حلقوی، پیچ هادی باز شده، قسمت هادی سرسیم حول پیچ جا گذاری، و پیچ بسته می شود. به منظور اطمینان از داخل شدن مقدار کافی سیم در سرسیم و اتصال مطمئن بین آنها، روکش سرسیم به صورت قیفی شکل طراحی شده است.
ب) مشخصات:

  • جنس هادی: مس با خلوص ۹۵/۹۹%
  • آبکاری هادی: قلع
  • جنس روکش: PVC یا نایلون (در صورت درخواست)
  • بسته بندی: ۱۰۰ عدد در بسته

شماتیک-سرسیم-حلقوی
جدول-سایز-های-سرسیم-حلقوی

ج) شیوه کد گذاری کالا:

شیوه-کد-گذاری-سرسیم-حلقوی

همچنین بخوانید: سرسیم - انواع سایز سرسیم - قیمت و خرید

همچنین بخوانید: سرسیم گرد - سرسیم چشمی - وایرشو گرد حلقه ای

۲ – سرسیم های دو شاخ روکش دار (SV)

الف) توضیحات:
سرسیم های دو شاخ روکش دار به منظور اتصال سیم به پیچ هادی، بدون نیاز به باز کردن کامل پیچ استفاده می شود. جهت نصب سرسیم دو شاخ، بدون نیاز به باز کردن کامل پیچ، قسمت هادی سرسیم حول پیچ جا گذاری و پیچ محکم می شود. به منظور اطمینان از داخل شدن مقدار کافی سیم در سرسیم و اتصال مطمئن بین آنها، روکش سرسیم به صورت قیفی شکل طراحی شده است.
ب) مشخصات:

  • جنس هادی: مس با خلوص ۹۵/۹۹%
  • آبکاری هادی: قلع
  • جنس روکش: PVC یا نایلون (در صورت درخواست)
  • بسته بندی: ۱۰۰ عدد در بسته

شماتیک-سرسیم-دوشاخ

جدول-سایز-های-سرسیم-دو-شاخ

ج) شیوه کد گذاری کالا:

شیوه-کد-گذاری-سرسیم-دوشاخ

۳ – سرسیم های سوزنی روکش دار (PTV)

الف) توضیحات:
سرسیم های سوزنی به منظور جلوگیری از صدمه دیدن سیم در حالت داخل شدن مستقیم به سلول ترمینال و بستن پیچ ترمینال بر روی سیم استفاده می شود. جهت استقاده، سرسیم سوزنی به سیم پرس می شود. سپس قسمت هادی سرسیم داخل سلول ترمینال قرار می گیرد و پیچ می شود. در نتیجه، ارتباط بین سیم و سلول ترمینال به واسطه قسمت هادی سرسیم سوزنی حاصل می شود. به منظور اطمینان از داخل شدن مقدار کافی سیم در سرسیم و اتصال مطمئن بین آنها، روکش سرسیم به صورت قیفی شکل طراحی شده است.
ب) مشخصات:

  • جنس هادی: مس با خلوص ۹۵/۹۹%
  • آبکاری هادی: قلع
  • جنس روکش: PVC یا نایلون (در صورت درخواست)
  • بسته بندی: ۱۰۰ عدد در بسته


جدول-سایز-های-سرسیم-میخی

ج) شیوه کد گذاری کالا:

شیوه-کد-گذاری-سرسیم-سوزنی

۴ – سرسیم های فیشی نری روکش دار (MDD)

الف) توضیحات:
سرسیم های فیشی نری در مقابل سرسیم های فیشی مادگی جهت اتصال موقت دو سیم به یکدیگر استفاده می شود. با بهره گیری از یک زوج سرسیم فیشی نری و مادگی می توان صرفا با نیروی دست و بدون نیاز به ابزار اضافی عمل قطع و وصل بین دو سیم را به دفعات انجام داد. با توجه به نیاز به سختی بالا جهت امکان باز و بسته کردن زوج سرسیم به دفعات، بر خلاف سرسیم های دیگر، جنس هادی این سرسیم از برنج (آلیاژ مس و روی) می باشد. به منظور اطمینان از داخل شدن مقدار کافی سیم در سرسیم و اتصال مطمئن بین آنها، روکش سرسیم به صورت قیفی شکل طراحی شده است.
ب) مشخصات:

  • جنس هادی: برنج
  • بکاری هادی: قلع
  • جنس روکش: PVC یا نایلون (در صورت درخواست)
  • بسته بندی: ۱۰۰ عدد در بسته

شماتیک-سرسیم-فیشی-نری

جدول-سایز-های-سرسیم-فیشی-نری

ج) شیوه کد گذاری کالا:

شیوه-کد-گذاری-سرسیم-فیشی-نری

همچنین بخوانید: اتصال سر به سر ، طولی و انشعابی سیم مفتولی و دو سیم برق

۵ – سرسیم های فیشی مادگی روکش دار (FDD)

الف) توضیحات:
سرسیم های فیشی مادگی در مقابل سرسیم های فیشی نری جهت اتصال موقت دو سیم استفاده می شود. این سرسیم، قابلیت جدا شدن از سرسیم فیشی نری صرفا با نیروی دست و بدون نیاز به هرگونه ابزار را به دفعات دارد. لبه های برگشته شده سرسیم های فیشی مادگی موجب اتصال محکم و مطمئن سرسیم فیشی نری روی مقطع هادی سرسیم است. از این رو می توان از این زوج سرسیم در محیط های با ارتعاش بالا نیز بهره جست. با توجه به نیاز به سختی بالا جهت امکان باز و بسته کردن زوج سرسیم به دفعات، جنس هادی این سرسیم بر خلاف سرسیم های دیگر از برنج (آلیاژ مس و روی) می باشد. به منظور اطمینان از داخل شدن مقدار کافی سیم در سرسیم و اتصال مطمئن بین آنها، روکش سرسیم به صورت قیفی شکل طراحی شده است.
ب) مشخصات:

  • جنس هادی: برنج
  • آبکاری هادی: قلع
  • جنس روکش: PVC یا نایلون (در صورت درخواست)
  • بسته بندی: ۱۰۰ عدد در بسته

نقشه-فنی-سرسیم-فیشی-مادگی

جدول-سرسیم-فیشی-مادگی

ج) شیوه کد گذاری کالا:

شیوه-کد-گذاری-سرسیم-فیشی-مادگی

همچنین بخوانید: سرسیم کولری - سوکت و فیش کولری

۶ – سرسیم های رابط (BV)

الف) توضیحات:
سرسیم های رابط به منظور اتصال دائم دو سیم به یکدیگر، و یا افزایش طول دو سیم جهت رسیدن به یکدیگر استفاده می شود. به منظور اطمینان از داخل شدن مقدار کافی سیم در سرسیم و اتصال مطمئن بین آنها، روکش سرسیم به صورت قیفی شکل طراحی شده است.
ب) مشخصات:
  • جنس هادی: مس با خلوص ۹۵/۹۹%
  • آبکاری هادی: قلع
  • جنس روکش: PVC یا نایلون (در صورت درخواست)
  • بسته بندی: ۱۰۰ عدد در بسته

نقشه-فنی-سرسیم-رابطجدول-سرسیم-رابط

ج) شیوه کد گذاری کالا:

شیوه-کد-گذاری-سرسیم-رابط-مف

همچنین بخوانید: بست سوکت اتصال سیم برق

سرسیم

کانکتور

کانکتور-پرسی
کانکتورها نوعی اتصالات سیم هستند که برای اتصال دو یا چند سیم به یکدیگر مورد استفاده قرار می گیرند. طبق مقررات ملی ساختمان، استفاده از کانکتور ها جهت اتصال دو یا چند سیم در سیم کشی ساختمان توصیه شده و روش قدیمی تاباندن مستقیم هادی دو سیم به یکدیگر جهت اتصال آن دو و سپس عایق کاری آن به وسیله چسب برق، با توجه به غیر اتکاء بودن چسب برق به عنوان عایقی پایدار و همچنین وابستگی بالای کیفیت اتصال به فرد برق کار منسوخ شده است.
انواع کانکتورهایDeDe Electric Group ذیلا معرفی می گردد.

همچنین بخوانید: کانکتور برق - قیمت و خرید انواع کانکتور سیم برق

۱. کانکتور های پیچی با بدنه شیار دار (P)

الف) توضیحات:
نحوه استفاده از کانکتور های پیچی با بدنه شیاردار به این ترتیب می باشد که اتصال سیم ها به یکدیگر و عایق کاری آنها به صورت همزمان و به واسطه پیچاندن کانکتور روی سیم های مورد اتصال با دست و بدون نیاز به هیچ گونه ابزار اضافه به صورت همزمان صورت می گیرد. با پیچاندن کانکتور بر روی سیم ها، سیم ها به قسمت دورنی کانکتور از جنس استیل، فشرده شده و اتصالی مطمئن و ثابت بین قیمت انتهایی سیم ها برقرار می شود. از مزیت های کانکتور پیچی، امکان رفع اتصال به واسطه باز کردن کانکتور (پیچش آن در خلاف حرکت نصب) و استفاده مجدد از کانکتور می باشد. شیارهای موجود بر روی سطح عایق موجب افزایش اصطکاک بین دست و عایق و در نتیجه سهولت پیچاندن کانکتور می گردد. این نوع کانکتور ها در پنج سایز متفاوت که هر کدام با رنگ مشخصی برای گنجایش سایز سیم ورودی کد گذاری شده موجود می باشد. قسمت عایق ترمینال های پیچی با بدنه شیار از جنس ترمو پلاستیک سخت با گرید UL-94 V-2، و قسمت هادی درونی آن از جنس استیل رزوه شده می باشد.
ب) مشخصات:
• جنس عایق: ترموپلاستیک سخت
• جنس هادی درونی: استیل با آبکاری روی
• درجه حرارت کاری: ۳۵- تا ۱۰۵+ درجه سانتی گراد
• بسته بندی: ۱۰۰ عدد در هر بسته
کانکتور-پیچی

۲. کانکتور های پرسی (CE)

الف) توضیحات:

نحوه استفاده از کانکتور پرسی به این ترتیب می باشد که سیم های مورد اتصال به یکدیگر درون سوراخ استوانه ای شکل کانکتور قرار گرفته، سپس بدنه کانکتور توسط ابزار پرس مناسب یا انبر فشرده می گردد تا هادی دفرمه و بر روی سیم ها اتصالی ناگسستنی ایجاد کند. جنس بدنه کانکتور نایلون ۶۶ و جنس هادی درون آن آلومینیوم می باشد. بر خلاف کانکتور پیچی، اتصال به وجود آمده توسط کانکتور پرسی دائمی بوده و جهت رفع آن ضروری است که سیم های درون آن قطع شوند. کانکتور های پرسی در چهار سایز مختلف جهت اتصال سایز های مختلف سیم عرضه می گردد. قسمت عایق کانکتور پرسی از جنس نایلون ۶۶ با گرید UL-94 V-2، و قسمت هادی درون آن آلومینیوم می باشد.

ب) مشخصات:

• جنس عایق: نایلون ۶۶
• جنس هادی درونی: آلومینیوم
• درجه حرارت کاری: ۳۵- تا ۱۰۵+ درجه سانتی گراد
• بسته بندی: ۱۰۰۰ عدد در هر بسته جهت CE1، CE2، CE5
۵۰۰ عدد در هر بسته جهت CE8

مشخصات کانکتور پرسی

اتصالات مسی و آلومینیومی کابل

به منظور اتصال کابل های مسی به تجهیزات (شینه های) مسی از کابلشو مسی، اتصال دو کابل مسی به یکدیگر از رابط (موف) مسی، اتصالات کابل های آلومینومی به تجهیزات (شینه های) آلومینیومی از کابلشو آلومینیومی، و اتصال دو کابل آلومینیومی به یکدیگر از رابط (موف) آلومینومی استفاده می گردد. طبق تحقیقات، درصد افزایش مقاومت در محل برقراری اتصال کابلشو یا رابط با کابل که به صورت صحیح انجام نشده ۵۵۰% می باشد، لذا استفاده از کابلشو و رابط مناسب و نصب صحیح آن بسیار مهم می باشد. از نکات قابل توجه جهت اطمینان از اتصال صحیح، موارد ذیل حائز اهمیت می باشد:

همچنین بخوانید: کابلشو - قیمت انواع سایز کابلشو

جنس کابلشو و رابط به درستی انتخاب گردد:

جهت اتصال کابل مسی به شینه مسی: کابلشو مسی ، جهت اتصال کابل آلومینومی به شینه آلومینومی: کابلشو آلومینیومی، جهت اتصالا کابل آلومینومی به شینه مسی: کابلشو بیمتال، جهت اتصال کابل مسی به شینه آلومینیومی: کابلشو بیمتال آلیاژی یا کابلشو مسی با ورق بیمتال، جهت اتصال دو کابل مسی: رابط مسی، جهت اتصال دو کابل آلومینیومی: رابط آلومینیومی، جهت اتصال یک کابل مسی با یک کابل آلومینیومی: رابط بیمتال

سایز کابلشو و رابط باید دقیقا متناسب با سایز کابل انتخاب گردد. قطع رشته های کابل جهت کوچک تر نمودن آن جهت ورود به کابلشو کوچک، یا پر کردن کابلشو سایز بزرگتر نسبت به کابل به هیچ وجه صحیح نمی باشد.

از آنجا که زنگ زدگی (اکسید) تشکیل شده روی سطوح از جنس آلومینیوم مقاومت الکتریکی بالایی در آن نقطه ایجاد می کند، ضروری است قبل از اتصال کابلشو یا رابط، کابل و شینه توسط برس سیمی اکسید زدایی گردد و به گریس هادی ضد خوردگی آغشته گردد.

سایز پیچ و مهره مورد استفاده جهت بستن کابلشو به شینه باید متناسب با قطر سوراخ کابلشو و از جنس فولاد گالوانیزه گرم باشد. همچنین، استفاده از واشر فنری در محل اتصال کابلشو به شینه الزامی است. عدم استاده از واشر فنری در اتصالاتی که در معرض تغییر دما (انقباض و انبساط) و یا نوسان و لرزش می باشد، باعث سست شدن اتصال در مرور زمان می گردد.

محکم نمودن پیچ مورد استفاده جهت بستن کابلشو باید توسط آچار مجهز به گشتاور سنج (torque meter) و تا گشتاور اعلام شده توسط سازنده باشد.
انجام صحیح عملیات پرس کابلشو یا رابط به کابل یکی از مهم ترین نکات مورد توجه در حین نصب می باشد. استفاده از ابزار پرس و قالب مناسب آن ابزار (با توجه به سایز کابلشو و رابط مورد اتصال) و انجام تعداد پرس مناسب جهت انجام پرس در این خصوص حائز اهمیت می باشد.

انواع اتصالات مسی و آلومینیومی کابل DeDe Electric Group ذیلا معرفی می گردد:

کابلشو-و-رابط-مسی-و-آلومینیومی-2

۱. کابلشو های مسی فشار ضعیف (LC)

الف) توضیحات:

این نوع کابلشو ها جهت اتصال کابل مسی به شینه های مسی یا تجهیزات دیگری که ارتباط مسی دارند و در سطح ولتاژی فشار ضعیف (تا ۱ کیلو ولت) استفاده می شود. جهت استفاده از کابلشو، کابل مسی داخل لوله ساق کابلشو شده و به وسیله ابزار پرس مناسب با سایز قالب مرتبط با سایز کابل و کابلشو، پرس می گردد. سپس سوراخ کابلشو در قسمت ورودی و رزوه دار شینه مسی یا تجهیز دیگر مد نظر قرار گرفته و به واسطه پیچ و مهره محکم می گردد.
این کابلشو ها، از لوله مسی بدون درز تولید و در سایز های مختلف، جهت ورودی کابل مسی از سطح مقطع ۶ الی ۵۰۰ میلیمتر مربع عرضه می گردد. بر روی کابلشو، سایز کابل ورودی به کابلشو بر حسب میلیمتر مربع و قطر سوراخ کابلشو بر جسب سایز پیچ متریک در استاندارد ISO درج شده ا ست.

ب) مشخصات:

  • جنس: مس با خلوص بیش از ۹۹.۹% تولید شده از لوله مسی با گرید (Tough Pitch Copper) TPC مس شهید باهنر
  • آبکاری: قلع

LC-کابلشو-های-مسی-فشار-ضعیف

۲. کابلشو های مسی فشار متوسط (با ساق بلند) (LCL)

الف) توضیحات:

این نوع کابلشو ها جهت اتصال کابل مسی به شینه های مسی یا تجهیزات دیگری که ارتباط مسی دارند استفاده می شود. با توجه به ساق بلندتر کابلشو در این مدل کابلشو ها، این کابلشو ها عموما جهت اتصالات برق فشار متوسط (از ۱ الی ۳۶ کیلوولت) استفاده می گردد. این نوع کابلشو از لوله مسی بدون درز تولید می گردد.

ب) مشخصات:

  • جنس: مس با خلوص بیش از ۹۹.۹% تولید شده از لوله مسی با گرید (Tough Pitch Copper) TPC مس شهید باهنر
  • آبکاری: قلع

LCL-کابلشو-های-مسی-فشار-متوسط-با-ساق-بلند

۳. کابلشو های آلومینیومی (LA)

الف) توضیحات:

این نوع کابلشو ها جهت اتصال کابل آلومینومی به شینه های آلومینیومی یا تجهیزات دیگری که ارتباط آلومینیومی دارند استفاده می شود. این نوع کابلشو از لوله آلومینیومی بدون درز تولید می گردد.

ب) مشخصات:

  • جنس: آلومینیوم با خلوص بیش از ۹۹.۹%

LA-کابلشو-های-آلومینیومی

۴. رابط (موف) های مسی (CC)

الف) توضیحات:

این نوع رابط (موف) ها، جهت اتصال دو کابل مسی به یکدیگر و در سطح ولتاژ فشار ضعیف و متوسط استفاده می گردد. جهت استفاده از رابط، دو کابل مسی به یک میزان هر یک از یک طرف وارد سوراخ رابط شده و به وسیله ابزار پرس مناسب با سایز قالب مرتبط با سایز کابل رابط، پرس می گردد. با توجه به لزوم عایق بندی رابط ها پس از پرس، عموما از کیت های مفصل حرارتی (فشار ضعیف و متوسط بسته به سطح ساختار و سطح ولتاژی کابل) که علاوه بر وجود رابط در آن، روکش های حرارتی به مقدار مناسب جهت فرایند عایق سازی و ایمن سازی کابل و سایر ملزومات مورد استفاده جهت مفصل بندی قرار گرفته، استفاده می گردد. این رابط ها، از لوله مسی بدون درز تولید و در سایز های مختلف، جهت ورودی کابل مسی از سطح مقطع ۶ الی ۵۰۰ میلیمتر مربع عرضه می گردد. بر روی رابط ها، سایز کابل ورودی به رابط بر حسب میلیمتر مربع درج شده است.

همچنین بخوانید: رابط سیم برق - رابط اتصال دو سیم

ب) مشخصات:

  • جنس: مس با خلوص بیش از ۹۹.۹% تولید شده از لوله مسی با گرید (Tough Pitch Copper) TPC مس شهید باهنر
  • آبکاری: قلع

CC-رابط-موف-های-مسی

۵. رابط (موف) های آلومینیومی (CA)

الف) توضیحات:

این نوع رابط (موف) ها، جهت اتصال دو کابل آلومینیومی به یکدیگر استفاده می شود. با توجه به لزوم عایق بندی رابط ها پس از پرس، عموما از کیت های مفصل حرارتی (فشار ضعیف و متوسط بسته به ساختار و سطح ولتاژی کابل) که علاوه بر وجود رابط در آن، روکش های حرارتی به مقدار مناسب جهت فرایند عایق سازی و ایمن سازی کابل و سایز ملزومات مورد استفاده جهت مفصل بندی قرار گرفته، استفاده می گردد. این نوع رابط از لوله آلومینیومی بدون درز تولید می گردد.

ب) مشخصات:

  • جنس: آلومینیوم با خلوص بیش از ۹۹.۹%

CA-رابط-موف-های-آلومینیومی

اتصالات بیمتال کابل (کابلشو بیمتال / رابط بی متال)

به منظور اتصال کابل های آلومیینومی به تجهیزات مسی (شینه ها و بوشینگ ها) از اتصالات بیمتال کابل (کابلشو بیمتال / رابط بی متال) استفاده می گردد. در صورت استفاده از اتصالات تمام مس در این نوع اتصالات، پدیده گالوانیک بین دو فلز غیر همجنس رخ داده که منجر به شکست اتصال در آن نقطه می گردد، در صورتی که در کابلشو و رابط بیمتال تولیدی از طریق جوش اصطکاکی، اتصال به اندازه ای قوی است که شکستی در محل تلاقی دو فلز صورت نمی گیرد.

انواع اتصالات بیمتال کابل (کابلشو بیمتال / رابط بی متال) DeDe Electric Group ذیلا معرفی می گردد:

انواع-اتصالات-بیمتال

انواع-اتصالات-بیمتال

۱. کابلشو بیمتال مدل DTL-2

الف) توضیحات:

این نوع کابلشو ها (کابلشو بیمتال) جهت اتصال کابل آلومینیومی به شینه های مسی فشار ضعیف و یا بوشینگ انواع تجهیزات فشار متوسط (کلید ها، ترانسفورماتور ها، …) از طریق پیچ و مهره استفاده می شود. جهت استفاده از این نوع کابلشو (کابلشو بیمتال)، کابل آلومینیومی داخل لوله ورودی کابلشو شده و به بوسیله ابزار پرس مناسب با سایز دای مرتبط با سایز کابل، پرس می گردد. سپس سوراخ کابلشو در قسمت ورودی و رزوه دار شینه مسی یا بوشینگ قرار گرفته، و به واسطه پیچ و مهره محکم می گردد. لوله ورودی این کابلشو ها (کابلشو بیمتال)، آغشته به گریسی مخصوص با مقاومت دمایی بالا می باشد تا علاوه بر جلوگیری از اکسید شدن آلومینیوم، اتصال الکتریکی کابل به لوله ورودی کابلشو را بهبود بخشد.

لوله ورودی کابلشو بیمنال توسط درپوش پلاستیکی مسدود شده است تا گریس به بیرون از لوله تراوش ننماید. تکنولوژی اتصال مس به آلومینیوم، “جوش اصطکاکی” می باشد. در کابلشو بیمتال های DeDe Electric Group ، قبل از سوراخ کاری قسمت آلومینیومی و فورج و پانج سر مسی، جوش اصطکاکی ایجاد می گردد و پس از آن مراحل سوراخ کاری، فورج، پانچ، … صورت می گیرد. با توجه به این فرآیند تولید، اتصال نا گسستنی مس به آلومینیوم کابلشوی تولید شده نهایی تضمین شده است، زیرا اتصالات سست در حین پروسه های پس از جوش اصطکاکی، خود به خود نمایان و از چرخه تولید حذف می گردند. این کابلشو ها (کابلشو بیمتال) در سایز های مختلف، جهت ورودی کابل آلومینیومی از سطح مقطع ۱۶ الی ۵۰۰ میلیمتر مربع عرضه می گردد. بر روی کابلشوها، سایز کابل ورودی به کابلشو بر حسب میلیمتر مربع، و قطر سوراخ کابلشو بر حسب سایز پیچ متریک در استاندارد ISO درج شده است.

ب) مشخصات:

  • جنس قسمت ورودی کابل: آلومینیوم با خلوص بیش از ۹۹/۵%
  • جنس قسمت مورد اتصال تجهیز: مس با خلوص بیش از ۹۹/۹%
  • تکنولوژی اتصال مس به آلومینیوم: جوش اصطکاکی (friction welding)

مشخصات-کابلشو-بیمتال

ج) شیوه کد گذاری کالا:

نحوه-کدگذاری-کابلشو-بیمتال

بسته-بندی-کابلشو-بیمتال-1

۲. رابط بیمتال مدل GTL

الف) توضیحات:

رابط های بیمتال (موف بیمتال)، جهت اتصال کابل آلومینیومی به کابل مسی استفاده می گردد. بدیهی است، جهت امکان ایجاد جریان در یک مقاومت تقریبا یکسان در هر دو کابل، ضروری است که سطح مقطع کابل آلومینیومی که هادی نازل تری نسبت به مس است، بیشتر از سطح مقطع کابل مسی متناظر با همان آمپر باشد. لذا، قسمت ورودی کابل آلومینیومی، همواره قطر بیشتری نسبت به قسمت ورودی کابل مسی دارد. جهت استفاده از این رابط (موف بیمتال / رابط بی متال)، کابل آلومینیومی داخل لوله رابط شده و با ابزار پرس مناسب با سایز دای مرتبط پرس می شود. همین امر در خصوص کابل مسی نیر تکرار می گردد. لازم به ذکر است که وسط این رابط ها (موف بیمتال / رابط بی متال)، مسدود است، لذا اتصال مستقیم بین دو سیم مسی و آلومینیومی وجود ندارد و اتصال تنها از طریق رابط بیمتال (موف بیمتال) صورت می گیرد. لوله آلومینیومی این رابط ها، آغشته به گریسی مخصوص با مقاومت دمایی بالا می باشد تا علاوه بر جلوگیری از اکسید شدن آلومینیوم، اتصال الکتریکی کابل به لوله ورودی کابلشو را ببهبود بخشد. لوله ورودی کابلشو توسط درپوش پلاستیکی مسدود شده است تا گریس به بیرون از لوله تراوش ننماید. تکنولوژی اتصال مس به آلومینیوم، “جوش اصطکاکی” می باشد.

در رابط بیمتال های DeDe Electric Group (موف بیمتال)، قبل از سوراخ کاری قسمت های آلومینیومی و مسی، جوش اصطکاکی ایجاد می گردد و پس از آن مراحل سوراخ کاری، … صورت می گیرد. با توجه به این فرآیند تولید، اتصال نا گسستنی مس به آلومینیوم رابط تولید شده نهایی تضمین شده است، زیرا اتصالات سست در حین پروسه های پس از جوش اصطکاکی، خود به خود نمایان و از چرخه تولید حذف می گردند. این رابط ها (رابط بی متال / موف بی متال) در سایز های مختلف، جهت ورودی کابل آلومینیومی از سطح مقطع ۱۶ الی ۵۰۰ میلیمتر مربع عرضه می گردد. بر روی کابلشوها، سایز کابل آلومینیومی ورودی به رابط بر حسب میلیمتر مربع درج شده است.

ب) مشخصات:

  • جنس قسمت ورودی کابل: آلومینیوم با خلوص بیش از ۹۹/۵%
  • جنس قسمت مورد اتصال تجهیز: مس با خلوص بیش از ۹۹/۹%
  • تکنولوژی اتصال مس به آلومینیوم: جوش اصطکاکی (friction welding)

مشخصات-رابط-بیمتال

جدول-مشخصات-رابط-بیمتال

ج) شیوه کد گذاری کالا:

نحوه-کدگذاری-رابط-بیمتال بسته-بندی-رابط-بیمتال

همچنین بخوانید: موف کابل برق - خرید و قیمت انواع موف سیم برق

ابزار پرس اتصالات به سیم

ابزار-پرس-اتصالات-به-سیم

سه پارامتر در یک اتصال امن و مطمئن سیم به اتصالات (ترمینال) مورد نیاز است:

  • سیم مناسب
  • اتصال دهنده (ترمینال، از قبیل سرسیم، وایرشو، کابلشو) مناسب
  • اتصال کامل و نا گسستنی بین ترمینال و سیم

اگر تنها یکی از این سه پارامتر در یک اتصال دیده نشود، نتیجه آن اتصالی ناقص است که صدمات جبران نا پذیری به سیم، تجهیزات اصلی مدار (مانند کلید ها، تجهیزات اندازه گیری، …)، و حتی اشتعال به دلیل تلفات برق به صورت گرما در محل اتصال می شود. در بین سه پارامتر عنوان شده، پارامتری که به دلیل نا ملموس بودن آن نسبت به دو پارامتر دیگر کمتر مورد توجه قرار می گیرد، کیفیت اتصال بین سیم و ترمینال می باشد. برقراری اتصال کامل و محکم سیم به ترمینال در سیم کشی بسیار حیاتی است، و حتی با استفاده از با کیفیت ترین سیم و ترمینال با ظرفیت آمپری بالاتر از حد نیاز، اما اتصال فیزیکی نا مناسب بین این دو، نتیجه کلی اتصالی ناقص است. اتصال ناقص نیز در یک مدار برقی یعنی مدار معیوب و تحت الشعاع قرار گرفتن سیم ها و کلیه تجهیزات در مسیر آن.

اتصال بین ترمینال و سیم یا از طریق جوش دادن اتصال به سیم برقرار می گردد، و یا از طریق پرس ترمینال به سیم. لیکن اخیرا روش جوش به دلیل گران بودن، و همچنین دشواری هایی که انجام آن دارد بسیار کم استفاده شده است، و در حال حاضر، عموما از روش پرس جهت اجرای اتصالات در سیم کشی استفاده می شود.

سناریوی کامل اتصال ترمینال به سیم از طریق روش پرس به شرح زیر است:
پس از برش سیم به وسیله «سیم چین »، قسمتی از روکش سیم (مقدار آن بسته به مدل و سایز ترمینالی که قرار است به سیم متصل گردد دارد) توسط «ابزار سیم لخت کن » از هادی سیم جدا می گردد. سپس، قسمت برهنه و هادی سیم در محفظه ترمینال قرار می گیرد و توسط ابزار پرس مکانیکی و قالب مناسب آن نوع و سایز ترمینال، نیروی کافی بر قسمت هادی ترمینال اعمال می گردد تا قسمت هادی ترمینال و سیم به شکل قالب مورد استفاده در ابزار پرس مورد دفرمگی قرار گیرند و اتصال همگن و نا گسسستنی بین سیم و ترمینال ایجاد گردد.

استاندارد ۲- ۶۰۳۵۲ DIN EN پیشنهاد می دهد که ابزار پرس ترمینال توسط تولید کننده ترمینال عرضه شود، زیرا تنها در این صورت تولید کنندگان ترمینال میتوانند از استفاده درست ترمینال توسط مصرف کننده مطمئن شوند، و گارانتی های لازم روی محصولات تولیدی خود را عرضه کنند.

ابزار-پرس-اتصالات-به-سیم

جدول-انواع-ابزار-پرس-اتصالات-به-سیم

۱. ابزار پرس پنج کاره دستی (MCT006)

الف) توضیحات:

این ابزار ساده، سبک و دستی، قابلیت انجام پنج کار زیر را دارد (به ترتیب از قسمت با پوشش پلاستیکی (دسته) تا نوک ابزار):

  • لخت کردن سیم های از سطح مقطع ۷۵/۰ الی ۶ میلیمتر مربع (۲۲ الی ۸ طبق استاندارد سایزی AWG)
  • پرس سرسیم های بدون روکش سطح مقطع ۵/۱ الی ۶ میلیمتر مربع (۲۲ الی ۱۰ طبق استاندارد سایزی AWG)
  • پرس سرسیم های روکش دار سطح مقطع۵/۱ الی ۶ میلیمتر مربع (۲۲ الی ۱۰ طبق استاندارد سایزی AWG)
  • اندازه کن و قیچی سیم های مفتولی قطر ۶/۲ میلیمتر الی ۳.۵ میلیمتر مربع (۳۲ الی ۸ طبق استاندارد سایزی AWG)
  • قیچی (سیم چین) کلیه انواع سیم از سطح مقطع ۷۵/۰ الی ۶ میلیمتر مربع (۲۲ الی ۸ طبق استاندارد سایزی AWG)
  • قسمت فلزی ابزار از جنس فولاد کربن دار C45 با آبکاری آلکالاین (قلیایی) مشکی و دسته ابزار (پوشش پلاستیکی تحتانی) از جنس PVC می باشد.

ب) مشخصات:

  • طول: ۲۳۵ میلیمتر (۵/۹ اینچ)
  • وزن: ۲۲۰ گرم
  • بسته بندی: جعبه دو تکه مقوایی/پلاستیکی (بلیستر)

اینفوگرافی-ابزا-ر-پرس-پنج-کاره-دستی

همچنین بخوانید: پرس سرسیم - قیمت انواع دستگاه پرس سرسیم

۲. ابزار پرس وایرشو چهار گوش زن و شش گوش زن دستی (ECT)

این محصول شامل یک عدد ابزار پرس نیمه اتوماتیک، با عملکرد چرخ دنده ای (ratchet mechanism) جهت حرکت اهرم ها تنها در یک مسیر هنگام بستن آنها به منظور پرس ترمینال، و قابلیت خلاصی کامل اهرم ها جهت باز شدن ابزار و قالب ها پس از انجام پرس (disengage option) می باشد. . طراحی قالب این نوع ابزار ها، از نوع قالب های بسته می باشد، بدین معنی که دارای قالب یک تکه بوده، و ترمینال مورد نظر در مرکز قالب قرار گرفته و با پرس دسته قالب فشرده شده و پرس انجام می گیرد. این قالب ها، قابلیت تعویض ندارند.

جنس قسمت فلزی ابزار از فولاد کربن دار C45، با آبکاری موسوم به آبکاری آلکالاین (قلیایی) می باشد. از مزیت این نوع آبکاری، عدم از بین رفتن و یا حتی خش برداشتن بدنه ابزار در اثر ضربه، زمین افتادن، و یا تماس اجسام نوک تیز به آن می باشد. جنس قالب ها نیز از فولاد کربن دار C45 و با آبکاری کروم می باشد. سطوح قالب ها کاملا صیقلی و پولیش-شده می باشند، که این امر موجبات خروج راحت قطعه از قالب پس از انجام پرس را فراهم می سازد. دسته ابزار از جنس ترموپلاستیک (TPR) می باشد. از مزایای این جنس دسته علاوه بر عایق بودن کامل آن در برابر الکتریسیته و عدم تعرق دست اپراتور در تماس با آن می باشد.

طراحی ارگونومی و جنس لطیف دسته ابزار، امکان استفاده از ابزار به صورت مکرر و پیوسته، با کمترین آزار به دست اپراتور را میسر می سازد. کلیه اجزاء استفاده شده در ابزار، شامل فنر ها، اهرم ها، چرخ دهنده ها، و پیچ ها از مرغوب ترین مواد ساخته شده، تا کمترین نیروی لازم جهت انجام پرس، و بیشترین طول عمر ابزار را تضمین نماید. جهت طول عمر بیشتر ابزار، قبل از بسته بندی، کلیه چرخ دنده ها روغن کاری شده اند.

وزن این ابزار ۳۷۵ گرم، طول آن ۱۷۰ میلیمتر، و رنگ عایق دسته مشکی می باشد.

این ابزار در ۲ نوع مختلف می باشد. یک نوع آن جهت پرس وایرشو از چهار طرف جهت انجام پرس به شکل چهار گوش هادی ترمینال، و نوع دیگر آن پرس از شش طرف، جهت پرس به شکل شش گوش هادی ترمینال می باشد.

ابزار-پرس-وایرشو-چهار-و-شش-گوش-زن-دستی

همچنین بخوانید: پرس وایرشو - قیمت انواع پرس وایرشو

۳. ابزار پرس اتصالات شبکه با قابلیت لخت کن و قیچی (NCT)

الف) توضیحات:

این ابزار جهت پردازش سیم و کابل های شبکه و پرس اتصالات مرتبط به کابل شبکه و با عملکرد چرخ دنده ای (ratchent mechanism) (موسوم به جغجغه ای) جهت حرکت اهرم ها تنها در یک مسیر هنگام بست آنها به منظور پرس اتصالات شبکه، و قابلیت خلاصی کامل اهرم ها جهت باز شدن ابزار و قالب ها پس از انجام پرس (disengage option) می باشد.

این ابزار، دارای سه درگاه جهت پرس سوکت های شبکه به شرح زیر است:

  • درگاه وسط جهت پرس سوکت نوع (کابل های شبکه Cat5 و Cat6)

ابزار-پرس-اتصالات-شبکه-با-قابلیت-لخت-کن-و-قیچی

  •  درگاه سمت چپ جهت پرس سوکت های نوع ۶P6C (RJ12)، ۶P4C (RJ11) ، DEC/OFF Set Plug 6P6C (کابل های تلفن)
  • درگاه سمت راست جهت پرس سوکت های نوع ۴P4C و ۴P2C (کابل های ارتباط گوشی به دستگاه تلفن) علاوه بر امکان پرس، قابلیت های زیر نیز در این ابزار گنجانده شده تا استفاده کننده با تنها یک ابزار ۳ کاره کلیه نیازهای پردازش سیم و کابل شبکه خود را برآورده سازد. لخت کردن سیم و کابل های شبکه با روکش PVC از قطر ۶ الی ۱۲ میلیمتر (۰.۲۳۶ الی ۰.۴۷۲ اینچ)
  • قیچی سیم و کابل شبکه تا قطر ۱۲ میلیمتر

جنس قسمت فلزی ابزار از فولاد کربن دار C45، با آبکاری موسوم به آبکاری آلکالاین (قلیایی) می باشد. از مزایای این نوع آبکاری، عدم از بین رفتن و یا حتی خش برداشتن بدنه ابزار در اثر ضربه، زمین افتادن و یا تماس اجناس نوک تیز به آن می باشد. دسته ابزار از دو جنس پلاستیک فشرده و لاستیک تشکیل شده است. از مزایای قسمت لاستیکی در تماس با دست هنگام استفاده از ابزار، عدم اذیت شدن و کاهش تعریق دست بهره بردار در تماس مداوم با آن، داشتن حس مطبوع با توجه به نرمی بدنه، و افزایش اصطکاک هنگام به کار گیری از ابزار طی تماس طولانی مدت با آن می باشد.

ب) مشخصات:

  • طول: ۲۰۳ میلیمتر
  • وزن: ۵۱۰ گرم
  • بسته بندی: جعبه دو تکه مقوایی/پلاستیکی (بلیستر)

ابزار-پرس-اتصالات-شبکه-با-قابلیت-لخت-کن-و-قیچی

۴. کیت پرس انواع سرسیم و وایرشو دستی (با قالب های قابل تعویض) (TCK)

DeDe Electric Group ابزار پرس بسیار با کیفیتی را با قالب های گوناگون، جهت استفاده از یک ابزار پرس جهت انجام اتصال انواع اتصالات سیم و در بازه سایزی وسیع به مصرف کنندگان ترمینال های خود عرضه می نماید. چند محصول جانبی دیگر جهت انجام کامل پروسه اتصال ترمینال به سیم نیز همراه با این ابزار پرس در قالب یک پکیج کامل با نام «کیت پرس انواع اتصالات به سیم و با کد سفارش عرضه می شود تا استفاده کننده با خرید تنها یک محصول با قیمت بسیار نازل تر نسبت به خرید اجزاء پکیج به صورت منفرد، بتواند نیاز های ابزاری خود در اتصال انواع ترمینال ها به سیم و سیم کشی را پاسخ دهد.

کیت پرس انواع اتصالات به سیم» DeDe Electric Group شامل اقلام زیر می باشد:

  • یک عدد ابزار پرس نیمه اتوماتیک، با عملکرد چرخ دنده ای (ratchet mechanism) جهت حرکت اهرم ها تنها در یک مسیر هنگام بستن آنها به منظور پرس ترمینال، و قابلیت خلاصی کامل اهرم ها جهت باز شدن ابزار و قالب ها پس از انجام پرس (disengage option)

کیت-پرس-انواع-سرسیم-و-وایرشو-دستی

  •  پنج عدد قالب با قابلیت نصب/باز شدن از روی ابزار پرس به واسطه بستن/باز کردن دو عدد پیچ نگهدارنده قالب ها، با کد های ” E”، “D”، “C”، “B”، “A ” جهت پرس مدل ها و سایز های اتصالات از قرار زیر:

کیت-پرس-انواع-سرسیم-و-وایرشو-دستی

  •  یک عدد کیف قابل حمل و نقل و ضد آب جهت قرار دادن کلیه ابزار ها و قالب ها کنار هم جهت حمل مجموعه به سهولت، و جلوگیری از صدمه به ابزار و قالب ها در صورت رها شدن مجموعه از دست و با جیب های لیبل گذاری شده داخل کیف جهت قرار دادن هر قالب در محل مخصوص به خود جهت سهولت وافزایش سرعت پیدا کردن هر قالب.

کیت-پرس-انواع-سرسیم-و-وایرشو-دستی

کیت-پرس-انواع-سرسیم-و-وایرشو-دستی

۵. ابزار پرس انواع سرسیم و وایرشو دستی (با قالب قابل تعویض) (SCT)

ابزار پرس نیمه اتوماتیک، چهت پرس انواع اتصالات به سیم استفاده می گردد. این ابزار، دارای عملکرد چرخ دنده ای (ratchet mechanism) جهت حرکت اهرم ها تنها در یک مسیر هنگام بستن آنها به منظور پرس ترمینال، و قابلیت خلاصی کامل اهرم ها جهت باز شدن ابزار و قالب ها پس از انجام پرس (disengage option) می باشد. طراحی قالب این نوع ابزار ها، از نوع قالب های باز می باشد، بدین معنی که قالب ها دو تکه (سمبه و ماتریس) می باشند و پس از انجام پرس، کاملا از یکدیگر جدا میگردند. قالب های تعبیه شده بر روی ابزار، به واسطه پیچ نصب گردیده اند، بنابراین امکان تعویض قالب ها از روی فک های متحرک به سهولت امکان پذیر می باشد.

جنس قسمت فلزی ابزار از فولاد کربن دار C45 ، با آبکاری موسوم به آبکاری آلکالاین (قلیایی) می باشد. از مزیت این نوع آبکاری، عدم از بین رفتن و یا حتی خش برداشتن بدنه ابزار در اثر ضربه، زمین افتادن، و یا تماس اجسام نوک تیز به آن می باشد. جنس قالب ها نیز از فولاد کربن دار C45 و با آبکاری کروم می باشد. سطوح قالب ها کاملا صیقلی و پولیش-شده می باشند، که این امر موجبات خروج راحت قطعه از قالب پس از انجام پرس را فراهم می سازد. دسته ابزار از جنس ترموپلاستیک (TPR) می باشد. از مزایای این جنس دسته علاوه بر عایق بودن کامل آن در برابر الکتریسیته و عدم تعرق دست اپراتور در تماس با آن می باشد. طراحی ارگونومی و جنس لطیف دسته ابزار، امکان استفاده از ابزار به صورت مکرر و پیوسته، با کمترین آزار به دست اپراتور را میسر می سازد. کلیه اجزاء استفاده شده در ابزار، شامل فنر ها، اهرم ها، چرخ دهنده ها، و پیچ ها از مرغوب ترین مواد ساخته شده، تا کمترین نیروی لازم جهت انجام پرس، و بیشترین طول عمر ابزار را تضمین نماید. جهت طول عمر بیشتر ابزار، قبل از بسته بندی، کلیه چرخ دنده ها روغن کاری شده اند.

وزن این ابزار ۳۷۵ گرم، طول آن ۲۳۰ میلیمتر، و رنگ عایق دسته قرمز می باشد.

ابزار-پرس-انواع-سرسیم-و-وایرشو-دستی

ابزار-پرس-انواع-سرسیم-و-وایرشو-دستی

۶. دستگاه پرس انواع سرسیم و وایرشو پنوماتیک (با قالب های قابل تعویض) (PCM)

این دستگاه بوسیله نیروی هوا (باد) عمل کرده متشکل از ۲ پیستون. امکان تعویض قالب ها امکان پرس کلیه انواع سرسیم و وایرشو را فراهم می آورد.
به صورت اولیه، این دستگاه همراه ۵ ست قالب به شرح زیر ارائه می گردد:

کیت-پرس-انواع-سرسیم-و-وایرشو-دستی

ب) مشخصات:

  • نیروی مکانیکی پرس: ۵/۱۳ کیلو نیوتن
  • نیروی باد مورد نیاز: ۴/۰ الی ۱ مگا پاسکال
  • ابعاد: ۱۴۰ * ۱۲۰ * ۲۶۰ میلیمتر
  • وزن: ۴ کیلوگرم
  • بسته بندی: یونلیت و کارتن
  • سایر ملزومات: ۱ عدد پدال شیر باد و ۲ عدد لوله شیلنگ باد

دستگاه-پرس-انواع-سرسیم-و-وایرشو-پنوماتیک

دستگاه-پرس-انواع-سرسیم-و-وایرشو-پنوماتیک

۶. قالب های قابل تعویض

ست قالب های قابل تعویض جهت نصب بر روی ابزار پرسی که طراحی آن به صورتی است که قابلیت تعویض قالب ها را دارند عرض می گردد و و امکان پرس هر نوع اتصال سیم توسط ابزار را فراهم می سازد. قالب های مورد عرضه جهت پرس اتصالات کابل های کواکسیال، سرسیم های بدون روکش پشت باز، سرسیم های بدون روکش بسته، وایرشو های تکی و دوبل، سرسیم های روکش دار، سرسیم های پرچمی روکش دار، سرسیم های پرچمی بدون روکش، سوکت فویل های حرارتی، کانکتور های پرسی و سوکت های آلومینیومی عرضه می گردند. هر جفت (ست) قالب شامل دو تکه سبمه و ماتریس و از جنس فولاد کربن دار C45 با آبکاری کروم می باشد. قالب ها به واسطه تنها یک پیچ (هر تکه قالب) و به سهولت و سرعت بر روی ابزار پرس مربوطه نصب می گردند.

قالب-های-قابل-تعویض قالب-های-قابل-تعویض قالب-های-قابل-تعویض

ابزار پردازش کابل

ابزار-پردازش-کابل

جهت نصب سرکابل و مفصل حرارتی فشار ضعیف و یا متوسط، نیاز به آماده سازی اولیه کابل می باشد. در کابل های فشار ضعیف، این آماده سازی صرفا شامل جداسازی غلاف نهایی (پوسته) کابل و عایق آن که هر دو از جنس PVC هستند می باشد. در کابل های خشک فشار متوسط که غالبا با عایق XLPE عرضه می گردند، آماده سازی شامل جداسازی عایق (XLPE) و همچنین جداسازی گرافیت (نیمه هادی) کابل نیز می باشد. پس از آن، جهت اتصال اتصالات (کابلشو یا رابط (موف)) به کابل، در صورتی که از نوع پرسی اتصالات استفاده می گردد (که نوع غالب و متداول اتصالات می باشد)، نیاز به ابزار پرس مناسب کابلشو / رابط به کابل می باشد. این ابزار در انواع هیدورلیک و دستی عرضه می گردد.

کلیه این مراحل پردازش، توسط ابزار پرداش کابل DeDe Electric Group که ذیلا معرفی می گردد به سرعت و با کیفیت تمام قابل انجام است:

جدول-انواع-ابزار-جهت-پردازش-کابل

همچنین بخوانید: پرس کابلشو و موف - قیمت انواع پرس کابل شو

۱. پرس هیدرولیک کابلشو/رابط مسی از سایز ۱۰ الی ۳۰۰ میلیمتر مربع (HCT300)

الف) توضیحات:

بزار پرس هیدرولیک با کد ۰۰۳ TCH جهت نصب اتصالات کابلشو/رابط مسی از سایز (سطح مقطع) ۰۱ الی ۰۰۳ میلیمتر مربع و کابلشو/رابط آلومینیومی از سایز ۶۱ الی ۰۴۲ میلیمتر مربع به کابل، مورد استفاده قرار می گیرد. در ابزار پرس هیدورلیک، از روغن جهت انتقال نیروی مکانیکی دست اپراتور به اجزاء متحرک ابزار (مانند شفت و پیستون) اسـتفاده می گردد. ابزار در جعبه ای قفل شـو از جنس پلاستیـک سـخت، به همراه ۲۱عدد قالب پرس در سایز های گوناگون عرضــه می گردد. قالب با سایز مناسب طبق جدول پیش رو جهت هر سطح مقطع کابل مورد استفاده می گیرد.

نحوه استفاده از ابزار به شرح زیر می باشد:

الف) قالب سایز مناسب، بسته به سایز کابلشو/رابط مسی یا آلومینیومی مورد پرس انتخاب می گردد. سایز مورد درج بر روی قالب ها جهت پرس کابلشو/رابط از جنس مس با همان سطح مقطع مناسب می باشد. جهت پرس کابلشو/رابط از جنس آلومینیوم، از یک سایز بزرگتر قالب جهت پرس استفاده می گردد. بنابراین، سایز قالب مناسب جهت پرس کابلشو و رابط مسی و آلومینیومی از قرار جدول زیر می باشد:

سایز-قالب-های-پرس-هیدرولیک

ب) قسمت فوقانی و تحتانی قالب را هر یک در قسمت مناسب واقع در سر ابزار وارد می نماییم. ضروری است که از پرس پرس ابزار هیدرولیک کابلشو / رابط / موفبدون قالب نصب شده اجتناب گردد.
ج) کابلشو / رابط / موف را به طور کامل وارد سیم یا هادی هر هسته کابل می نماییم.
د) کابلشو / رابط / موف را بین قالب‌ها قرار می دهیم. قسمت متحرک دسته را چندین بار فشار می دهیم (پمپ می زنیم) تا دو قالــب کابلشــو/رابط را کاملا پرس نماید.
و) پیچ کناری را چرخانده تا پیستون داخلی ابزار خلاص و دو فک ابزار کاملا باز شوند.
ه) کابلشو / رابط / موف پرس شده را از سر ابزار بیرون می آوریم.

پرس-هیدرولیک

لیست قطعات تشکیل دهنده ابزار پرس هیدرولیک کابلشو / رابط / موف از قرار زیر می باشد:

لیست-قطعات-پرس-هیدرولیک

ب) مشخصات:

  • دامنه پرس: کابلشو/رابط مسی از سایز ۱۰ الی ۳۰۰ میلیمتر مربع، رابط یا کابلشو آلومیینومی از سایز ۱۶ الی ۲۴۰ میلیمتر مربع
  • نیروی پرس: ۷۰ کیلو نیوتن
  • نوع پرس: شش ضلعی
  • بازه حرکت: ۲۲ میلیمتر
  • بسته بندی: جعبه قفل شو از جنس پلاستیک سخت
  • طول: حدود ۵۰۰ میلیمتر
  • وزن ابزار: حدود ۱۸۰۰ گرم
  • وزن جعبه: حدود ۱۸۰۰ گرم
  • وزن کل: حدود ۳۶۰۰ گرم
  • تعداد و سایز قالب ها: ۱۲ جفت در سایزهای ۱۰، ۱۶، ۲۵، ۳۵، ۵۰، ۷۰، ۹۵، ۱۲۰، ۱۵۰، ۱۸۵، ۲۴۰، ۳۰۰
  • جنس قالب ها: فولاد آلیاژی گرید ۴۲CrMo (طبق استاندارد۳۰۷۷ GB/ T) سخت کاری و آب کاری شده
  • سایر: حاوی یک ست O-ring آب بند یدکی، و اطلاعات گارانتی و راهنمای بهره برداری به زبان فارسی

پرس-هیدرولیک

۲. پرس مکانیکی کابلشو / رابط مسی از سایز ۶ الی ۵۰ میلیمتر مربع (MCT050)

الف) توضیحات:

ابزار پرس دستی کابلشو / رابط / موف با کد MCT120 جهت نصب اتصالات کابلشو/رابط مسی از سایز (سطح مقطع) ۶ الی ۱۲۰ میلیمتر مربع و کابلشو/رابط آلومینیومی از سایز ۱۶ الی ۹۵ میلیمتر مربع به کابل مورد اســتفاده قرار می گیرد. نیروی پــرس در ابزار پرس دستی کابلشو / رابط / موف از طریق نیروی دست اپراتور تأمین می گردد. این ابزار حاوی ۹ جفت قالب می باشد که همگی در قسمت سر ابزار، و به صورت یک تکه از جنس فولاد که حول محوری می چرخد تعبیه شد است. جهت استفاده از قالب با سایز مناسب، با فشار بر روی فنری که بر روی سر ابزار تعیبه شده قالب ها آزاد شده، سپس با چرخاندن محور قالب ها، قالب با سایز مناسب انتخاب می گردد. ضروری است هنگام پرس، دو سایز قالب انتخاب شده در هر دو قسمت پرس دستی کابلشو / رابط / موفیکی باشد، لذا انتخاب قالب با سایز مناسب باید به صورت مجزا جهت هر طرف صورت گیرد.

الف) مشخصات:

  • دامنه پرس: کابلشو/رابط مسی از سایز ۶ الی ۵۰ میلیمتر مربع، کابلشو/رابط آلومیینومی از سایز ۱۶ الی ۳۵ میلیمتر مربع
  • نوع پرس: شش ضلعی
  • بسته بندی: جعبه مقوایی
  • طول: حدود ۴۰۰ میلیمتر
  • وزن: حدود ۱۵۰۰ گرم
  • تعداد و سایز قالب ها: ۶ جفت در سایزهای ۱۰،۶، ۱۶، ۲۵، ۳۵، ۵۰
  • جنس قالب ها: فولاد آلیاژی گرید ۴۲CrMo (طبق استاندارد۳۰۷۷ GB/ T) سخت کاری و آب کاری شده

پرس-کابل-دستی

۳. پرس مکانیکی کابلشو / رابط مسی از سایز ۶ الی ۱۲۰ میلیمتر مربع (MCT120)

الف) توضیحات:

ابزار پرس دستی کابلشو / رابط / موف با کد MCT050 جهت نصب اتصالات کابلشو/رابط مسی از سایز (سطح مقطع) ۶ الی ۵۰ میلیمتر مربع و کابلشو/رابط آلومینیومی از سایز ۱۶ الی ۳۵ میلیمتر مربع به کابل مورد استفاده قرار می گیرد. نیروی پرس در این ابزار از طریق نیروی دست اپراتور تأمین می گردد. این ابزار حاوی ۶ جفت قالب می باشد که همگی در قسمت سر ابزار، و به صورت یک تکه از جنس فولاد که حول محوری می چرخد تعبیه شد است. جهت استفاده از قالب با سایز مناسب، با فشار بر روی فنری که بر روی سر ابزار تعیبه شده قالب ها آزاد شده، سپس با چرخاندن محور قالب ها، قالب با سایز مناسب انتخاب می گردد. ضروری است هنگام پرس، دو سایز قالب انتخاب شده در هر دو قسمت پرس دستی کابلشو / رابط / موف یکی باشد، لذا انتخاب قالب با سایز مناسب باید به صورت مجزا جهت هر طرف صورت گیرد.

الف) مشخصات:

  • دامنه پرس: کابلشو/رابط مسی از سایز ۶ الی ۱۲۰ میلیمتر مربع، کابلشو/رابط آلومیینومی از سایز ۱۶ الی ۹۵ میلیمتر مربع
  • نوع پرس: شش ضلعی
  • بسته بندی: جعبه مقوایی
  • طول: حدود ۶۵۰ میلیمتر
  • وزن: حدود ۳۸۰۰ گرم
  • تعداد و سایز قالب ها: ۹ جفت در سایزهای ۱۰،۶، ۱۶، ۲۵، ۳۵، ۵۰، ۷۰، ۹۵، ۱۲۰
  • جنس قالب ها: فولاد آلیاژی گرید ۴۲CrMo (طبق استاندارد۳۰۷۷ GB/ T) سخت کاری و آب کاری شده

پرس-کابل-دستی

۴. روکش (PVC) بردار کابل (JRT-PG5)

الف) توضیحات:

این ابزار جهت جداسازی روکش (غلاف) نهایی از جنس PVC انواع کابل (اعم از فشار ضعیف، فشار متوسط، مخابراتی) استفاده می گردد. جهت استفاده از روکش بردار، ابتدا ضخامت برش مناسب را از طریق درجه روی ابزار تنظیم می نماییم (ضخامت برش تا ۵ میلیمتر قابل تنظیم می باشد) سپس تیغه ابزار را در ابتدای مکان مورد برش فرو برده و توسط نیروی دست به سمت مسیر مورد برش حرکت داده تا برش غلاف کابل صورت گیرد. جداسازی روکش کابل توسط این ابزار هم به صورت طولی (در مسیر طول کابل) و هم به صورت دایره ای (در مسیر قطر کابل) جهت جداسازی کامل روکش کابل میسر است. با توجه به استهلاک پذیر بودن تیفه ابزار، این تیغه قابل تعویض است.

ب) مشخصات:

  • حداقل قطر کابل مورد پردازش: ۵۲ میلیمتر
  • حداکثر ضخامت برش: ۵ میلیمتر
  • طول: ۵۶۱ میلیمتر
  • وزن: ۰۵۱ گرم
  • بسته بندی: جعبه دو تکه مقوایی/پلاستیکی (بلیستر)

روکش-pvc-بردار-کابل-jrt-pg5

۵. عایق (XLPE) بردار کابل (IRT)

الف) توضیحات:

این ابزار جهت جداسازی عایق از جنس XLPE در کابل های فشار متوسط استفاده می گردد. عایق بردار، امکان جداسازی عایق از ضخامت ۱۵ الی ۳۰ میلیمتر (کابل از سطح مقطع ۵۰ الی ۳۰۰ میلیمتر مربع) را دارد. جهت جداسازی عایق، ابتدا به وسیله تیغه وسط دستگاه برش در طولی که نیاز به جداسازی عایق آن داریم ایجاد کرده و با حرکت دورانی برش کاملی را سر تاسر محیط کابل آن مقطع ایجاد نموده، سپس به وسیله تیغه جلو دستگاه، برش هایی در راستای طول کابل و تا نوک عایق ایجاد می کنیم. هنگام جداسازی عایق باید دقت گردد که تیغه عایق بردار به هادی کابل آسیب نزند. پس از برش کامل، عایق را با نیرو دست یا اهرم نمودن وسیله ای چون پیچ گوشتی از هادی جدا می نماییم. تیغه های ابزار قابل تیز شدن و تعویض پس از استهلاک را دارند. این ابزار همراه یک کیف برزنتی زیپ دار و دسته دار مرغوب، جهت حفظ و نگاهداری و جا به جایی هرچه بهتر ابزار، و هم چنین یک عدد تیغه اضافه، یک عدد آچار آلن، و دفترچه راهنمای بهره برداری فارسی عرضه می گرد.

ب) مشخصات:

  • قطر کابل مورد جداسازی: 15 الی 30 میلیمتر ( 50 الی 300 میلیمتر مربع)
  • طول: 325 میلیمتر
  • وزن: 870 گرم
  • بسته بندی: یک عدد در یک کیف از جنس برزنت

IRT-بردار-کابل-XLPE

۶. گرافیت (نیمه هادی) بردار کابل (SRT)

الف) توضیحات:

این ابزار جهت جداسازی گرافیت (لایه نیمه هادی) در کابل های فشار متوسط استفاده می گردد. گرافیت بردار، امکان جداسازی گرافیت از ضخامت ۱۰ الی ۵۰ میلیمتر (کابل از سطح مقطع ۳۵ الی ۵۰۰ میلیمتر مربع) را دارد. جهت جداسازی گرافیت، کابل را مابین فک های ثابت و متحرک گرافیت بردار گذاشته، عمق برش مناسب را به واسطه تنظیم کننده روی ابزار تنظیم کرده و سپس ابزار را حول کابل چرخانده تا گرافیت کابل به حالت پوست کندن حول قطر و به صورت مارپیچی از کابل جدا شود. این ابزار همراه یک کیف برزنتی زیپ دار و دسته دار مرغوب، جهت حفظ و نگاهداری و جا به جایی هرچه بهتر ابزار، و هم چنین یک عدد تیغه اضافه، یک عدد آچار آلن، و دفترچه راهنمای بهره برداری فارسی عرضه می گرد.

ب) مشخصات:

  • سطح مقطع کابل مورد پردازش: ۰۱ الی ۰۵ میلیمتر (۵۳ الی ۰۰۵ میلیمتر مربع)
  • عمق گرافیت مورد جداسازی: ۰۲ الی ۰۴ میلیمتر
  • طول: ۰۳۲ میلیمتر
  • عرض: ۰۰۱ میلیمتر
  • ضخامت: ۰۴ میلیمتر
  • وزن: ۰۰۸ گرم
  • بسته بندی: یک عدد در یک کیف از جنس برزنت

SRT-گرافیت-نیمه-هادی-بردار-کابل

سیم چین/سیم لخت کن تلفیقی و انواع قیچی ها

سیمچین-و-قیچی-سیم-و-کابل

جهت برش و لخت کردن سیم های تا سطح مقطع ۶ میلیمتر مربع از سیم چین/سیم لخت کن تلفیقی، و از انواع قیچی ها جهت برش انواع سیم و کابل بسته به سایز آنها استفاده می گردد. قیچی ها در دو نوع قیچی های مکانیکی ساده و قیچی های مکانیکی با مکانیزم چرخ دنده ای (جغجغه ای) عرضه می گردند.
انواع سیم چین/سیم لخت کن و قیچی های ذیلا معرفی می گردد:

انواع-سیمچین-و-قیچی-کابل

۱. سیم چین/سیم لخت کن تلفیقی (WST)

الف) توضیحات:

این ابزار مکانیکی، تلفیقی از یک سیم چین (برش دهنده سیم) و سیم لخت کن (جداساز عایق سیم از هادی آن) می باشد. بدنه سیم چین/سیم لخت کن تلفیقی، از دو قسمت فلزی و پلاستیکی تهیه شده است. قسمتی که با سیم در تماس است، پلاستیکی و عایق کامل برق می باشد. قسمت دیگر که محافظ قسمت پلاستیکی و محل اعمال نیروی دست می باشد، فلزی است. در قسمت میانی این ابزار، تیغه ای جهت برش سیم تعبیه شده است. استفاده از فولاد سخت کاری شده در ساخت این تیغه، طول عمر و تیزی ممتد این تیغه را تضمین می نماید. با استفاده از این تیغه، برش سیم تا سطح مقطع ۶ میلیمتر مربع به سادگی میسر است. در قسمت بالای ابزار، سیم لخت کنی جهت جداسازی عایق سیم از هادی آن، جهت پوشش دهی سطح مقطع ۰.۸۰ تا ۶ میلیمتر مربع تعبیه شده است. امکان تنظیم طول روکش قابل جداسازی از سیم، به وسیله متوقف کننده (stopper) مورد حرکت بر روی ریلی دندانه دار میسر است. دو طرف متوقف کننده بر حسب واحد های میلیمتر و اینچ مدرج گردیده است. درجه تنظیمی در قسمت فوقانی ابزار جهت تنظیم ضخامت برش وارده بر روی عایق سیم، مورد تنظیم بسته به سایز سطح مقطع سیم قرار گرفته است.

ب) مشخصات:

  • طول: ۱۷۰ میلیمتر
  • وزن: ۲۲۰ گرم
  • بسته بندی: جعبه دو تکه مقوایی/پلاستیکی (بلیستر)

سیم-چین-سیم-لخت-کن-تلفیقی

۲. قیچی مکانیکی ساده (MUT)

الف) توضیحات:

این مدل قیچی ها، جهت برش سیم و کابل مسی/آلومینیومی با استفاده از نیروی مکانیکی دست استفاده می شود.

با توجه به طراحی یکپارچه دسته و تیغه قیچی های MUT022، MUT038 و MUT060، دسته این سه سایز قیچی ها همجنس تیغه و از فولاد گرید ۶۵ A572 (استاندارد ASTM) آبکاری و سخت کاری شده می باشد. روکش ویسکوپلاستیکی دسته را جهت زیبایی، عدم تعریق و خوش تماسی با دست استفاده کننده فرا گرفته است. در قیچی های MUT125، MUT250 و MUT500 جهت کاهش وزن قیچی ها، جنس دسته از لوله چدنی می باشد و هر تیغه از طریق دو عدد پیچ آلن به دسته ها متصل شده است. در انتهای دسته این سه سایز قیچی، روکش پلاستیکی (از جنس پلی اتیلن) خوش تماسی جهت به دست گیری ابزار قرار گرفته است. جنس تیغه این سه سایز قیچی فولاد گرید ۶۵ A572 (استاندارد ASTM) آبکاری و سخت کاری شده می باشد.

این قیچی ها در ۶ سایز گوناگون، هر یک جهت برش سیم و کابل تا حداکثر سطح مقطع سیم و کابل مسی/آلومینیومی مشروح در جدول ذیل عرضه می گردند. لازم به ذکر است که این قیچی ها صرفا جهت برش سیم و کابل مسی و آلومینیومی بوده و استفاده از آنها جهت برش فولاد و … باعث صدمه تیغه قیچی ها می گردد.

ب) مشخصات:

انواع-قیچی-کابل-بر

کاربرد-قیچی-سیم-و-کابل

قیچی-های-کابل-بر

۳. قیچی نیمه اتوماتیک با علمکرد چرخ دنده ای (جغجغه ای) (RUT250)

الف) توضیحات:

این مدل قیچی، جهت برش سیم و کابل مسی/آلومینیومی با استفاده از نیروی مکانیکی دست و با مکانیزم چرخ دنده ای (جغجغه ای) (ratchet) استفاده می شود. شیوه استفاده از این قیچی بدین گونه است که کابل در تیغه ثابت قیچی قرار گرفته و پس از آن قسمت متحرک قیچی که در قسمت برونی آن، چرخ دنده ها تعبیه شده بر روی تیغه ثابت بسته می شود. پس از آن، با حرکت کامل دسته، قسمت متحرک قیچی با هر حرکت کامل (بسته و باز کردن) دسته ها بسته تر شده تا کابل بین دو تیغه ثابت و متحرک رفته رفته کاملا برش داده شود. پس از برش، با باز کردن ضامن چرخ دنده توسط اپراتور، چرخ دنده خلاص می گردد و امکان باز کردن تیغه متحرک قیچی میسر می گردد. همچنین، با بسته شدن کامل حفره مابین تیغه ثابت و متحرک ابزار به صورت خودکار خلاص می گردد. بنابراین، نیروی وارده به کابل جهت قیچی طی چندین مرحله حرکت دسته ها صورت می گیرد. مزیت استفاده از این ابزار نیمه خودکار داشتن سایز و وزن کمتر نسبت به مدل مشابه مکانیکی (MUT) است. همچنین، با توجه به عملکرد چرخ دنده ای و برش طی چندین مرحله، برش با نیروی مکانیکی اعمالی کمتر نسبت به مدل مشابه مکانیکی امکان پذیر است.جنس تیغه این قیچی ها از فولاد ۵CrNiMo می باشد. جنس پوشش پلاستیکی دسته پلی اتیلن می باشد.
لازم به ذکر است که این قیچی صرفا جهت برش سیم و کابل مسی و آلومینیومی بوده و استفاده از آنها جهت برش فولاد و … باعث صدمه تیغه قیچی ها می گردد.

ب) مشخصات

  • حداکثر سطح مقطع مورد برش سیم و کابل مسی/آلومینیومی: ۲۵۰ میلیمتر مربع
  • طول: ۲۵۰ میلیمتر
  • وزن: ۶۵۰ گرم
  • بسته بندی: جعبه دو تکه مقوایی/پلاستیکی (بلیستر)

قیچی-کابل-
