رنگ بندی سرسیم و وایرشو (راهنمای کامل برای انتخاب صحیح)

رنگ بندی سرسیم و وایرشو: راهنمای کامل برای انتخاب صحیح

رنگ بندی سرسیم‌ها و وایرشوها یکی از نکات کلیدی در انتخاب و استفاده از این قطعات در سیستم‌های الکتریکی است. هر رنگ در سرسیم‌ها و وایرشوها دارای معنای خاصی است و به کاربر کمک می‌کند تا با توجه به اندازه سیم و جریان الکتریکی مورد نیاز، انتخاب درستی داشته باشد. این کدگذاری رنگی، استانداردهایی را ارائه می‌دهد که در اکثر صنایع و پروژه‌های الکتریکی مورد استفاده قرار می‌گیرند. در این بخش، به بررسی استانداردهای رنگ بندی در سرسیم‌ها و وایرشوها پرداخته و دلایل استفاده از آن‌ها را توضیح خواهیم داد.

رنگ بندی سرسیم و وایرشو

اهمیت رنگ بندی در سرسیم و وایرشو

یکی از دلایل اصلی استفاده از رنگ بندی در سرسیم‌ها و وایرشوها، تسهیل فرآیند انتخاب و نصب سیم‌ها است. هر رنگ به یک سایز خاص از سیم و یک محدوده جریان الکتریکی اشاره دارد. این استانداردهای رنگی به نصاب‌ها و تکنسین‌ها کمک می‌کند تا بدون نیاز به اندازه گیری دقیق، بتوانند به راحتی سیم‌ها و اتصالات مناسب را انتخاب کنند. علاوه بر این، رنگ بندی استاندارد می‌تواند از بروز خطاهای اتصال و نصب جلوگیری کند و ایمنی سیستم‌های الکتریکی را افزایش دهد.

همچنین بخوانید: اتصالات سیم و کابل و ابزار نصب مرتبط

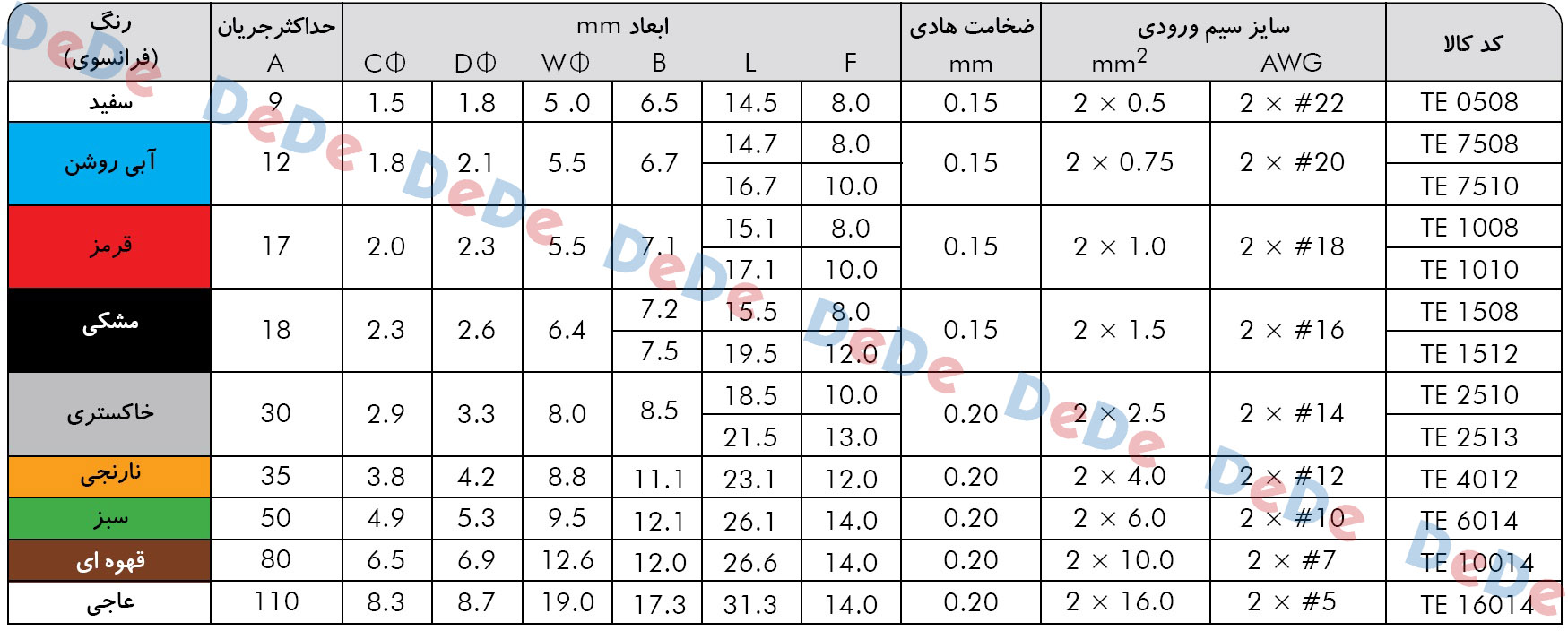

رنگ بندی و سایز وایرشو های دوبل روکش دارجدول-سایز-های-وایرشو-های-دوبل

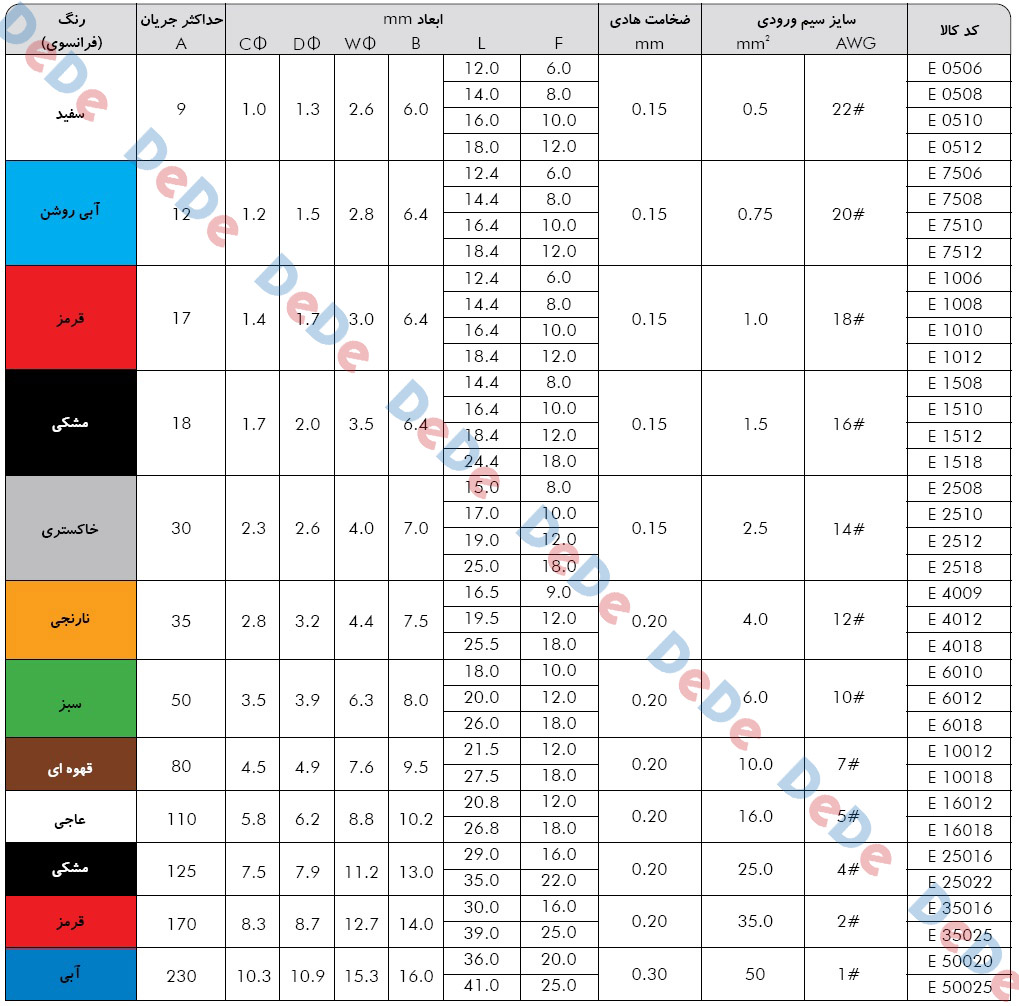

رنگ بندی و سایز وایرشو های تکی روکش دارجدول-سایز-های-وایرشو-های-تکی

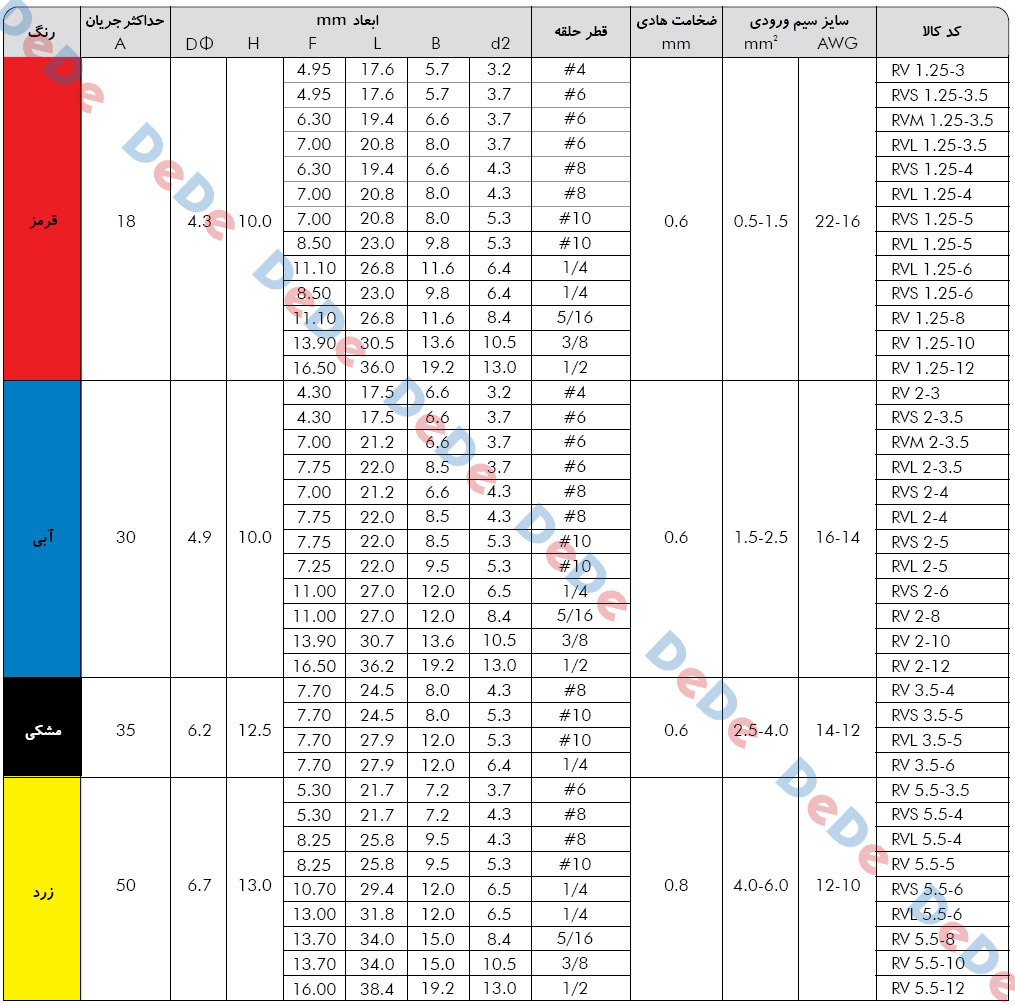

رنگ بندی و سایز سرسیم های حلقوی روکش دارجدول-سایز-های-سرسیم-حلقوی

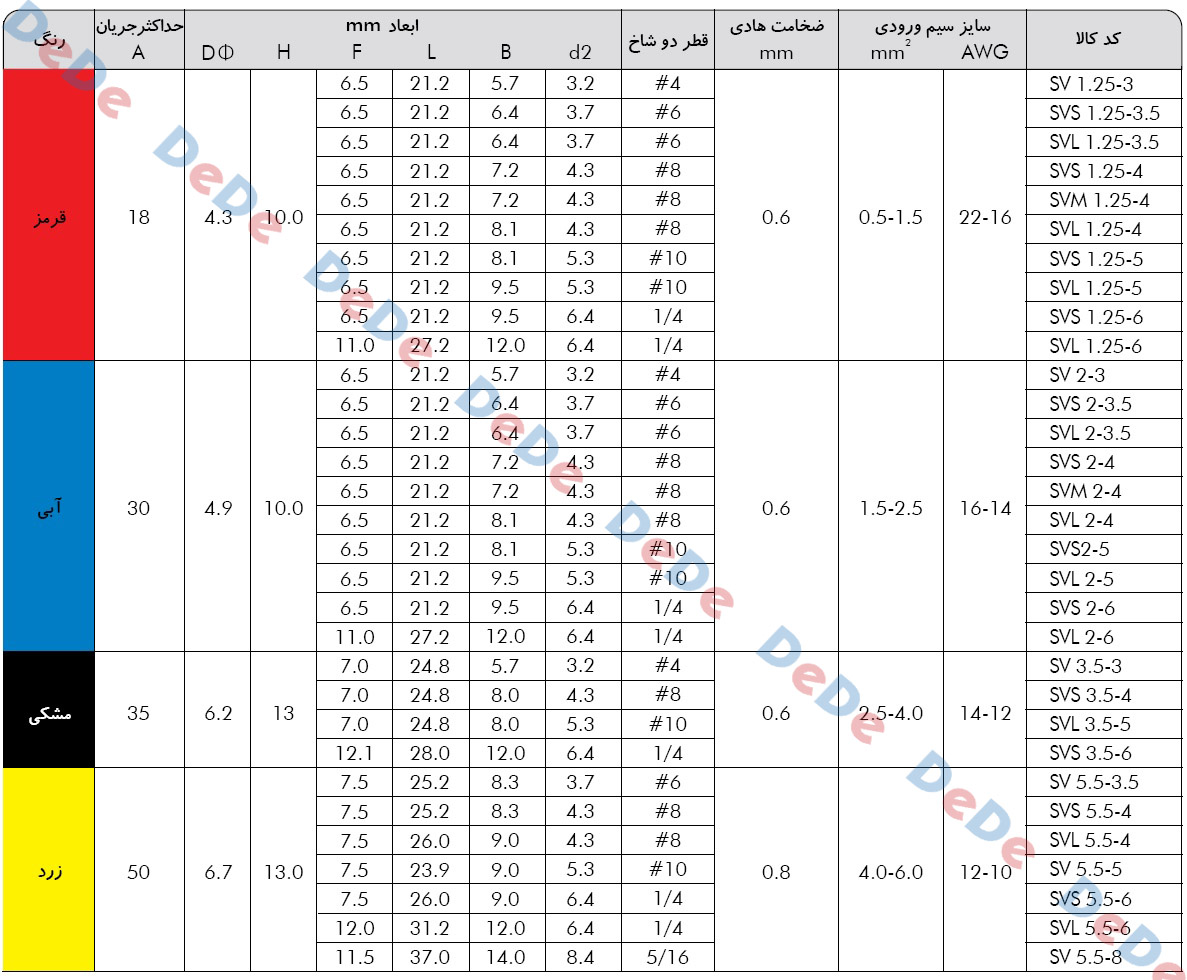

رنگ بندی و سایز سرسیم های دو شاخ روکش دار

جدول-سایز-های-سرسیم-دو-شاخ

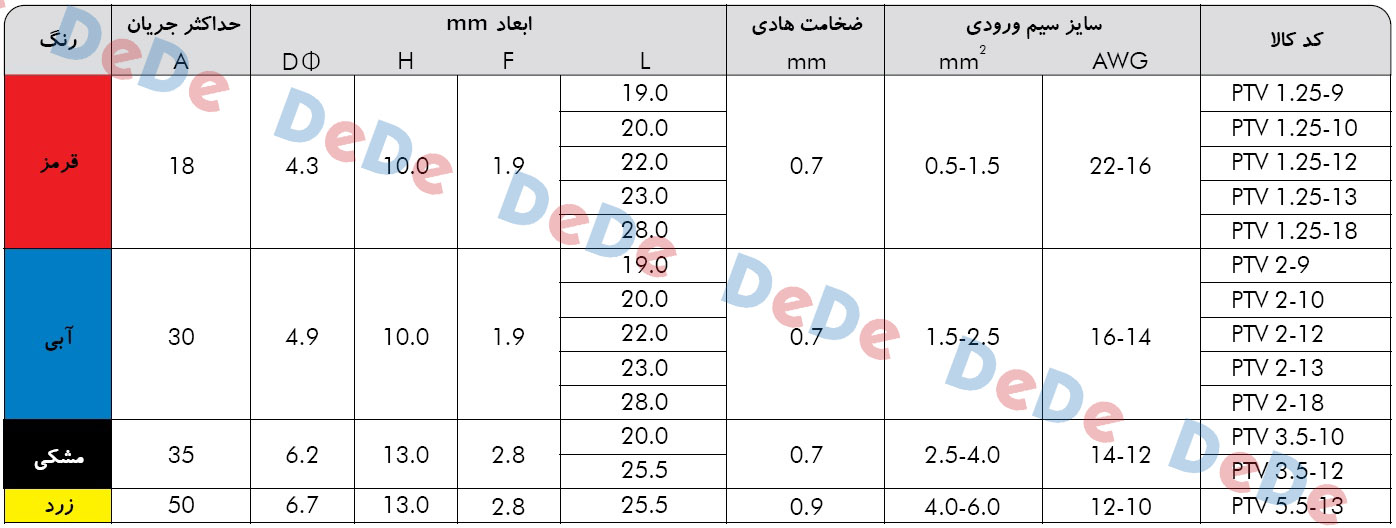

رنگ بندی و سایز سرسیم های سوزنی روکش دارجدول-سایز-های-سرسیم-میخی

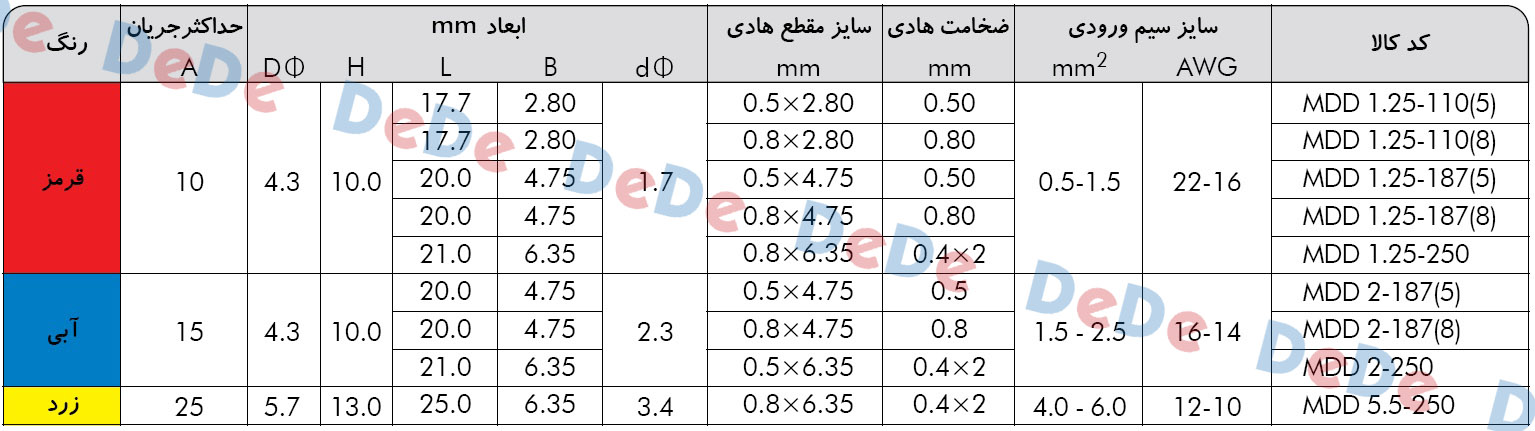

رنگ بندی و سایز سرسیم های فیشی نری روکش دار

جدول-سایز-های-سرسیم-فیشی-نری

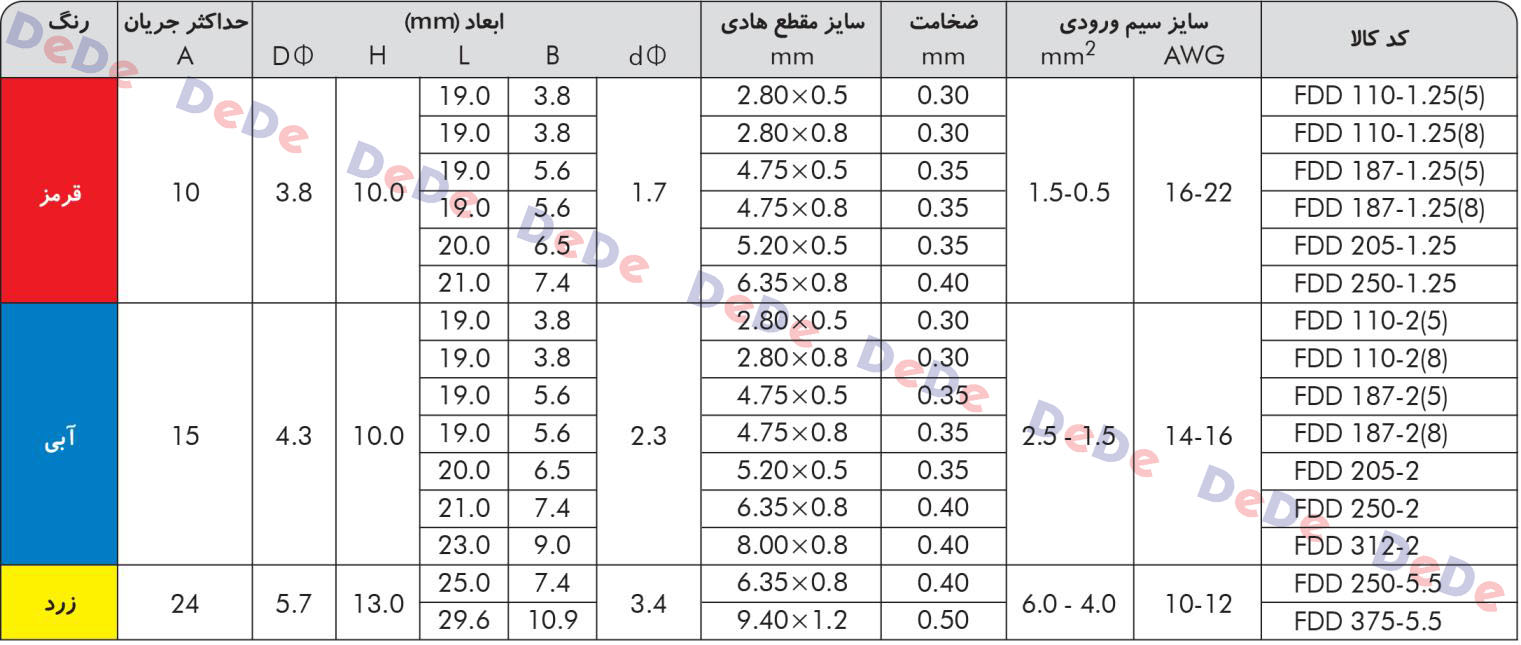

رنگ بندی و سایز سرسیم های فیشی مادگی روکش دار

جدول-سرسیم-فیشی-مادگی

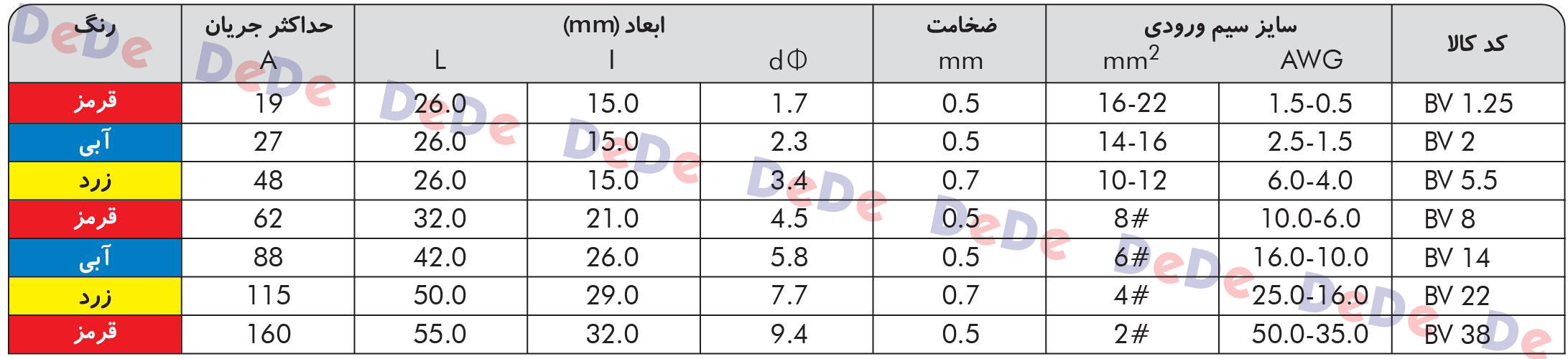

رنگ بندی و سایز سرسیم های رابط

جدول-سرسیم-رابط

اهمیت رنگ بندی در سرسیم و وایرشو

یکی از دلایل اصلی استفاده از رنگ بندی در سرسیم‌ها و وایرشوها، تسهیل فرآیند انتخاب و نصب سیم‌ها است. هر رنگ به یک سایز خاص از سیم و یک محدوده جریان الکتریکی اشاره دارد. این استانداردهای رنگی به نصاب‌ها و تکنسین‌ها کمک می‌کند تا بدون نیاز به اندازه گیری دقیق، بتوانند به راحتی سیم‌ها و اتصالات مناسب را انتخاب کنند. علاوه بر این، رنگ بندی استاندارد می‌تواند از بروز خطاهای اتصال و نصب جلوگیری کند و ایمنی سیستم‌های الکتریکی را افزایش دهد.

رنگ‌های رایج در سرسیم و وایرشو و معنای آن‌ها

در سیستم‌های الکتریکی، سرسیم‌ها و وایرشوها بر اساس سایز سیم‌ها و جریان الکتریکی دارای رنگ‌های مختلفی هستند. هر رنگ نشان دهنده‌ی محدوده خاصی از اندازه سیم و جریان است. در ادامه به بررسی رنگ‌های رایج و معنای آن‌ها می‌پردازیم:

سرسیم و وایرشو قرمز

رنگ قرمز در سرسیم‌ها و وایرشوها معمولاً به سیم‌هایی با قطر کوچک و جریان پایین اشاره دارد. این رنگ برای سیم‌هایی با قطر ۰.۵ تا ۱.۵ میلی‌متر مربع (معادل AWG 22-16) استفاده می‌شود و معمولاً برای پروژه‌هایی با جریان‌های کم مانند سیستم‌های روشنایی خانگی و اتصالات ساده کاربرد دارد.

همچنین بخوانید: سرسیم – انواع سایز سرسیم – قیمت و خرید

سرسیم و وایرشو آبی

سرسیم و وایرشوهای آبی رنگ برای سیم‌هایی با سایز متوسط به کار می‌روند. این رنگ برای سیم‌هایی با قطر ۱.۵ تا ۲.۵ میلی‌متر مربع (معادل AWG 16-14) استفاده می‌شود. این سایز سیم معمولاً در سیستم‌های برق صنعتی و پروژه‌های الکتریکی که نیاز به جریان‌های متوسط دارند، مورد استفاده قرار می‌گیرد. سرسیم‌های آبی رنگ برای استفاده در سیستم‌های تهویه مطبوع و صنایع خودروسازی نیز کاربرد دارند.

سرسیم و وایرشو زرد

رنگ زرد در سرسیم‌ها و وایرشوها نشان دهنده‌ی سیم‌هایی با سایز بزرگ‌تر و جریان‌های قوی‌تر است. این رنگ برای سیم‌هایی با قطر ۲.۵ تا ۶ میلی‌متر مربع (معادل AWG 12-10) استفاده می‌شود و در پروژه‌هایی با نیاز به جریان‌های بالا مانند تابلوهای برق صنعتی و سیستم‌های برق رسانی خودروها کاربرد دارد. سرسیم‌های زرد رنگ به دلیل ظرفیت بالا برای اتصالات برقی سنگین بسیار مورد استفاده قرار می‌گیرند.

سرسیم و وایرشو سبز و مشکی

سرسیم‌ها و وایرشوهای سبز و مشکی معمولاً برای سیم‌های بسیار بزرگ‌تر و جریان‌های بسیار قوی به کار می‌روند. این رنگ‌ها برای سیم‌هایی با قطر بیش از ۶ میلی‌متر مربع استفاده می‌شوند و در پروژه‌های صنعتی سنگین، مانند شبکه‌های برق فشار قوی، به کار می‌روند. انتخاب این رنگ‌ها برای سیم‌هایی با ولتاژ بالا و جریان قوی نشان دهنده اهمیت ایمنی در این گونه پروژه‌ها است.

سرسیم و وایرشو سفید

سرسیم‌ها و وایرشوهای سفید برای سیم‌های کوچک‌تر با جریان‌های کمتر از رنگ‌های دیگر استفاده می‌شوند. این رنگ بیشتر در سیستم‌های کوچک و دستگاه‌های الکترونیکی کاربرد دارد و نشان دهنده‌ی سیم‌های با قطر ۰.۲۵ تا ۱ میلی‌متر مربع است. رنگ سفید برای استفاده در پروژه‌هایی با ولتاژ و جریان‌های پایین مانند مدارهای الکترونیکی خانگی مناسب است.

همچنین بخوانید: وایرشو – انواع سایز وایرشو – قیمت و خرید

دلایل استفاده از رنگ بندی در سرسیم‌ها و وایرشوها

استفاده از رنگ بندی در سرسیم‌ها و وایرشوها چندین مزیت مهم دارد که در ادامه به برخی از آن‌ها اشاره می‌کنیم:

  1. سهولت در شناسایی: رنگ بندی استاندارد به نصابان کمک می‌کند تا به راحتی سیم‌ها و سرسیم‌های مناسب را برای هر پروژه شناسایی کنند. این امر باعث کاهش زمان نصب و جلوگیری از اشتباهات احتمالی می‌شود.
  2. افزایش ایمنی: استفاده از رنگ‌های مختلف برای سیم‌ها و وایرشوها به کاربران کمک می‌کند تا سیم‌ها را بر اساس جریان و ولتاژ مناسب انتخاب کنند. این کار باعث افزایش ایمنی سیستم و جلوگیری از بروز اتصال کوتاه یا آتش سوزی می‌شود.
  3. بهبود سازمان دهی: رنگ بندی در سیستم‌های پیچیده الکتریکی به سازمان دهی بهتر سیم‌ها کمک می‌کند. این موضوع به ویژه در پروژه‌های بزرگ مانند سیم کشی ساختمان‌ها یا پروژه‌های صنعتی اهمیت زیادی دارد.
  4. استانداردسازی: استفاده از رنگ‌های استاندارد بین المللی به نصابان و تکنسین‌ها در کشورهای مختلف امکان می‌دهد تا به راحتی از یک سیستم یکپارچه برای اتصالات الکتریکی استفاده کنند. این امر به هماهنگی بیشتر در پروژه‌های مختلف کمک می‌کند.

نحوه انتخاب رنگ مناسب سرسیم و وایرشو

برای انتخاب رنگ مناسب سرسیم و وایرشو باید چند فاکتور مهم در نظر گرفته شود:

  1. قطر سیم: اولین عامل در انتخاب رنگ سرسیم یا وایرشو، قطر سیم است. هر رنگ به یک محدوده خاص از سایز سیم‌ها اختصاص داده شده است، بنابراین باید بر اساس اندازه سیم مورد نظر، رنگ مناسب را انتخاب کنید.
  2. جریان الکتریکی: میزان جریان الکتریکی عبوری از سیم نیز در انتخاب رنگ وایرشو اهمیت دارد. سیم‌هایی که نیاز به عبور جریان بیشتری دارند، باید با وایرشوهایی با رنگ‌های متناسب انتخاب شوند.
  3. نوع پروژه: بسته به نوع پروژه و محیطی که سیم‌ها در آن استفاده می‌شوند، ممکن است نیاز به استفاده از وایرشوهای عایق‌دار یا مقاوم در برابر شرایط خاص داشته باشید. در این حالت، رنگ وایرشو ممکن است به ویژگی‌های عایق بندی آن نیز اشاره داشته باشد.

نتیجه‌گیری

رنگ بندی سرسیم‌ها و وایرشوها نقش مهمی در نصب و استفاده ایمن از سیم‌های برق دارد. با استفاده از این سیستم کدگذاری رنگی، تکنسین‌ها می‌توانند به سرعت و دقت سیم‌ها و سرسیم‌های مناسب را انتخاب کرده و نصب کنند. رعایت استانداردهای رنگ بندی نه تنها به افزایش ایمنی کمک می‌کند، بلکه باعث می‌شود پروژه‌های الکتریکی به شکلی منظم‌تر و با خطاهای کمتری اجرا شوند.

در نهایت، توجه به انتخاب صحیح رنگ سرسیم و وایرشو در هر پروژه الکتریکی از اهمیت زیادی برخوردار است. با انتخاب درست این قطعات، می‌توان از عملکرد بهینه و طول عمر بالای سیستم‌های برقی اطمینان حاصل کرد و از خطرات احتمالی جلوگیری نمود.
