راهنمای نصب روکش حریم

راهنمای نصب روکش حریم

روکش حریم یکی از مهم‌ترین تجهیزات ایمنی در شبکه‌های توزیع برق است که وظیفه حفاظت از کابل‌های برقدار در برابر تماس‌های ناخواسته را بر عهده دارد. این روکش‌ها عمدتاً در محیط‌های پرخطر، مثل محل عبور افراد یا حیوانات، نصب می‌شوند تا از بروز حوادث برق‌گرفتگی جلوگیری کنند. نصب صحیح این روکش‌ها برای حفظ ایمنی شبکه الزامی است.
فرآیند نصب روکش حریم شامل چند مرحله مهم است که از آماده‌سازی کابل شروع می‌شود. ابتدا باید سطح کابل کاملاً تمیز شده و فاقد هرگونه گردوغبار، چربی یا آلودگی باشد. سپس با دقت، روکش حریم روی کابل قرار می‌گیرد و با ابزار مخصوص به‌صورت کامل فیکس می‌شود.
در مرحله بعد، اتصال انتهای روکش و عایق‌کاری نقاط حساس اهمیت زیادی دارد. استفاده از چسب‌های مخصوص، بست‌های مقاوم و در صورت نیاز، روکش‌های حرارتی برای محکم‌کردن انتها توصیه می‌شود. این نکات باعث جلوگیری از نفوذ رطوبت و آسیب‌دیدگی روکش در بلندمدت خواهد شد.
در نهایت، باید پس از نصب، کلیه اتصالات و سطح روکش حریم بازبینی شود تا از عدم وجود پارگی، بازماندگی یا ناصافی اطمینان حاصل شود. رعایت دستورالعمل‌های استاندارد نصب، تضمین‌کننده عملکرد صحیح این محصول خواهد بود. این کار به حفظ ایمنی افراد و تجهیزات در محیط‌های پرخطر کمک می‌کند.

فهرست محتوا

woer

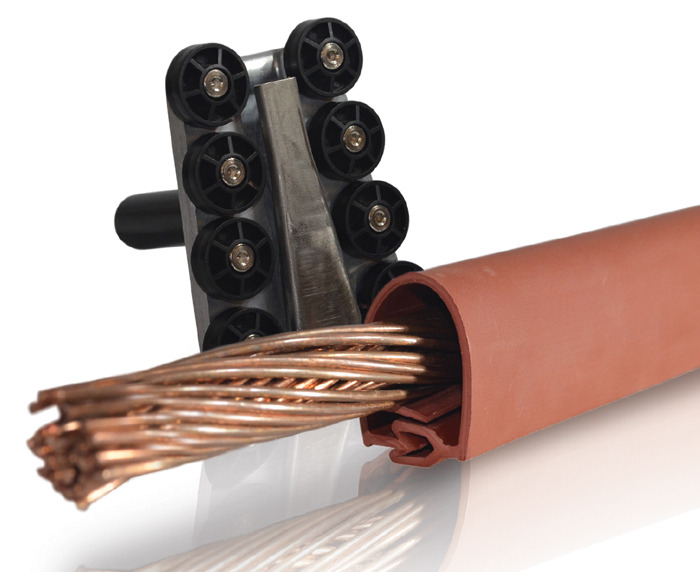

راهنمای نصب روکش حریم (روکش سیم هوایی/کاور سیم)

روکش حریم، تا ولتاژ نامی تعریف شده، به سان عایق سیم، و در ولتاژ های بالاتر از آن، به عنوان جدا کننده مورد استفاده قرار می گیرد. این روکش، به صورت صفحه ای صاف است و به واسطه طراحی دو لبه روکش به صورتی که یک لبه، داخل لبه دیگر قفل می گردد، امکان نصب روکش حول سیم را فراهم می آورد. با توجه به این طراحی، نصب روکش حریم بدون نیاز به قطع سیم میسر است. طریقه نصب روکش بر روی سیم بدین صورت است که پس از قرار دادن روکش روی سیم، شیار های دو لبه روکش )یکی به شکل پیکان، و دیگری به صورت ریلی که پیکان در آن قفل می گردد( به صورت مستقیم و یا با بهره گیری از ابزار خاصی که جهت جفت کردن دو شیاراستفاده می گردد، حول سیم قفل می شوند. این قفل به صورتی است که به راحتی توسط باد، باران و طوفان باز نمی گردد، لیکن امکان باز کردن روکش با مقدار نیروی لازم توسط نصب کننده، و استفاده از روکش به صورت مجدد در مکان دیگر میسر است.در این قسمت می توانید راهنمای بهره برداری از روکش حریم را مطالعه نمایید.همچنین اگر شما هم تجربه ای در مورد نصب روکش حریم دارید از طریق نظرات همین مطلب با ما در میان بگذارید.

راهنمای-نصب-روکش-حریم

راهنمای نصب روکش حریم (روکش سیم هوایی/کاور سیم) بر روی سیم لخت هوایی به وسیله ابزار نصب مرتبط

راهنمای نصب روکش حریم از طریق ابزار نصب مرتبط به شرح زیر می باشد.

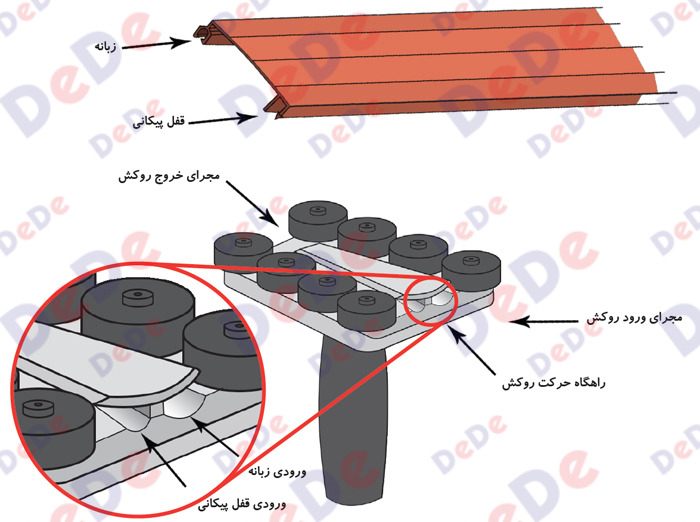

:الف) ساختار روکش حـریم و ابزار نصـب مرتبط

ساختار-روکش-حریم-و-ابزار-نصب-مرتبط-

ب) متعلقات لازم

  • گریس سیلیکونی جهت روان سازی قفل کردن روکش حریم
  • ماستیک آب بندی جهت آب بندی دو سر روکش حریم و جلوگیری از نفوذ رطوبت و گرد و غبار به داخل آن
  • چسب برق جهت اتصال دو تکه روکش حریم
  • کاتر جهت برش روکش حریم به طول دلخواه
  • دستکش پارچه ای جهت استفاده نصب کننده حین نصب
  • دفترچه راهنمای نصب مصور

لازم به ذکر است که کلیه این متعلقات، همراه هر ۴۰ متر (دو رول ۲۰ متری) روکش حریم ارسال می گردد.

ج) مراحل نصب

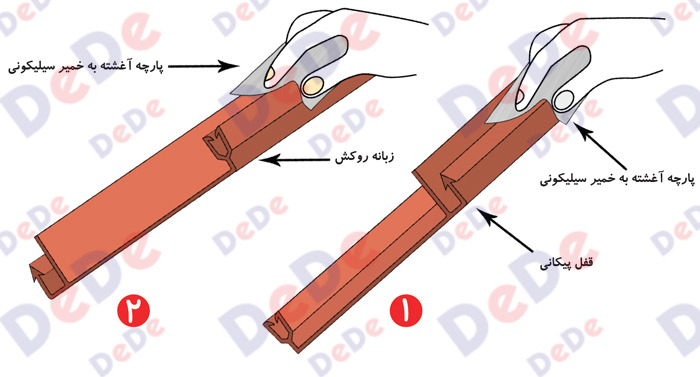

مرحله ۱) پارچه ای تمیز را به مقداری گریس سیلیکونی آغشته، و پارچه را بر روی زبانه های روکش می کشیم تا گریس سیلیکونی بر روی آن بنشیند.

مرحله-اول-نصب-روکش-حریم

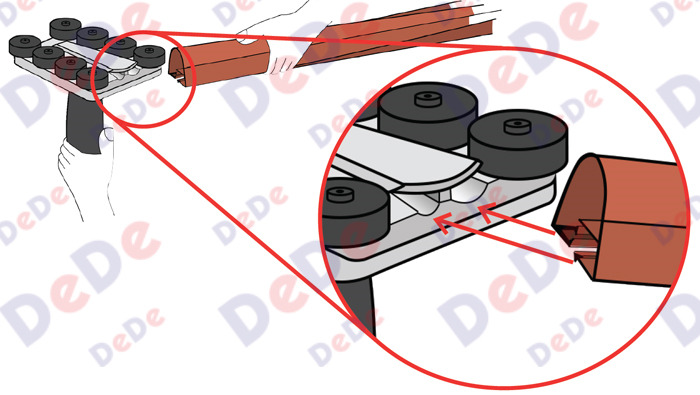

مرحله ۲) زبانه های روکش را به داخل ابزار نصب هدایت نموده، به نحوی که زبانه روکش و قفل پیکانی مطابق تصویر زیر ما بین راهگاه و غلطک های ابزار نصب قرار داده شود. نحـوه قرار گیـری قفل پیکانی و زبانه روکــش بر روی راهــگاه ابزار در تصویر زیر نشان داده شده است.مرحله-دوم-نصب-روکش-حریم

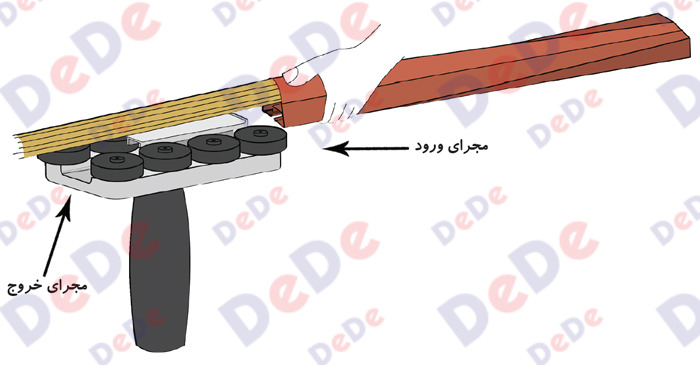

مرحله ۳) ابـزار را به صورت موازی با روکش و در امتداد آن حرکت داده تا کل روکش بر روی سیم قفل و بسته گردد.مرحله-سوم-نصب-روکش-حریم

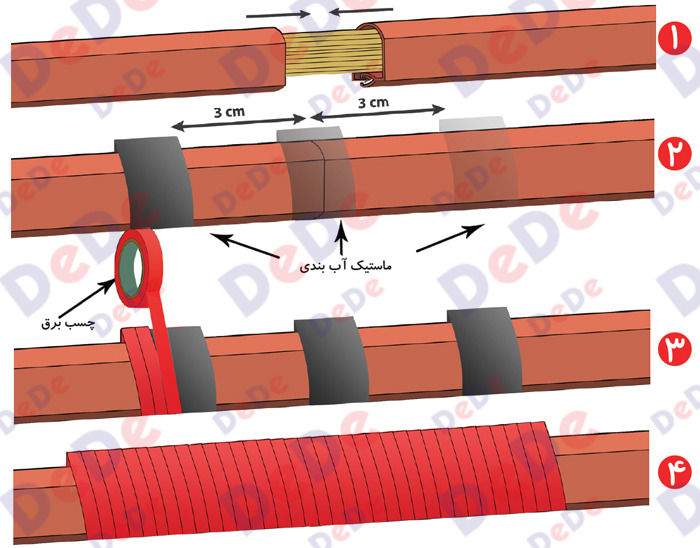

مرحله ۴) به تعداد و طول روکــش حریــم لازم بر روی سـیم به همین منوال نصب می نماییم. جهت آب بندی محــل تلاقی دو تکه روکـش حریــم، ماستیک آب بندی مشکی را حدود ۳ سانتیمتر قبل از انتهای دو ســر روکش و همچنین محل تلاقی آنها پیچیده سپــس چســب برق را بر روی یکــی از ماستـیک ها پیــچانده و تا ســردیگر ماستیک بر روی تکه دوم روکـــش حــریم امتداد می دهیـم تا چسـب برق بر روی هر سه ماستیک آب بندی قرار گیرد.
مرحله-چهارم-نصب-روکش-حریم
