راهنمای بهره بردای درپوش بوشینگ حفاظتی

لیست قطعات کیت و راهنمای نصب درپوش بوشینگ حفاظتی

بر روی انواع کابل

Uo/U (Um) 12/20(24) kV

۲۵۰ و ۶۳۰ آمپر

بر روی بوشینگ مدل C (طبق استاندارد EN50180، EN50181 و DIN47636)

کد گروه کالا:

WTS24-C250 (250 آمپر)

WTS24-C630 (630 آمپر)

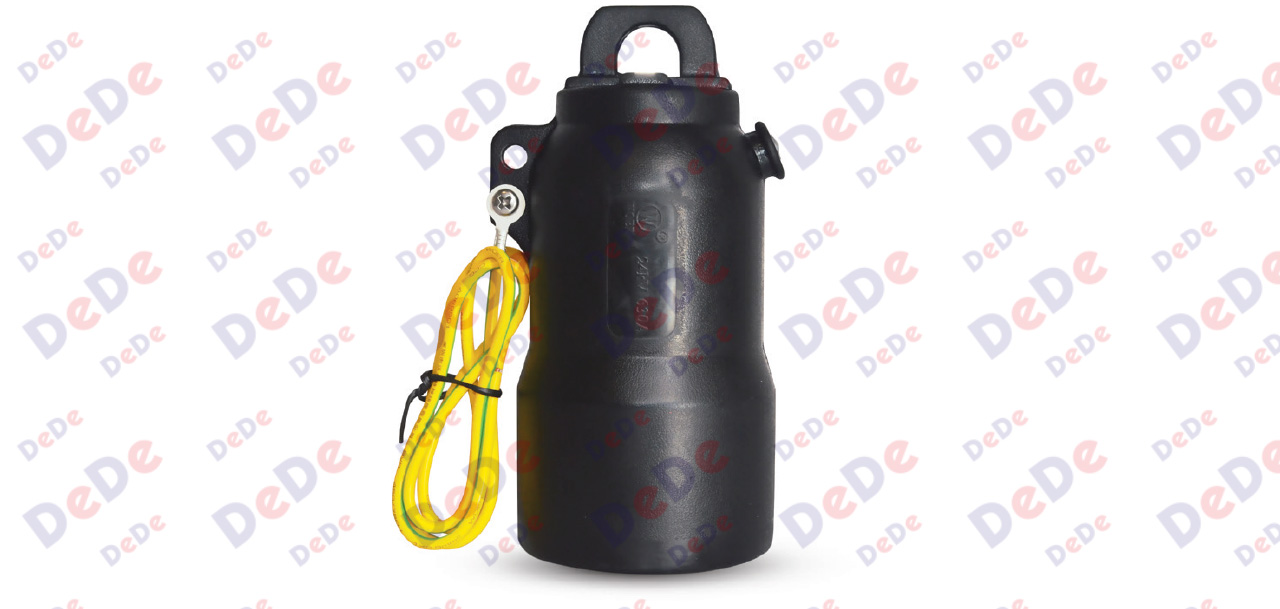

با سلام و تشکر از انتخاب درپوش حفاظتی بوشینگ woer

راهنمای نصب درپوش حفاظتی بوشینگ به شرح زیر می باشد:

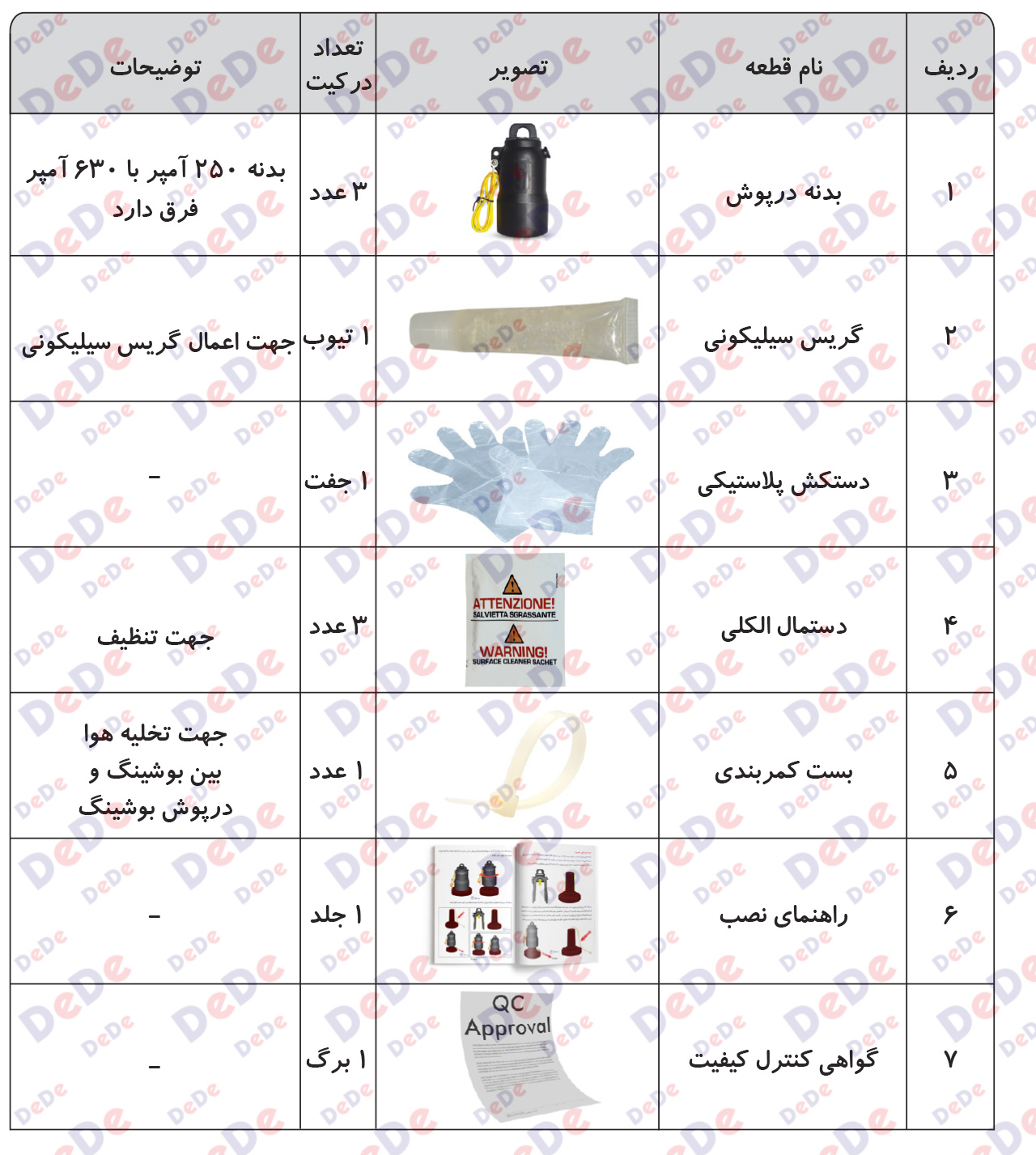

الف) لیست قطعات داخل هر کیت درپوش حفاظتی بوشینگ:

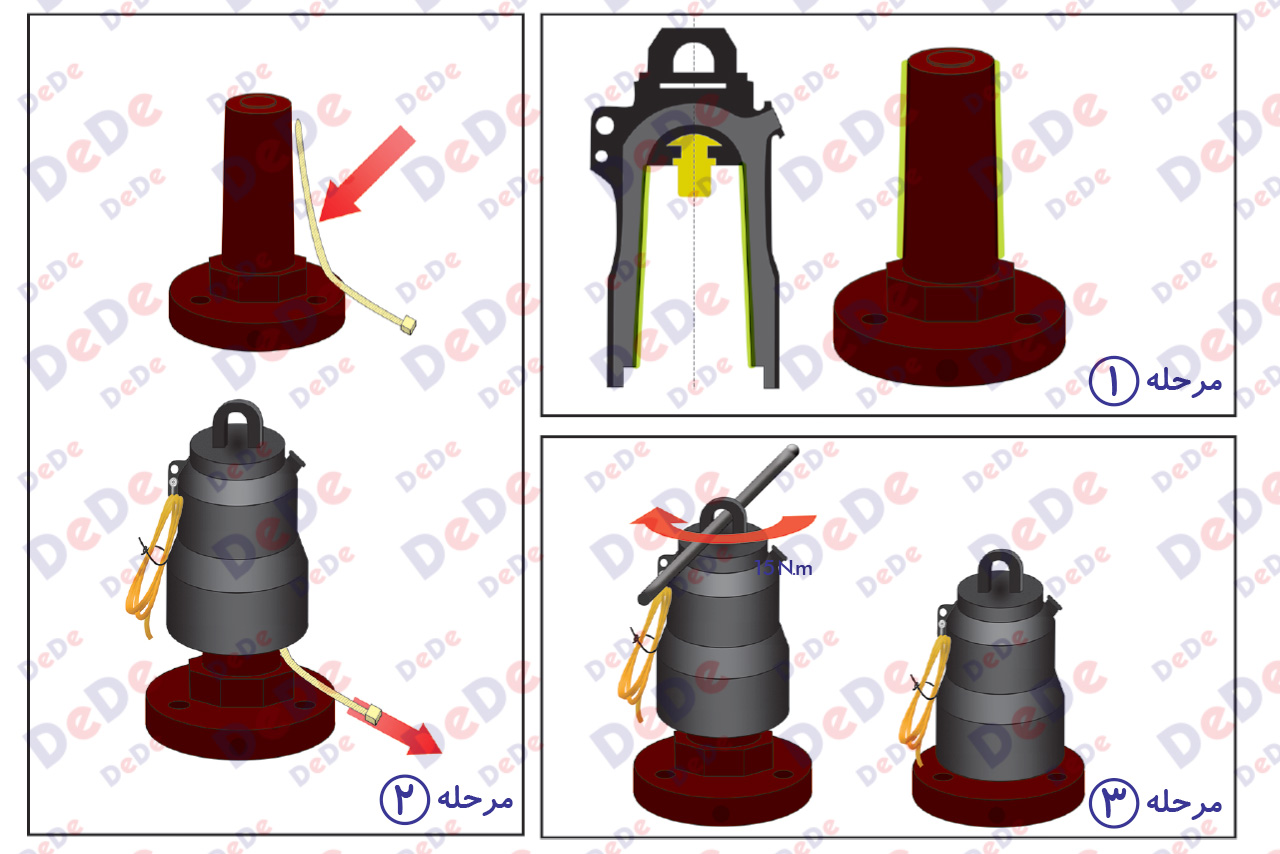

ب) مراحل نصب:
توجه مهم: قبل از نصب درپوش بوشینگ، از بی بار بودن کامل تجهیز و بوشینگ آن اطمینان حاصل نمایید.
زیر اقلامی که در بسته بندی درپوش بوشینگ موجود می باشد، خط کشیده شده است.

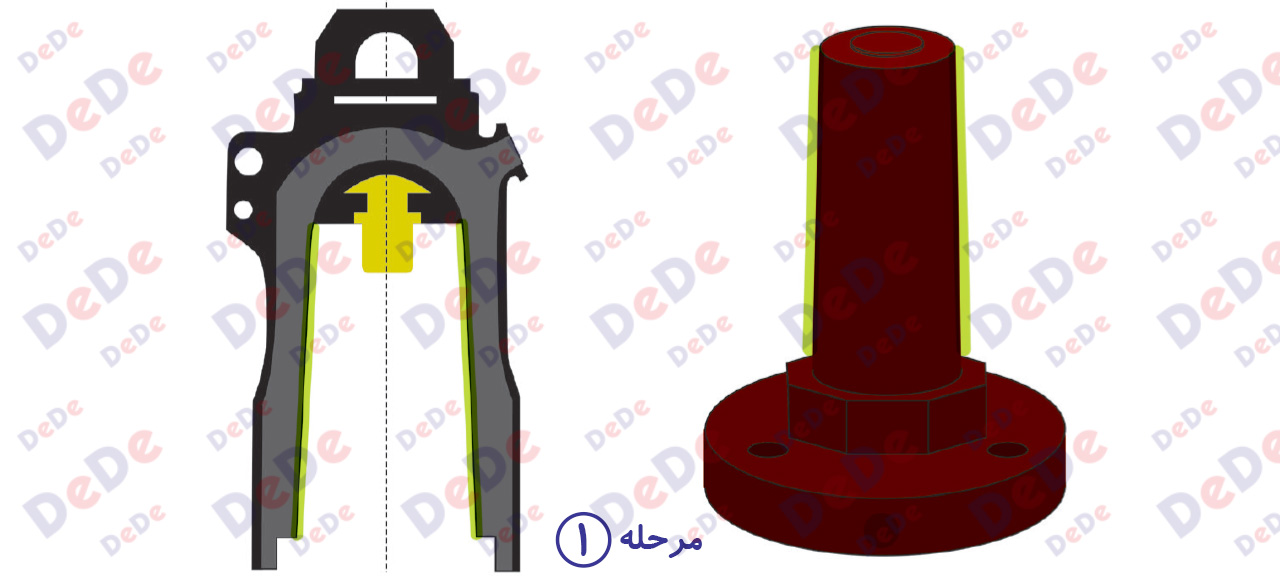

مرحله ۱) محیط بیرونی بوشینگ را با استفاده از دستمال الکلی تمیز میکنیم.
مرحله ۲) محیط بیرونی بوشینگ که در تماس با درپوش قرار می گیرد و داخل حفره بدنه درپوش را با استفاده از گریس سیلیکونی روانکاری می کنیم.

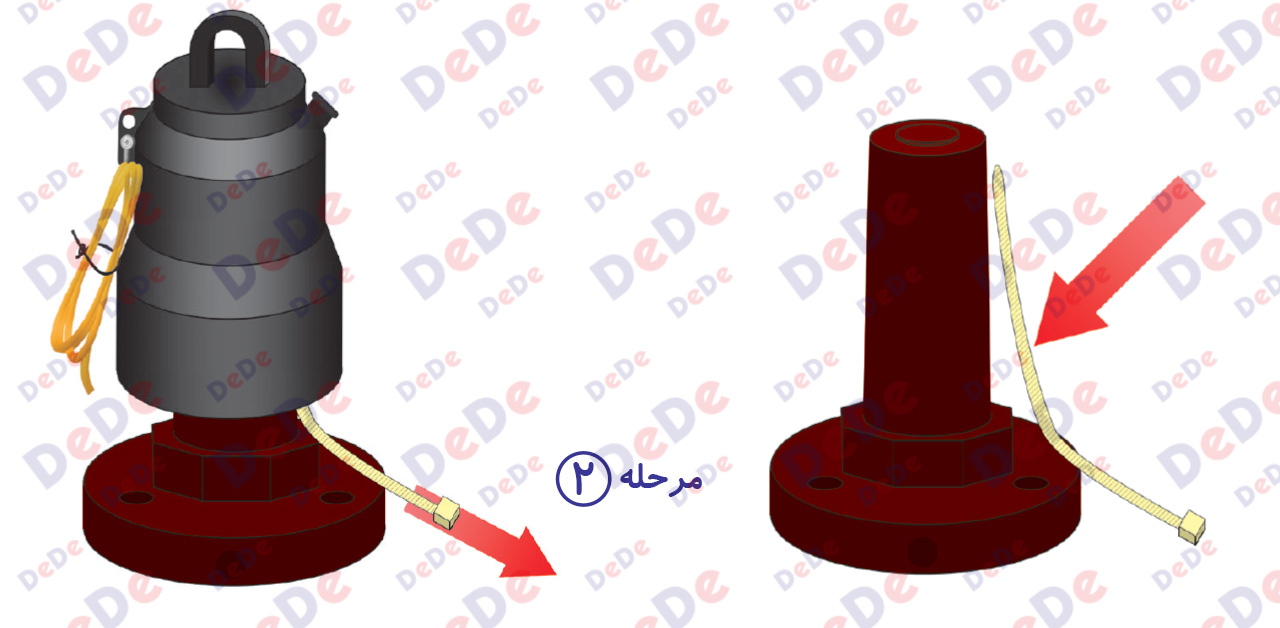

مرحله ۳) بست کمربندی را بر روی محیط بیرونی بوشینگ قرار داده و سپس بدنه درپوش را بر روی بوشینگ گذاشته، فشار داده و می چرخانیم تا درپوش تمام بوشینگ را بپوشاند. سپس بست کمربندی قرار گرفته ما بین بوشینگ و بدنه درپوش را بیرون می کشیم. لازم به ذکر است که استفاده از بست کمربندی در این مرحله جهت ایجاد فضا به منظور تخلیه هوای محبوس بین بوشینگ و بدنه درپوش می باشد.

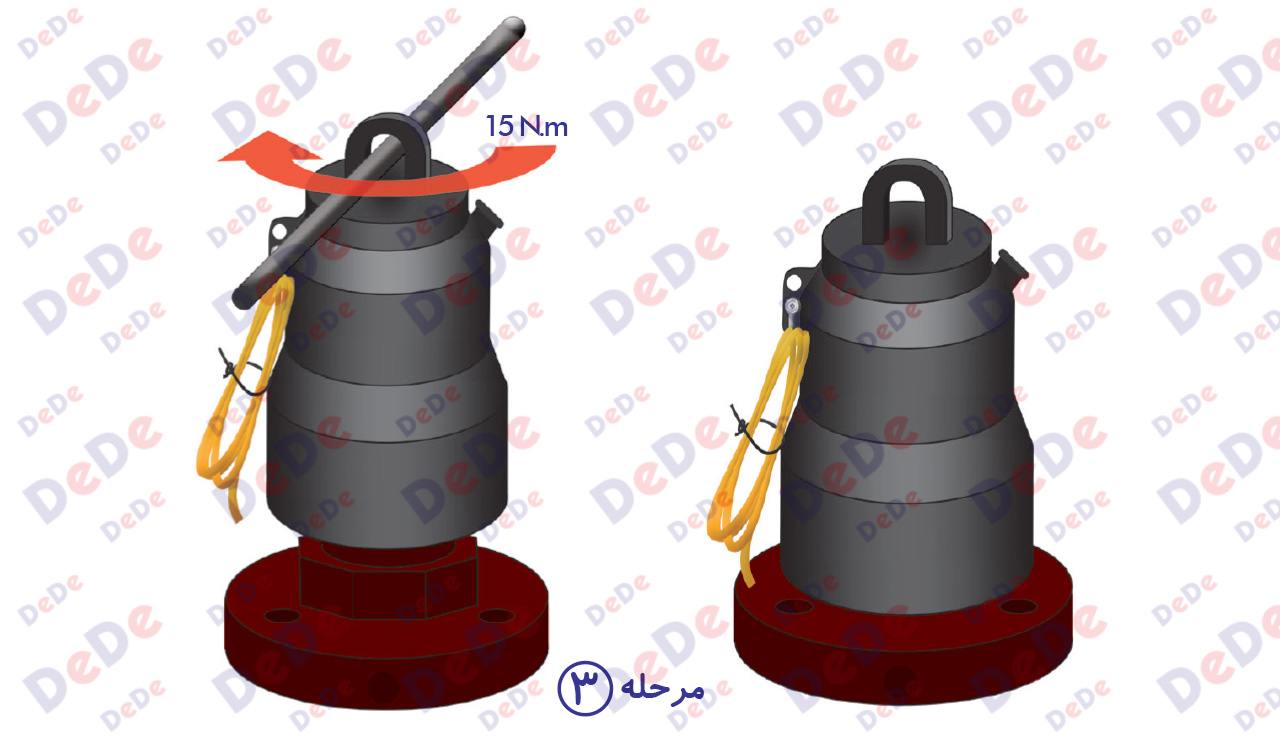

مرحله ۴) میله ای را داخل حفره بالای درپوش کرده و میله را چرخانده تا بدنه درپوش بر روی بوشینگ کاملاً سفت گردد. جهت جلوگیری از آسیب دیدگی درپوش گشتاور وارده به بدنه درپوش باید کمتر از ۱۵ نیوتن-متر باشد.

مرحله ۵) سیم ارت متصل به بدنه درپوش را به ارت سیستم متصل می کنیم. نصب کامل است.
