راهنمای بهره برداری عایق بردار کابل

راهنمای بهره برداری عایق بردار کابل به شرح زیر می باشد:

1) گارانتی:

شرکت آژاکس همواره تمامی تلاش خود را جهت ارائه محصولات با بهترین کیفیت را دارد. در این راستا و جهت پشتیبانی کامل از محصولا مورد عرضه و مصرف کننده نهایی، کلیه محصولات با برند DeDe Electric Group دارای گارانتی آژاکس می باشد. ابزار عایق بردار کابل نیز به مدت 6 ماه از زمان شروع استفاده (تاریخ فاکتور فروش آژاکس و یا نماینده فروش به مصرف کننده نهایی)، شامل گارانتی می باشد. لازم به ذکر است که این گارانتی، شامل تیغه ابزار که مصرفی تلقی می شود نمی گردد. هم چنین، شامل به کارگیری نادرست (مستقیم و یا غیر مستقیم)، استهلاک طبیعی، یا نگهداری نامناسب نمی شود.

2) مورد استفاده:

عایق بردار کابل (کد کالا: IRT) جهت جداسازی عایق از جنس XLPE در کابل های فشار متوسط مورد بهره برداری می باشد.

3) مشخصات:

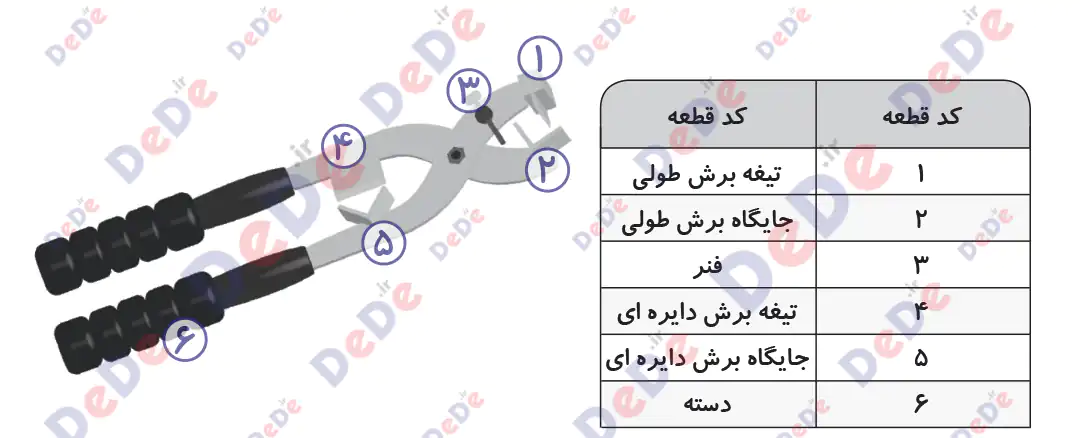

4) لیست قطعات:

5) نحوه استفاده:

الف) کابلی که در نظر است عایق از جنس XLPE آن را جدا کنیم را از محلی که می خواهیم عایق آن جدا شود بر روی جایگاه برش دایره ای (کد قطعه 5) قرار داده (ابزار عمود بر کابل قرار می گیرد)، و دسته ها را به هم نزدیک کرده تا تیغه برش دایره ای (کد قطعه 4) درون عایق کابل وارد شود. سپس ابزار را حول کابل می چرخانیم تا سطح مقطع XLPE مورد جداسازی به صورت کامل از XLPE سایر کابل جدا شود.

ب) سپس از قسمت جدا شده XLPE، کابل را بر روی جایگاه برش طولی (کد قطعه 2) گذاشته و دسته ها را به هم نزدیک کرده تا تیغه برش طولی (کد قطعه 1)، به صورت طولی XLPE را برش دهد. این حرکت را تا سر XLPE مورد جدا سازی انجام می دهیم. جهت جداسازی راحت تر، در چند مسیر این برش طولی انجام می گیرد.

ج) XLPE که ابتدا به صورت دایره ای از سایر XLPE کابل قطع شده، و سپس با تیغه به صورت طولی به دو یا چند قسمت شده را از هادی کابل با نیروی دست جدا می کنیم.
