راهنماي نصب مفصل رزینی فشار ضعيف

راهنماي نصب مفصل رزینی فشار ضعيف، به شرح زیر می باشد.

الف) تجهيزات لازم:

1. قیچی کابل (جهت برش کابل) (انواع قیچی های DeDe Electric Group با توجه به سطح مقطع کابل قابل تهیه می باشد)
2. غلاف بردار یا کاتر یا چاقوی کابل (جهت برش و جدا سازی غلاف و عایق (های) کابل) (غلاف بردار DeDe Electric Group با کد کالا JRT-PG5 قابل تهیه می باشد)
3. ابزار پرس رابط/کابلشو مناسب (جهت پـرس رابـط (ها) بر روی دو سر هادی (ها)) (انواع ابزار پرس دستی، هیدرولیک و برقی DeDe Electric Group قابل تهیه می باشد)
4. اره (جهت سایز کردن قاب مفصل با توجه به قطر کابل مورد مفصل بندی)
5. قیچی ساده (جهت قیچی کردن فویل حاوی مواد)

ب) مراحل نصب:

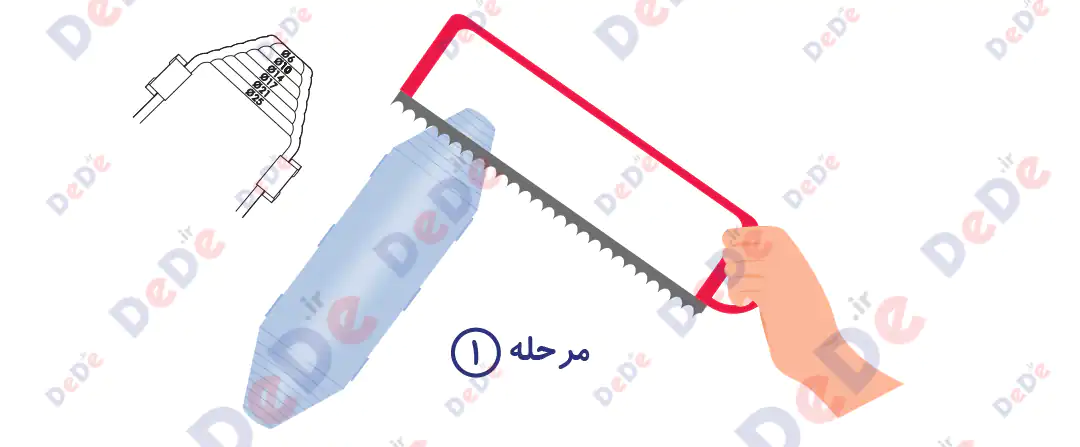

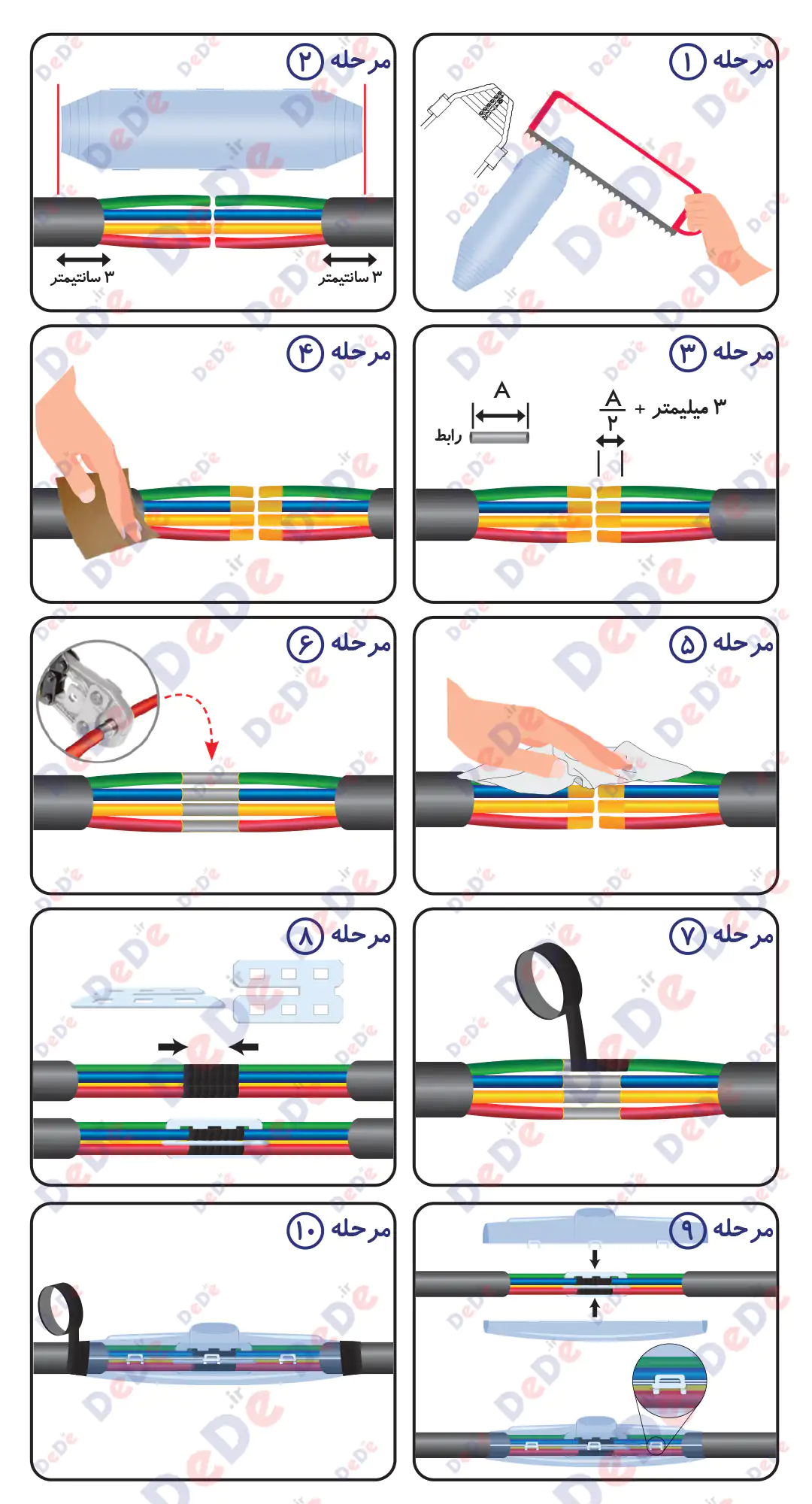

مرحله 1) قطر نهایی کابل مورد مفصل بندی را سنجش و دو سمت قاب مفصل رزینی را به نحوی از شیارهای اندازه-کن تعبیه شده روی آن برش می دهیم که سوراخ دو سمت قاب بسته شده برابر با قطر کابل مورد مفصل بندی گردد.

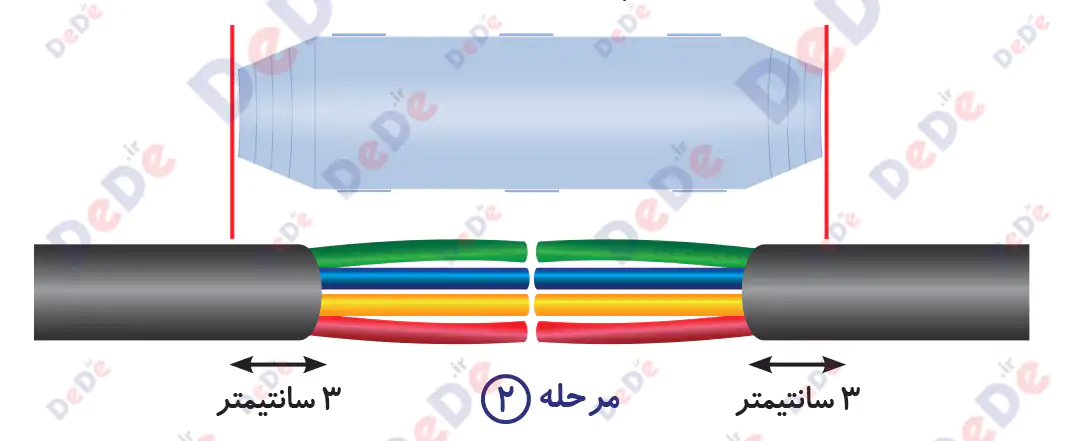

مرحله 2) بویسله غلاف بردار یا کاتر، غلاف بیرونی دو سرکابل را به مقدار طول قاب مفصل رزینی، منهای 6 سانتیمتر بر میداریم. مثلا، در صورتی که طول قاب مفصل 19 سانتیمتر باشد، به میزان 13 سانتیمتر غلاف نهایی کابل را جدا می کنیم.

مرحله 3) بوسیله کاتر یا چاقوی کابل، عایق هسته های کابل را به اندازه نصف طول رابط (موف) مـورد استفاده جهت آن هسته، به علاوه ۳ میلیمتر جدا می کنیم. مثلا، اگر طول رابط ۷۰ میلیمتـر بود، عـایق دو سـر را به اندازه ۳ + ۳۵، برابر با ۳۸ میلیمتر جدا می کنیم.

مرحله 4) بوسیله سمباده (موجود در کیت) ابتدا دو سر غلاف کابل را زبر می کنیم. این کار باعث افزایش سطح تماس غلاف کابل با رزین و نتیجتا چسبندگی بیشتر رزین به غلاف کابل و آب بندی بهتر می گردد.

مرحله 5) بوسیله دستمال الکلی موجود در کیت، هادی ها، عایق و غلاف نهایی کابل را تنظیف نموده تا گرد و غبار و ذرات PVC حاصل از سمباده زدن غلاف کابل به صورت کامل زدوده شود.

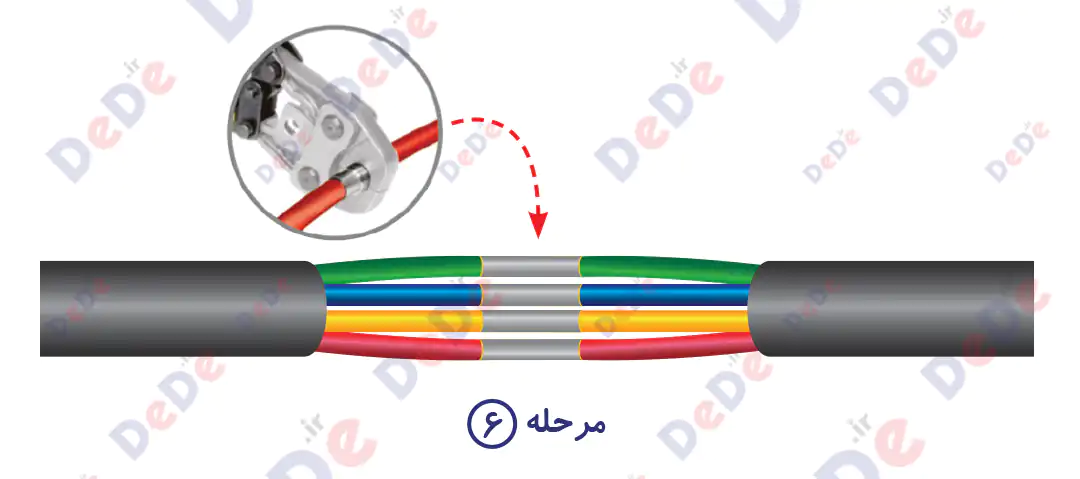

مرحله 6) هادی (های) فاز های کابل مرتبط به یکدیگر را با رابط (موف) از جنس آلومینیوم یا مس یا بیمتال (با توجه به جنس هادی های کابل) پوشانده و سپس بوسیله ابزار پرس مناسب، پرس می نماییم تا هادی ها به یکدیگر متصل گردند.

مرحله 7) حول هادی های رابط (موف) متصل شده را با چسب برق موجود در کیت می پوشانیم تا کاملا عایق گردند.

مرحله 8) دو قطعه جدا کننده مستطیلی شکل که در کیت مفصل موجود است را داخل یکدیگر کرده تا چهار خانه جدا کننده کابل تشکیل گردد. این قطعه را مابین هادی فازهای کابل قرارداده به نحوی که اتصالی بین فازهای کابل صورت نگیرد.

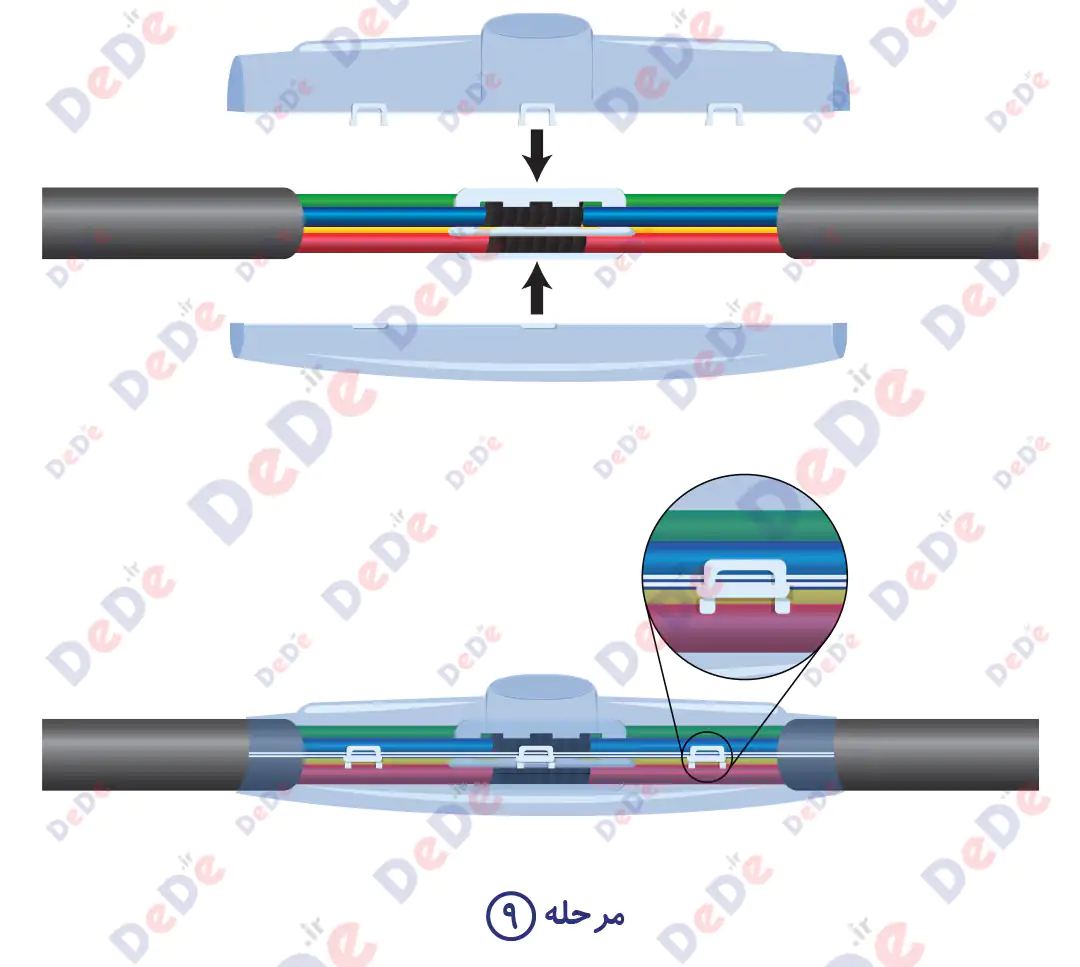

مرحله 9) دو قاب را حول و مرکز هادی های رابط (موف) زده شده کابل قرار داده و قاب ها را در یکدیگر با فشار دست قفل می کنیم.

مرحله 10) چسب برق (موجود در کیت) را دور محل تلافی کابل با قاب ها چند دور می پیچیم، به نحوی که نفوذ رزین از داخل قاب به بیرون آن امکان پذیر نباشد و همچنین، از حرکت قاب نسبت به کابل جلوگیری گردد.

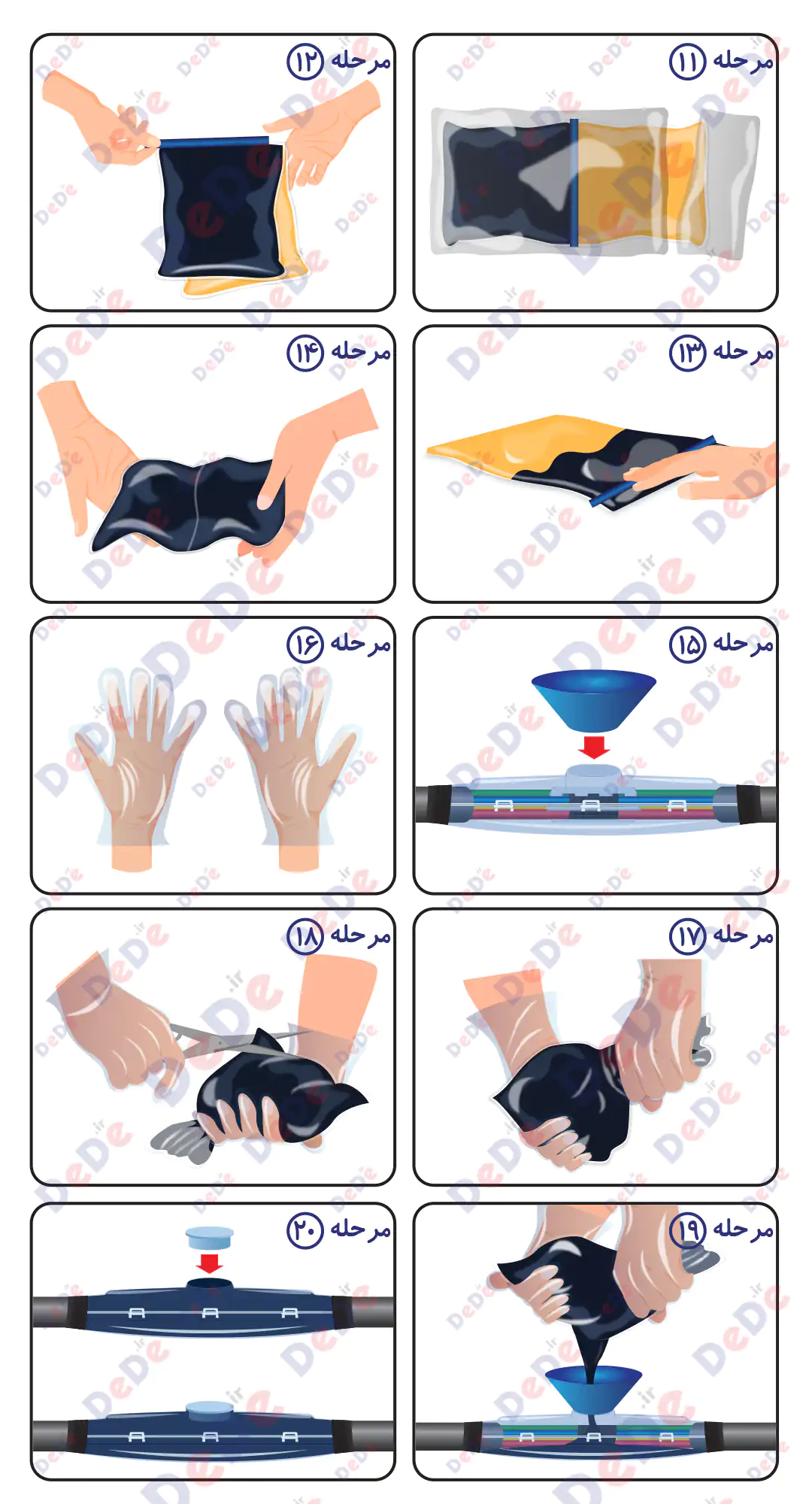

مرحله 11) پلاستیک شفاف رزین را باز می کنیم تا به فویل حاوی رزین برسیم.

مرحله 12) شیرازه سرمه ای رنگ جدا کننده نصب شده روی فویل که دو قسمت رزین پلی اورتان و سخت کننده رزین بوسیله آن از یکدیگر جدا شده، به صورت کشویی از فویل جدا می کنیم تا دو قسمت جدا شده بسته رزین یکی شوند.

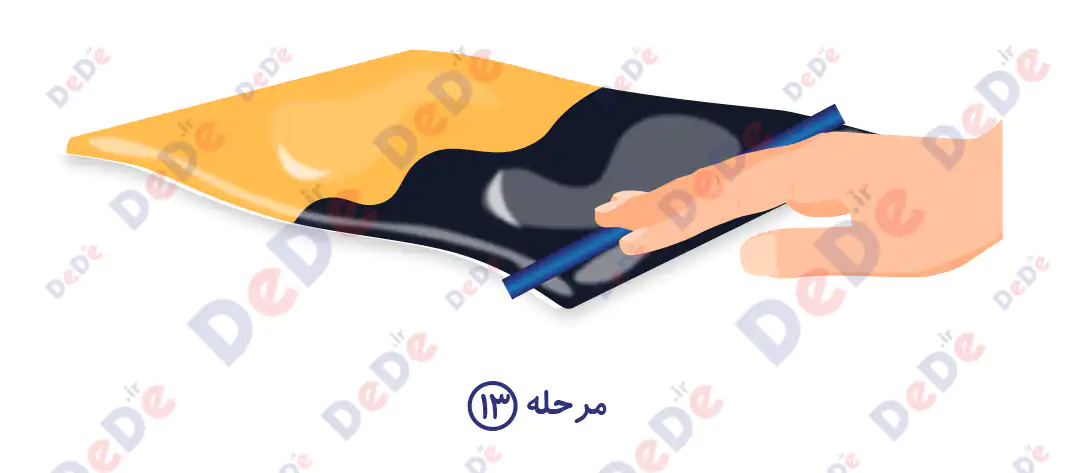

مرحله 13) به وسیله شیرازه و با نیروی دست، رزین را داخل قسمت سخت کننده حرکت داده تا با هم مخلوط شوند.

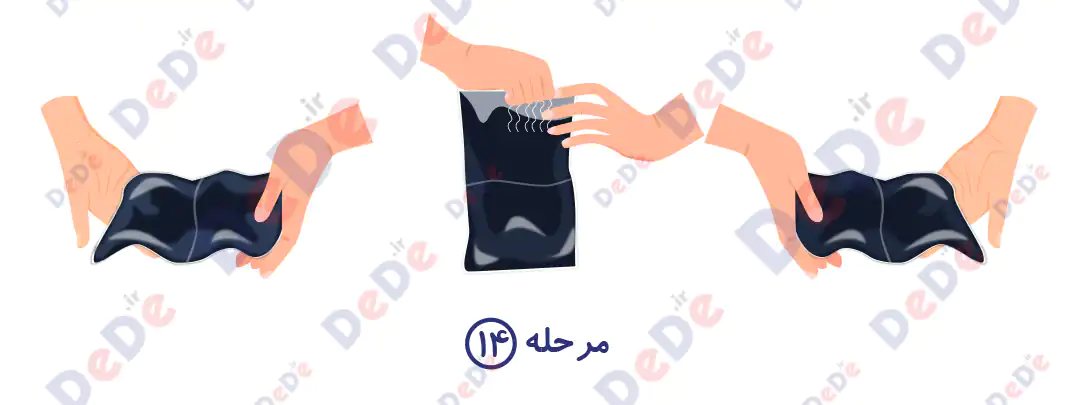

مرحله 14) دو قسمت رزین و سخت کننده را با تکان دادن و مالش فویل به صورت کامل با هم حداقل 3 دقیقه ترکیب می کنیم تا ترکیبی همگن از رزین و سخت کننده حاصل گردد. با توجه به واکنش از نوع گرماده (اگزوترمیک) دو ماده با یکدیگر، با ترکیب مواد با یکدیگر گرما ایجاد می گردد. لازم به ذکر است که ترکیب کامل رزین و سخت کننده در این مرحله بسیار حایز اهمیت می باشد. در صورت عدم ترکیب همگن و کامل، خواص عایقی الکتریکی و مکانیکی لازم جهت مفصل بندی مناسب کابل توسط مواد حاصل نمی گردد.

نکته: بهترین دما جهت ترکیب مواد با یکدیگر، بین 02 الی 03 درجه سانتی گراد می باشد، بنابر این، در صورتی که دمای محیط کمتر از 51 درجه سانتی گراد بود، قبل از مخلوط کردن رزین و سخت کننده، بسته فویلی رزین تا حدود 02 درجه سانتی گراد گرم شود.

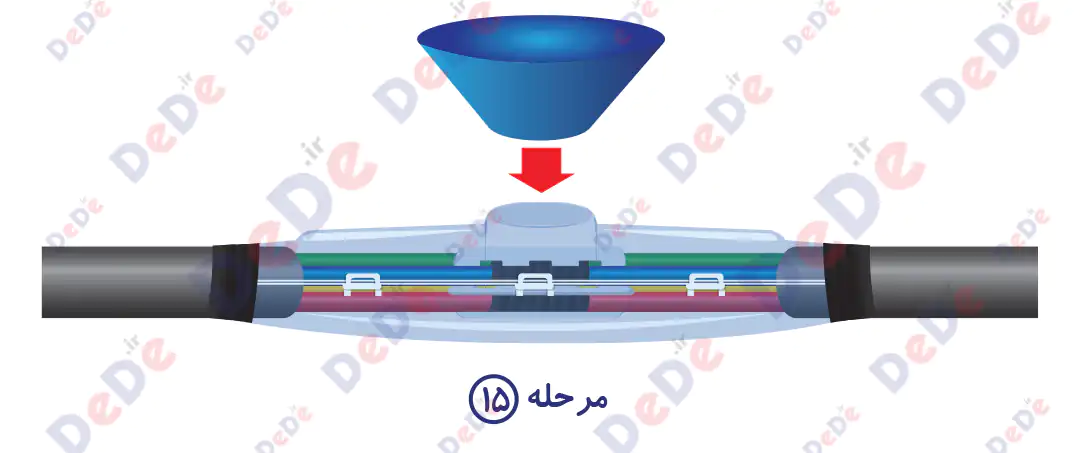

مرحله 15) قیف موجود در کیت را در دهانه سوراخ قاب مفصل قرار می دهیم.

مرحله 16) دستکش های پلاستیکی داخل کیت را می پوشیم تا از تماس رزین با پوست دست جلوگیری گردد.

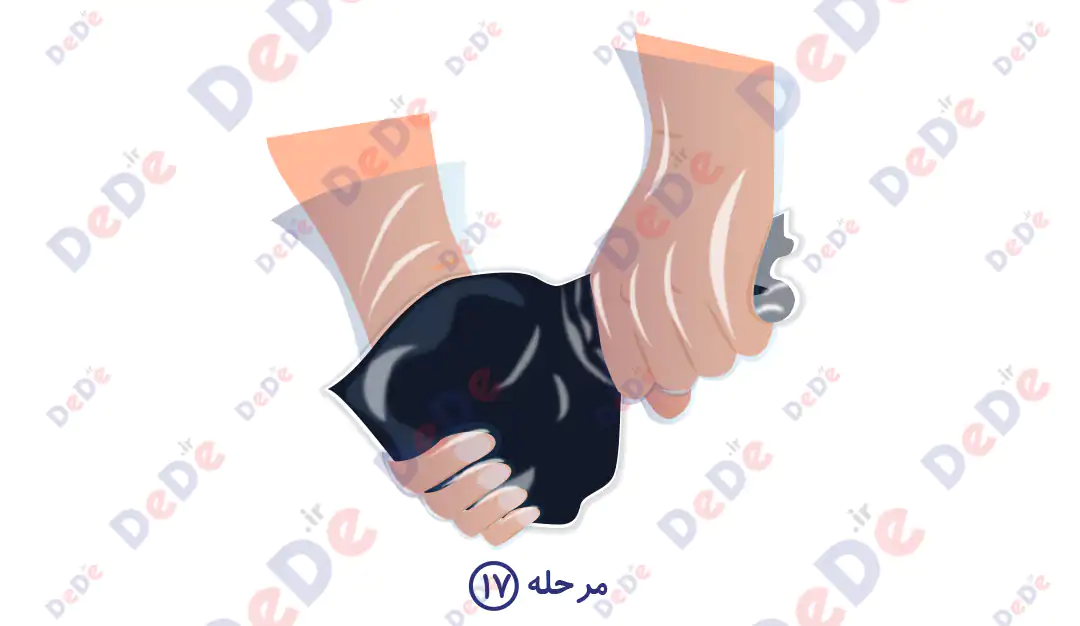

مرحله 17) پس از مخلوط شدن رزین و سخت کننده، جهت به حداقل رسانیدن پرتی مواد، مواد را در یک گوشه فویل با دست جمع می کنیم و قسمت خالی را با دست می فشاریم تا تسلط کامل جهت ریختن مواد با فشار دست ایجاد گردد.

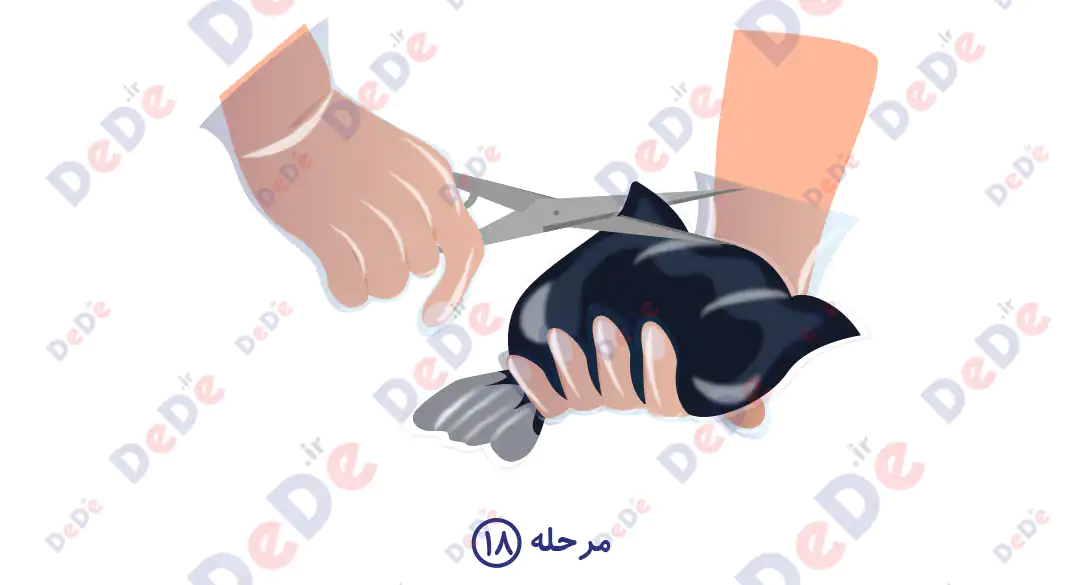

مرحله 18) گوشه بسته فویلی مواد که مواد به آن سمت جمع شده را با قیچی برش می دهیم. دقت گردد که بسته فویلی به سمتی گرفته شود تا با ایجاد برش، مواد از آن بیرون نریزد.

نکته: از تماس رزین با پوست دست جلوگیری گردد. در صورت تماس رزین با دست، دست با یک پارچه تمیز و سپس با آب و صابون شست و شو شود.

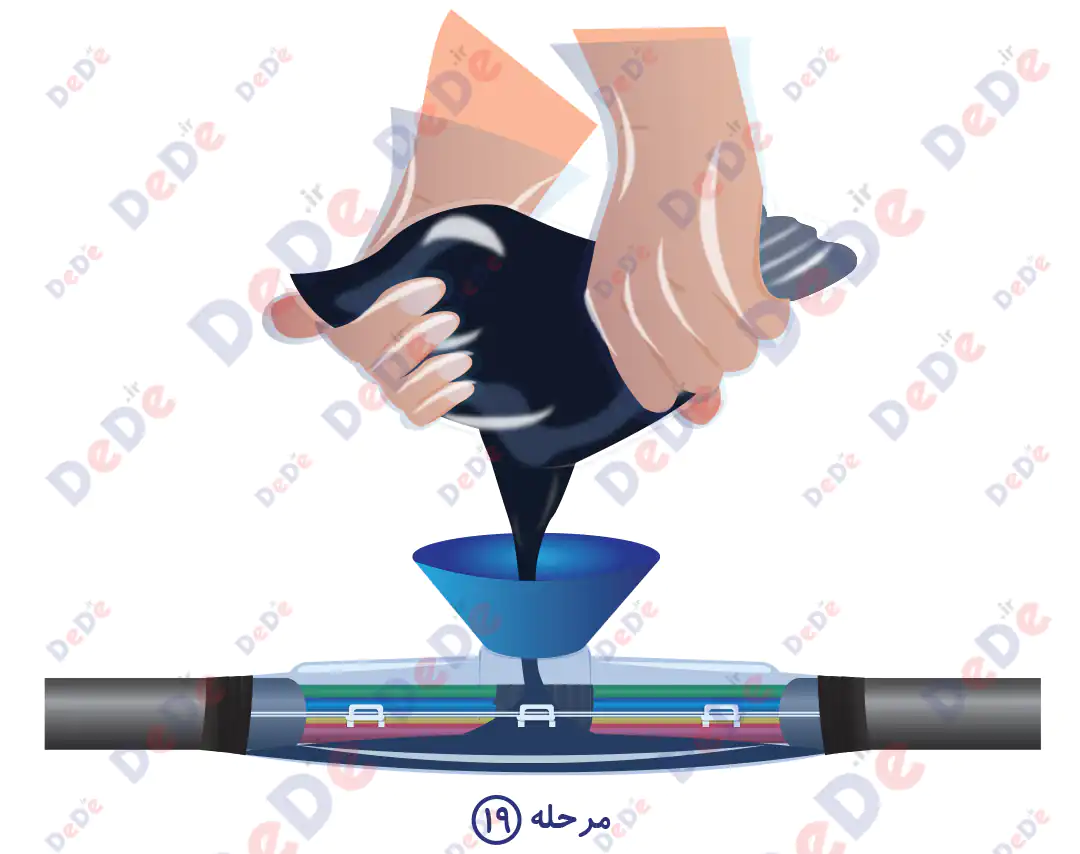

مرحله 19) مواد را از طریق قیف و با فشار دست داخل قاب می ریزیم. سرعت ریختن مواد به صورتی باشد که کل قاب مملو از رزین گردد و رزین تا مرکز قاب (محل سوراخی که مواد از آن داخل قاب می گردند) پر گردد.

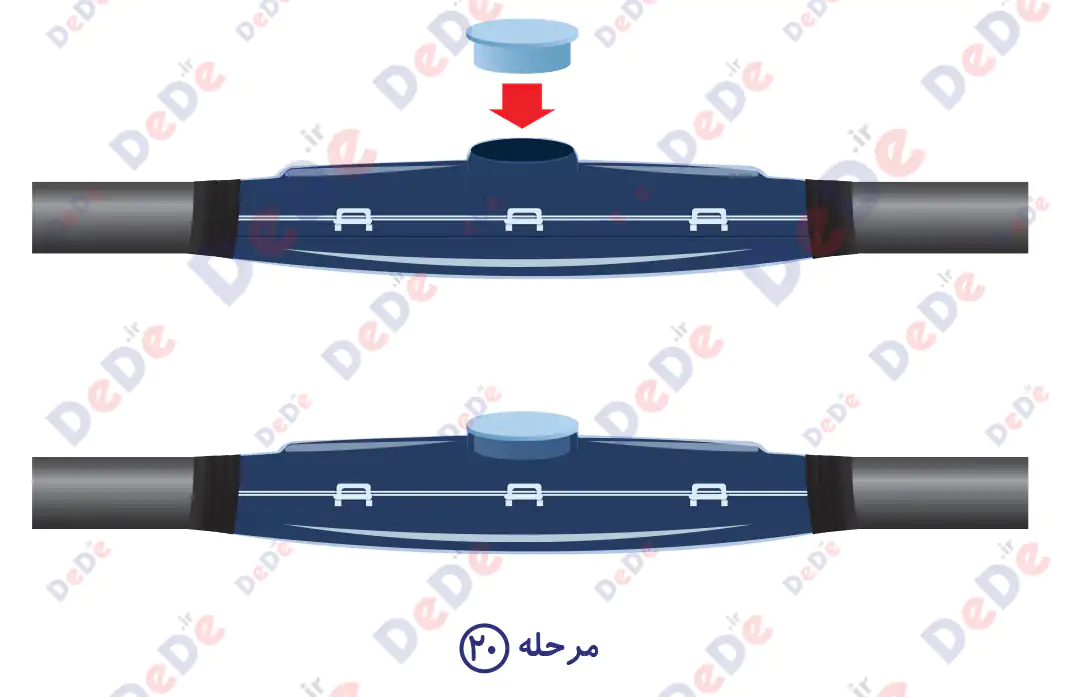

مرحله 20) درب دایره ای شکل قاب مفصل موجود در کیت را می بندیم.

مرحله 21) حدود یک ساعت کابل مفصل بندی شده را رها می کنیم تا رزین به صورت کامل سفت شود. پس از آن، مفصل آماده بهره برداری می باشد. لازم به ذکر است که حداکثر استحکام نهایی مواد پس از حدود 42 ساعت حاصل می شود، لیکن از 1 ساعت پس از نصب، مفصل آماده بهره بردای (دفن زیر خاک یا انداختن داخل چاه آب و …) می باشد.
