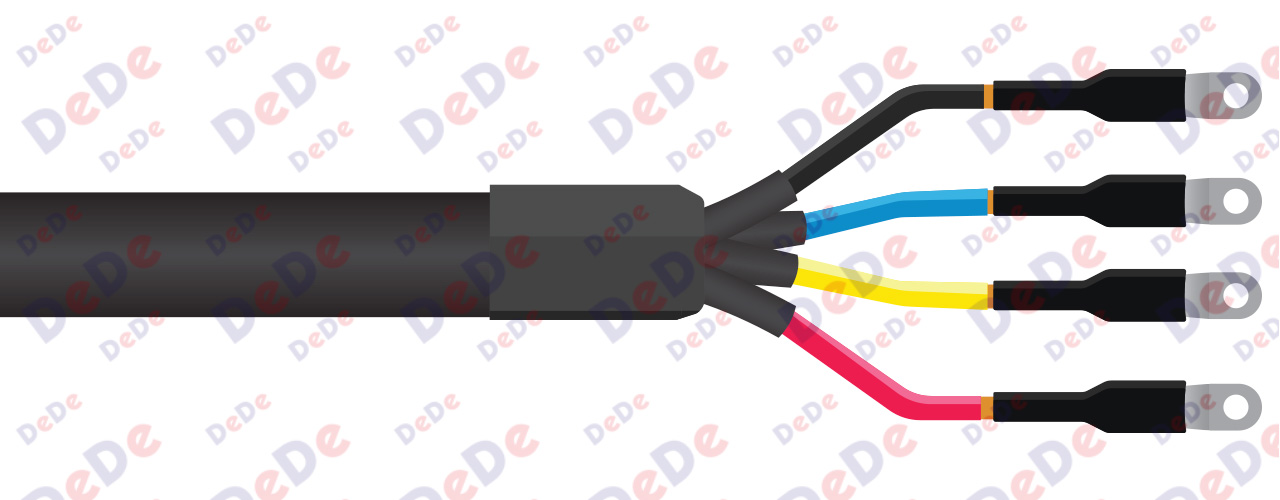

راهنمای بهره برداری سرکابل حرارتی فشار ضعیف

Uo/U (Um) 0.6/1.0 (1.2) kV

بر روی کابل بدون آرمور با عایق پلاستیکی

کد گروه کالا: DTH01

راهنمای بهره برداری سرکابل حرارتی فشار ضعیف

با سلام و تشکر از انتخاب سرکابل حرارتی فشار ضعیف DeDe Electric Group. راهنمای نصب سرکابل حرارتی فشار ضعیف، به شرح زیر می باشد.

مراحل نصب:

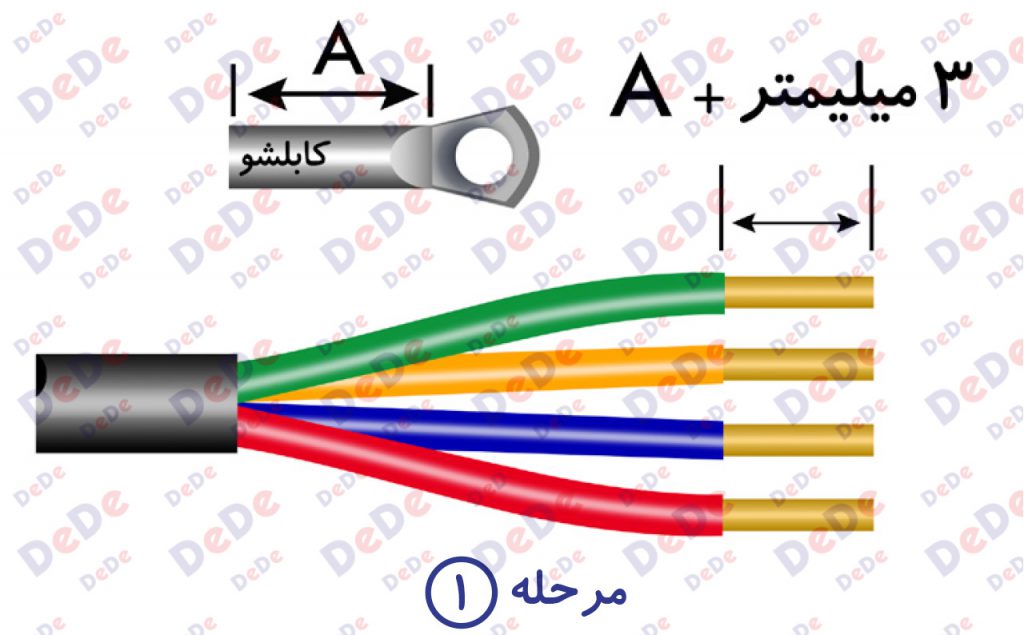

مرحله ۱) بوسیله کاتر یا چاقو، عایق هسته های کابل را به اندازه طول ساق کابلشو به علاوه ۳ میلیمتر جدا می کنیم. مثلا، اگر طول ساق کابلشو ۲۰ ملیمیمتر است، عایق را به به اندازه ۳+۲۰، برابر با ۲۳ میلیمتر جدا می کنیم.

مرحله اول نصب سرکابل حرارتی فشار ضعیف

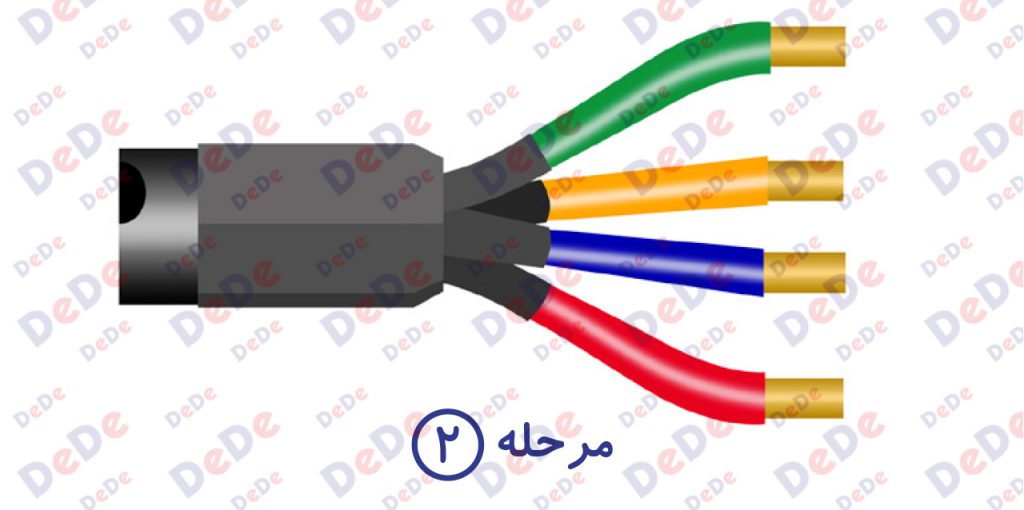

مرحله ۲) در صورتی که کابل چند هسته ای است و چند نظام نیز جهت آب بندی کامل نصب می گردد: چند نظام مرتبط با سایز سرکابل را از آن عبور می دهیم و هر هسته را از انگشت چند نظام عبور می دهیم. چند نظام را بوسیله سر پیک حرارت می دهیم تا کاملا جمع شود. حرارت از ورودی اصل (بزرگ) چند نظام شروع و سپس به انگشتان چند نظام (محل عبور هسته های کابل) ادامه می یابد. پس از جمع شدگی مناسب، چسب آب بندی روان شده از چند نظام دیده می شود.

مرحله دوم نصب سرکابل حرارتی فشار ضعیف

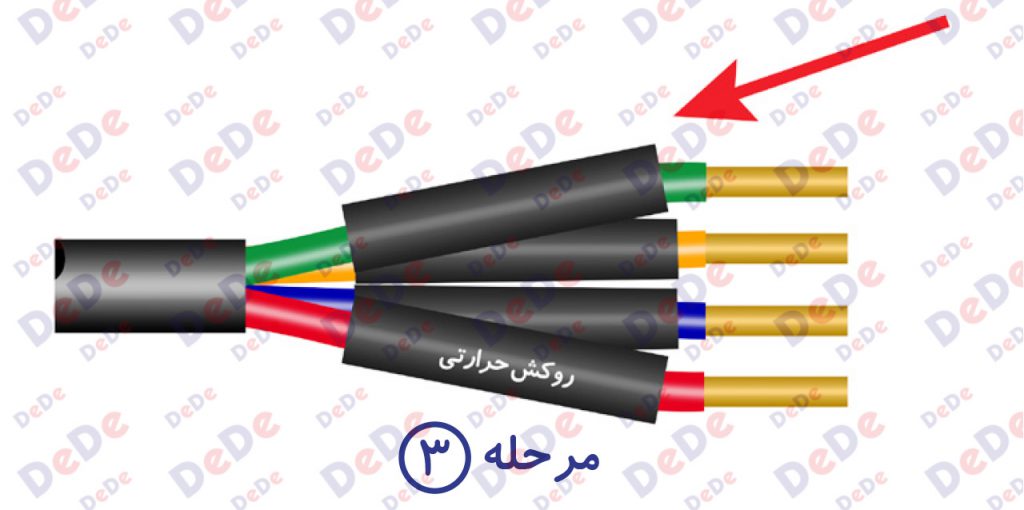

نکته: نصب چند نظام اختیاری است. چند نظام، امکان آب بندی کامل محل جداسازی هسته ها از غلاف نهایی کابل را تضمین می کند. بنابراین در صورت نصب سرکابل در محیط بیرونی، استفاده از آن قویاً پیشنهاد می گردد. مرحله ۳) روکش (های) حرارتی را حوله هسته (های) کابل قرار می دهیم.

مرحله سوم نصب سرکابل حرارتی فشار ضعیف

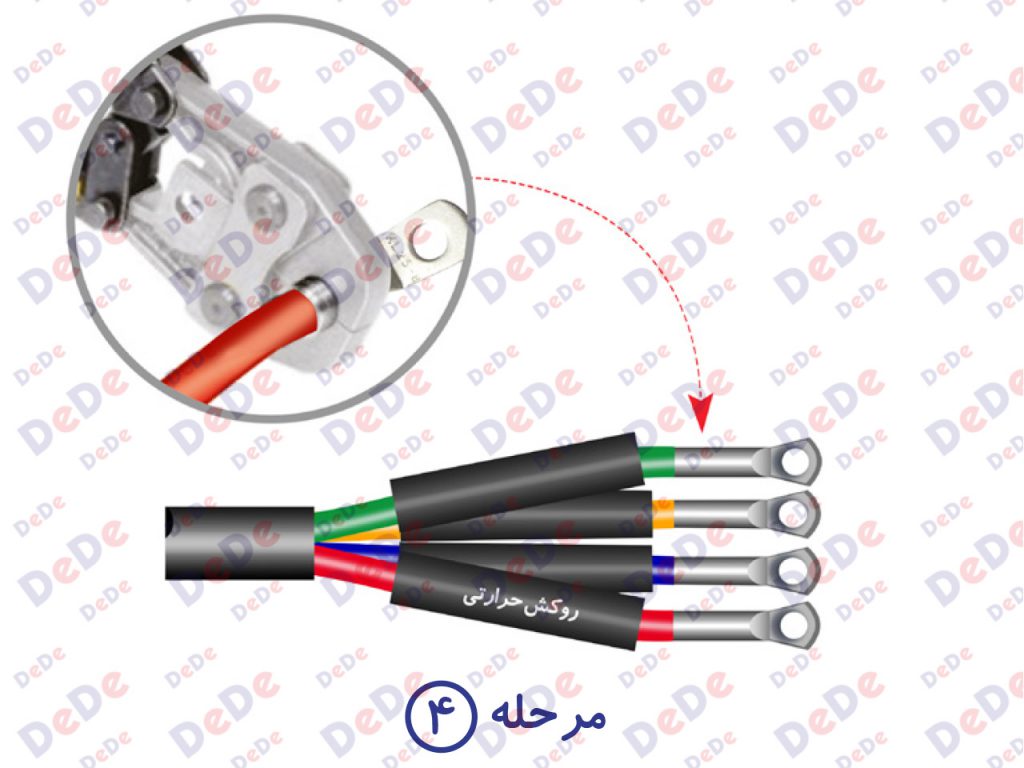

مرحله ۴) هادی (ها) را وارد ساق کابلشو کرده و بوسیله ابزار پرس مناسب، پرس می نماییم. در کابل با هسته نول کوچکتر از هسته فاز (مثلا ۱۵ + ۲۵ × ۳) دقت می کنیم که کوچکترین کابلشو را بر روی هادی نول قرار دهیم.

مرحله چهارم نصب سرکابل حرارتی فشار ضعیف

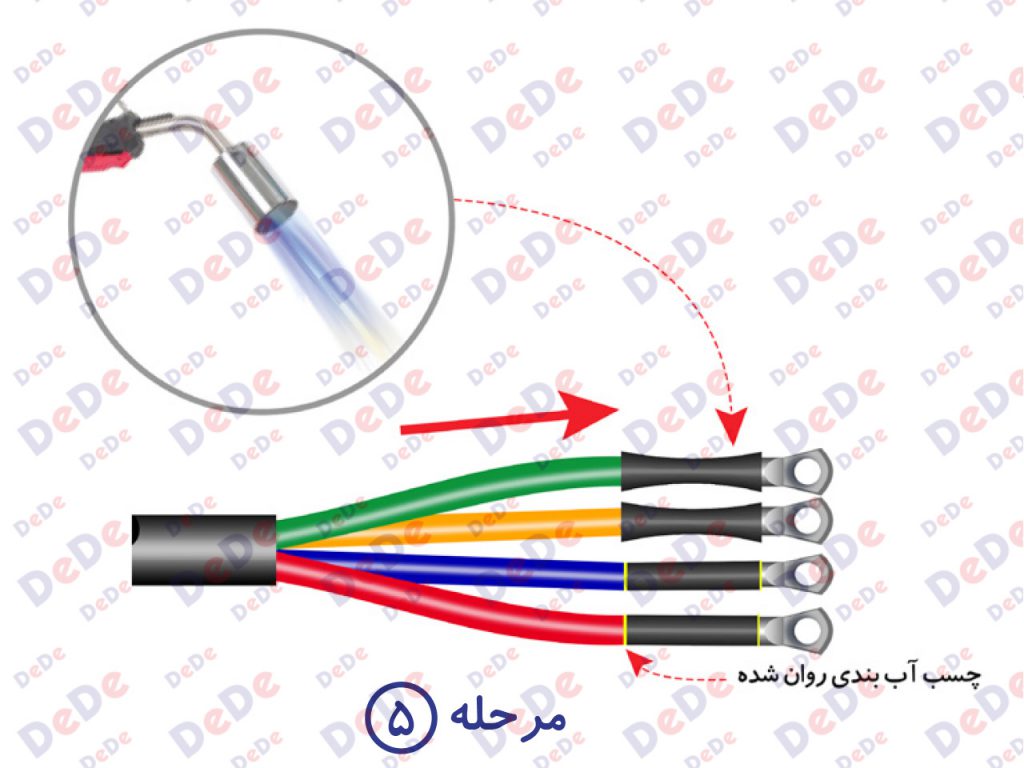

مرحله ۵) روکش (های) حرارتی را تک به تک روی کابلشو (ها) قرار داده به نحوی که کل ساق کابلشو را پوشش دهد، سپس بوسیله سر پیک حرارت می دهیم تا کاملا جمع شود.حرارتی دهی از وسط روکش حرارتی شروع و پس از جمع شدن وسط به دو طرف ادامه می یابد. پس از جمع شدگی مناسب، روکش باید کاملا یکنواخت و بدون چروک باشد و از دو طرف آن چسب آب بندی روان شده دیده شود.

مرحله پنجم نصب سرکابل حرارتی فشار ضعیف

پس از سرد شدن روکش ها، سرکابل آماده بهره برداری است.
