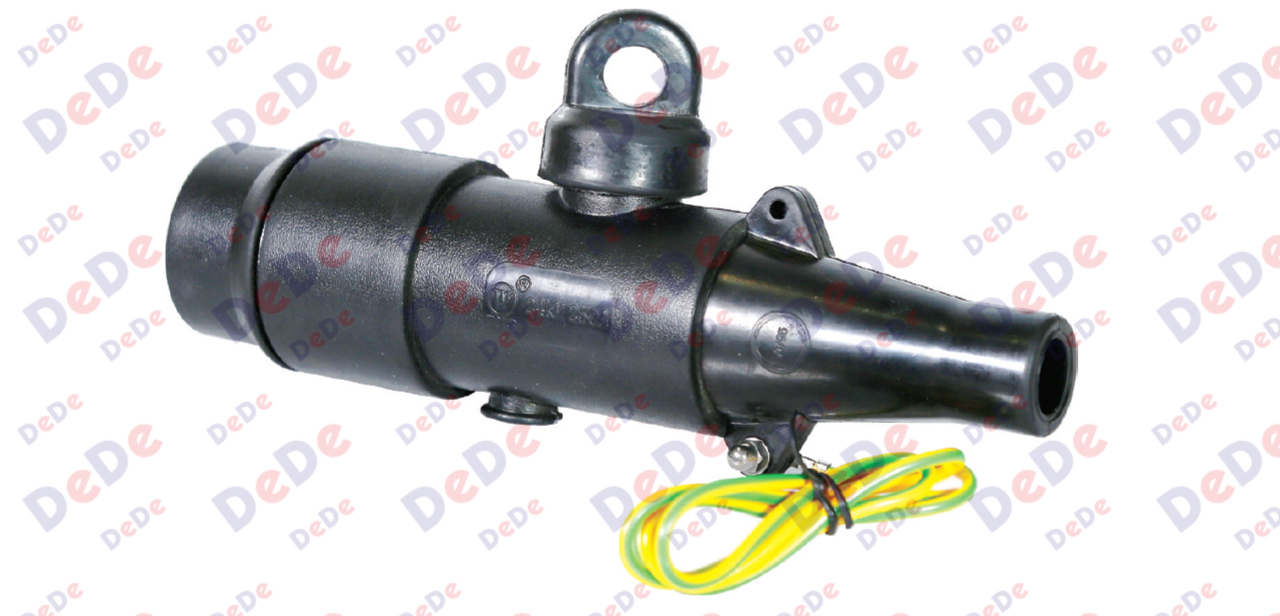

راهنمای بهره برداری سرکابل جداشونده ۲۵۰ آمپر (مستقیم)

لیست قطعات کیت و راهنمای نصب سرکابل جدا شونده (پلاگ-این)

Uo/U (Um) 12/20(24) kV

۲۵۰ آمپر

مدل مستقیم (Straight) (کد مدل: S)

بر روی کابل فشار متوسط (با شیلد سیمی یا نواری) (بدون آرمور یا آرمور دار)

و بوشینگ مدل C (طبق استاندارد EN50180، EN50181 و DIN47636)

کد گروه کالا:

S250-WTS24

نصب سرکابل مستقیم 250 آمپر

با سلام و تشکر از انتخاب سرکابل جدا شونده (پلاگ-این) WOER

راهنمای نصب سرکابل جدا شونده (پلاگ – این) ۲۵۰ آمپر مدل مستقیم (S) به شرح زیر می باشد:

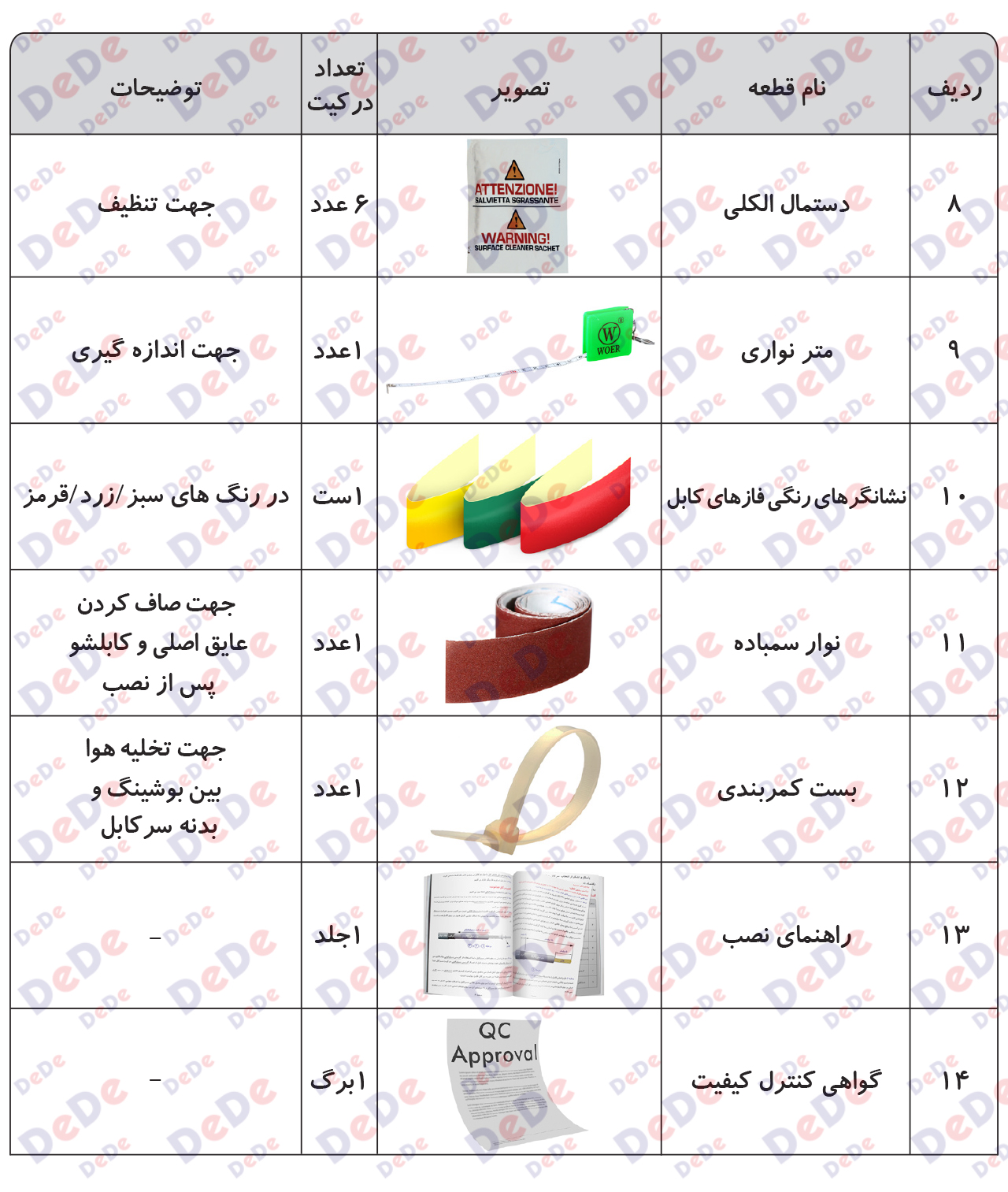

الف) لیست قطعات:

محتویات سرکابل مستقیم 250 آمپر محتویات سرکابل مستقیم 250 آمپر

ب) مراحل نصب:

۱) آماده سازی کابل:

توجه مهم: قبل از نصب سرکابل، از بی بار بودن کامل کابل و بوشینگ اطمینان حاصل نمایید.

زیر اقلامی که در کیت سرکابل قرار دارد، خط کشیده شده است.

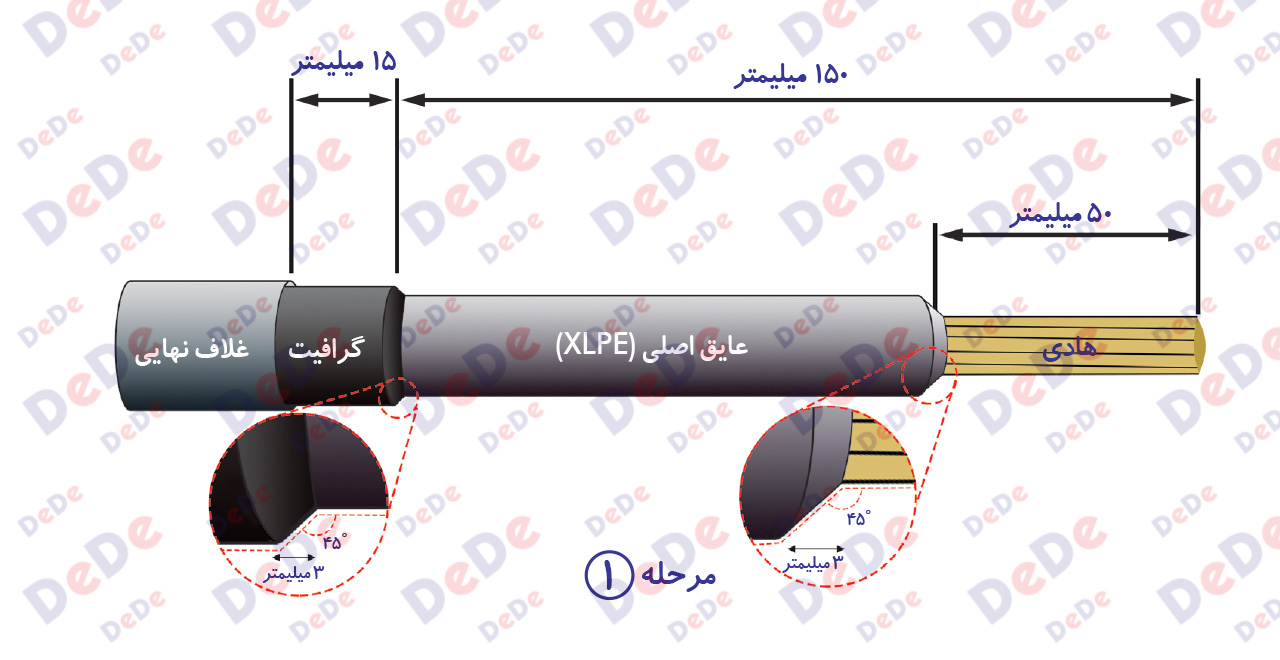

مرحله ۱) غلاف، عایق اصلی (XLPE)، شیلد و گرافیت کابل را هر یک به اندازه مورد اشاره در تصویر زیر از کابل جدا می نماییم. متر جهت اندازه گیری فواصل در کیت سرکابل جدا شونده قرار داد. هنگام جداسازی لایه گرافیت از روی عایق اصلی کابل، دقت می نماییم که به عایق اصلی کابل هیچ گونه صدمه (شامل خش های ریز) وارد نگردد. همچنین، دقت می نماییم که لایه گرافیت بر روی عایق اصلی کابل بر جا نماند. قویا پیشنهاد می گردد که جهت جداسازی گرافیت، از ابزار مخصوص این منظور استفاده گردد. سه میلیمتر از گرافیت منتهی به عایق اصلی را به صورت کونیک ۴۵ درجه در می آوریم تا سطح محل تلاقی گرافیت و هادی تدریجی و یکنواخت باشد. هنگام کونیک سازی گرافیت با چاقو، چاقو از سمت عایق اصلی به لایه گرافیت حرکت کند تا عایق اصلی صدمه نبیند. به همین منوال، سه میلیمتر عایق اصلی منتهی به هادی را به صورت کونیک ۴۵ درجه در می آوریم.

نصب سرکابل مستقیم 250 آمپر مرحله1

مرحله ۲) عایق اصلی کابل را به وسیله سمباده نرم کاملا مسطح و عاری از هرگونه گرافیت به جا مانده و فرو رفتگی و خط و خش احتمالی می کنیم. اطمینان از اینکه هیچ گونه فرو رفتگی و خط و خش بر روی عایق اصلی بر جا نماند یکی از مهمترین ارکان آماده سازی کابل جهت نصب سرکابل می باشد.

مرحله ۳) نشانگرهای رنگی فازهای کابل را حول هر کابل می پیچیم تا هر فاز کاملا مشخص گردد.

مرحله ۴) مراحل فوق را برای دو فاز دیگر تکرار می کنیم.

۲) نصب سرکابل جداشونده:

مرحله ۱) هادی را با استفاده از دستمال الکلی کاملا تمیز می کنیم.

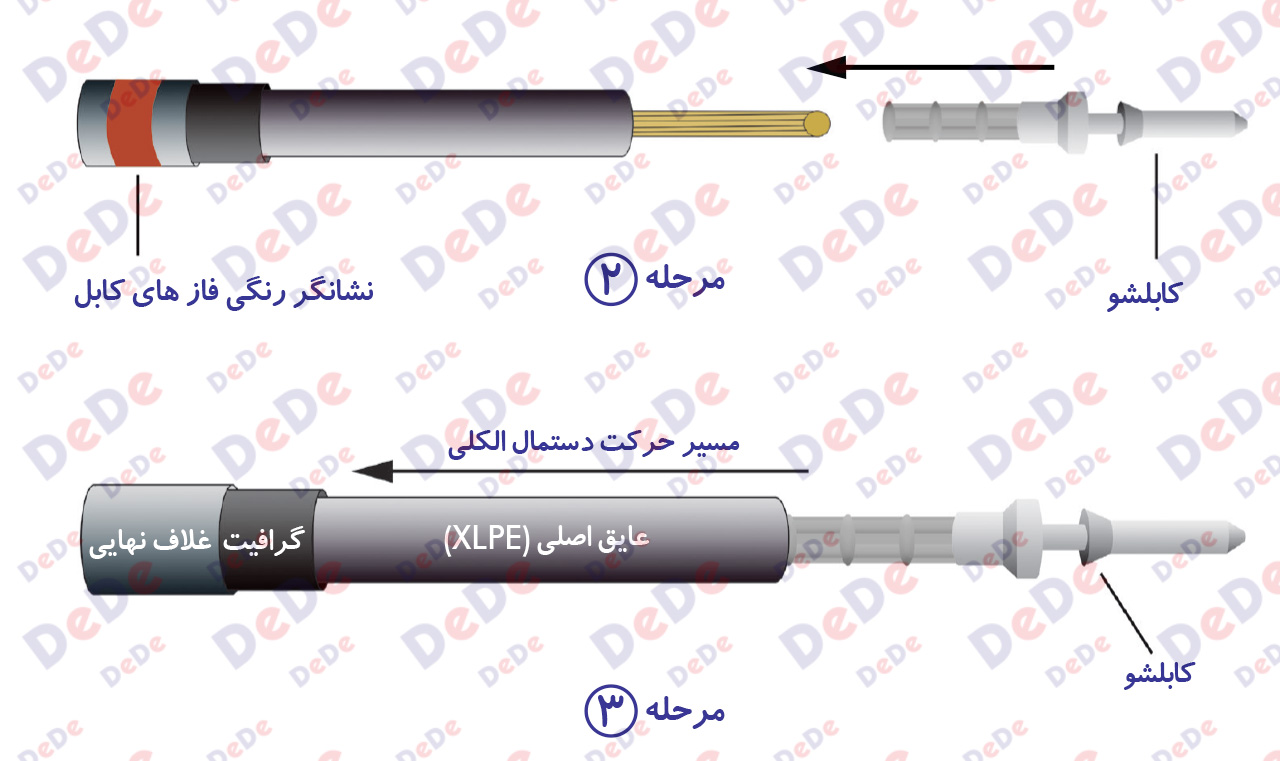

مرحله ۲) کابلشو سرکابل جدا شونده را روی هادی قرار داده و به وسیله ابزار نصب و قالب مناسب پرس می نماییم. پس از پرس کابلشو، با سمباده نرم پلیسه و لبه های نوک تیز کابلشو پرس شده را کاملا مسطح و صاف می کنیم.

مرحله ۳) سطح عایق اصلی و گرافیت کابل را با دستمال الکلی تمیز می کنیم. مسیر حرکت دستمال آغشته به الکل باید از سمت کابلشو به سمتی که غلاف نهایی کابل هنوز بر روی کابل نصب است باشد.

نصب سرکابل مستقیم 250 آمپر مرحله2

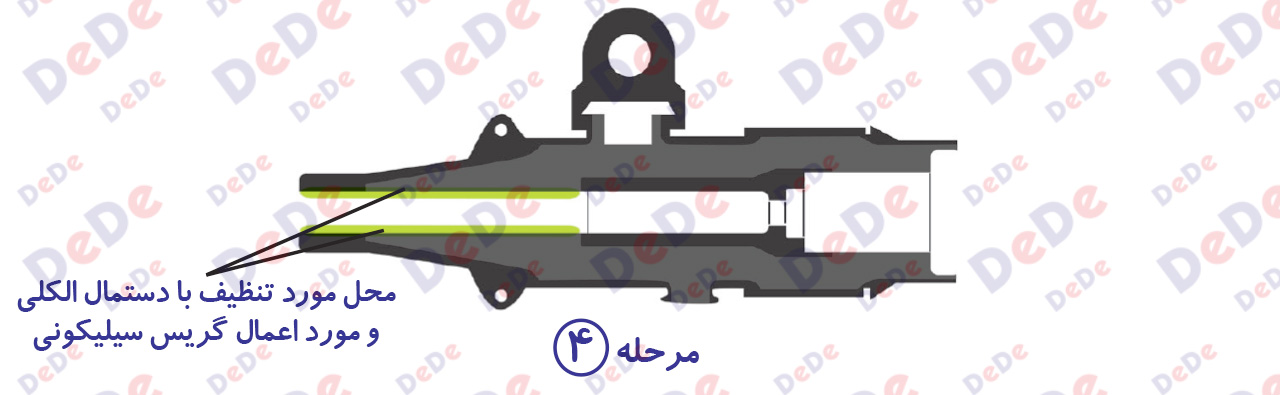

مرحله ۴) سطح عایق اصلی و سطح داخلی سرکابل را با استفاده از گریس سیلیکونی روانکاری می کنیم. دستکش پلاستیکی جهت پوشش دست قبل از اعمال گریس سیلیکونی در کیت سرکابل جدا شونده قرار داد.

نصب سرکابل مستقیم 250 آمپر مرحله4

مرحله ۵) سرکابل را بر روی کابل فشار می دهیم. پس از قرار گیری کامل سرکابل بر روی کابل، کابلشو متصل شده در مرحله ۲ در حفره سرکابل قابل روئیت است.

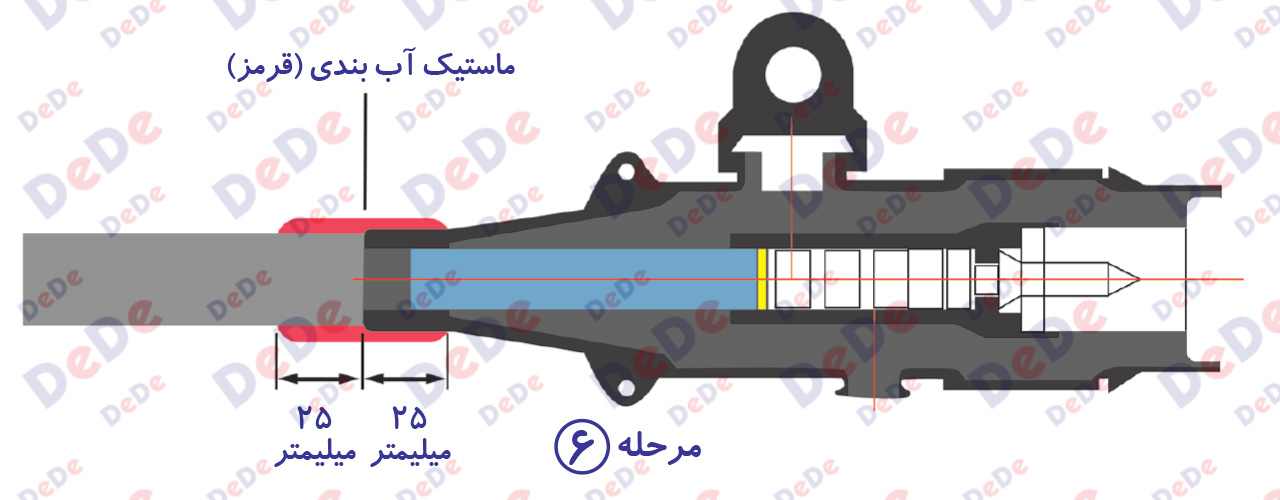

مرحله ۶) ماستیک آب بندی (قرمز) را بر روی محل تلاقی سرکابل با غلاف نهایی کابل به نحوی که ۲۵ میلیمتر ماستیک بر روی سرکابل و ۲۵ میلیمتر آن بر روی غلاف اصلی قرار گیرد می پیچیم.

نصب سرکابل مستقیم 250 آمپر مرحله6

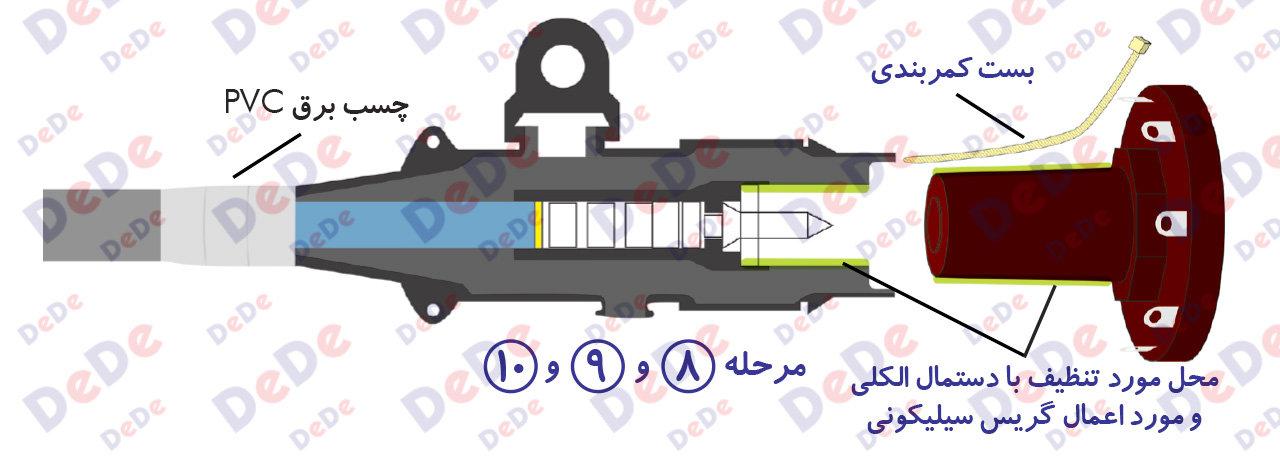

مرحله ۷) روی ماستیک آب بندی (قرمز) را با چسب برق PVC می پوشانیم.

مرحله ۸) روی بدنه بوشینگ تجهیز و داخل سرکابل (قسمت ورودی بوشینگ) را با دستمال الکلی تمیز می کنیم.

مرحله ۹) روی بدنه بوشینگ تجهیز و داخل سرکابل (قسمت ورودی بوشینگ) را با استفاده از گریس سیلیکونی روانکاری می کنیم. دستکش پلاستیکی جهت پوشش دست قبل از اعمال گریس سیلیکونی در کیت سرکابل جدا شونده قرار داد.

مرحله ۱۰) بست کمربندی را بر روی بدنه بوشینگ قرار داده، سپس حفره سرکابل را بر روی بوشینگ می فشاریم. پس از قرار گیری کامل بوشینگ در حفره، بست کمربندی قرار گرفته ما بین سرکابل و بوشینگ تجهیز را بیرون می کشیم. لازم به ذکر است که استفاده از بست کمربندی در این مرحله جهت ایجاد فضا به منظور تخلیه هوای محبوث بین بوشینگ تجهیز و سرکابل می باشد.

نصب سرکابل مستقیم 250 آمپر مرحله8

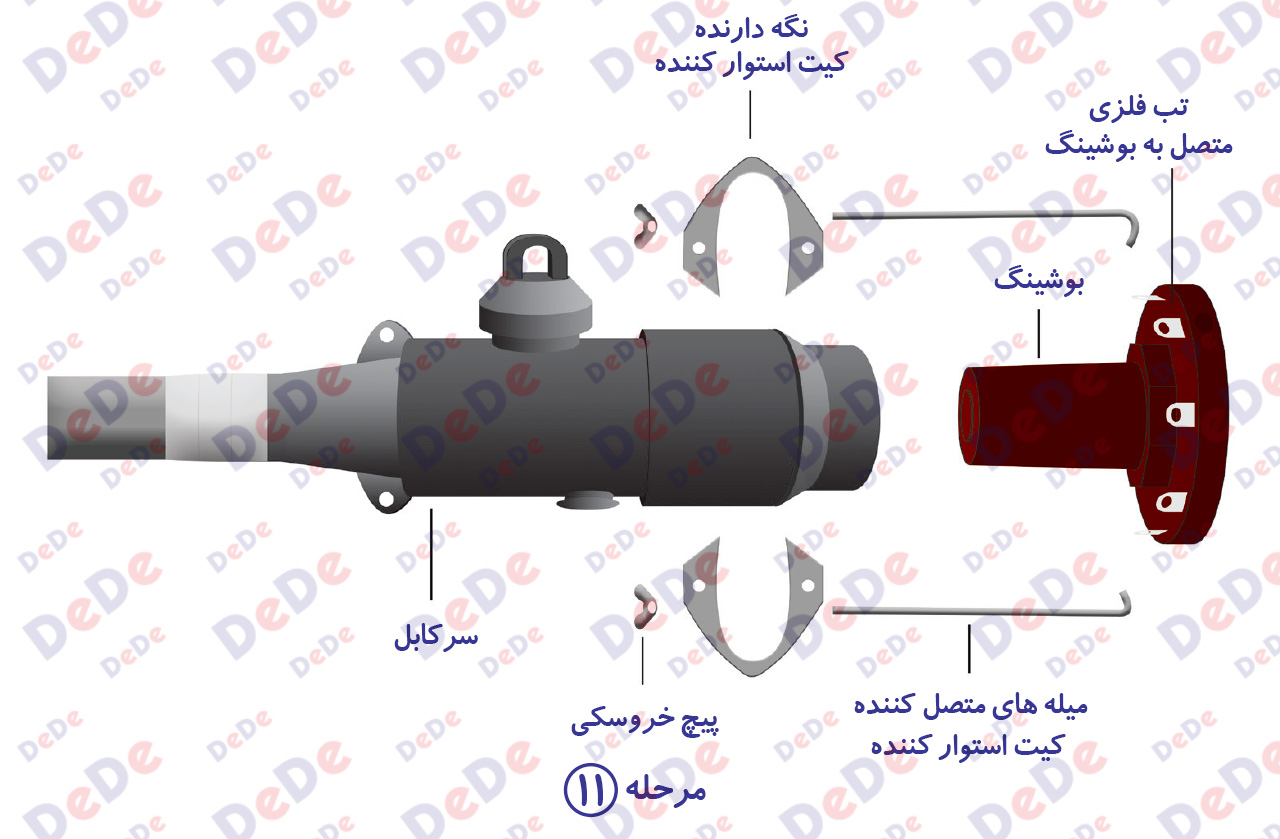

مرحله ۱۱) طرف زاویه دار دو میله متصل کننده کیت استوار کننده را از سوراخ های تعیبه شده در تب های فلزی متصل به بوشینگ تجیهز عبور داده، و طرف دیگر را بر روی دو نگه دارنده کیت استوار کننده که بر روی سرکابل سوار می گردد، قرار می دهیم.

نصب سرکابل مستقیم 250 آمپر مرحله11

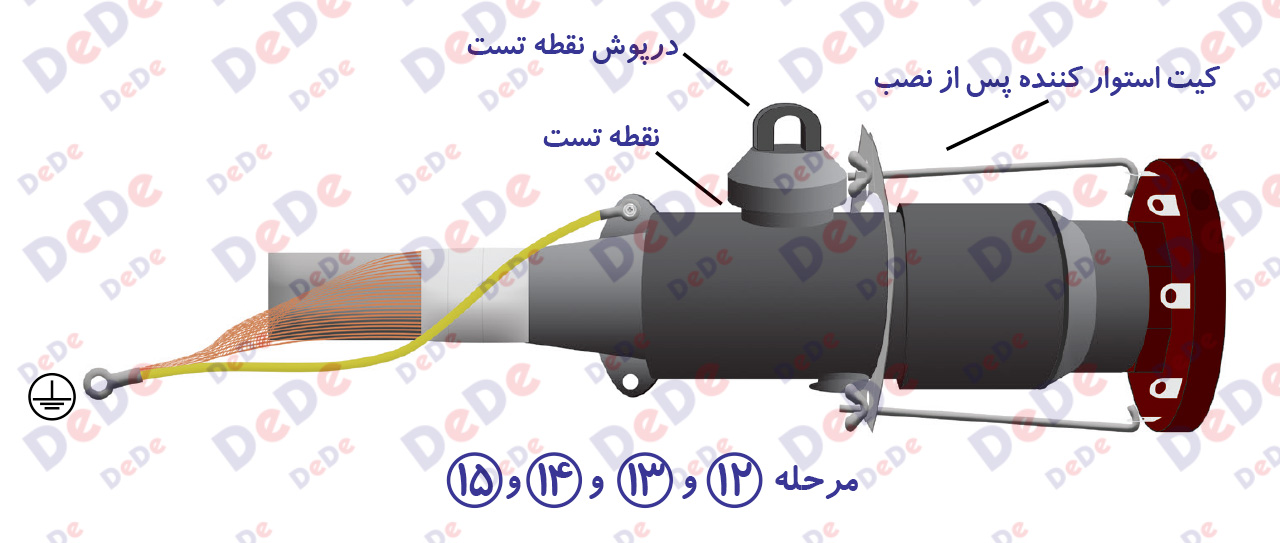

مرحله ۱۲) پیچ های خروسکی میله های متصل کننده را سفت می کنیم تا سرکابل به صورت کامل توسط کیت استوار کننده محکم گردد.

مرحله ۱۳) کمی سرکابل را به جلو فشار می دهیم و پیچ های خروسکی را دوباره محکم می کنیم تا از استقرار محکم سرکابل به بوشینگ یقین پیدا کنیم.

مرحله ۱۴) درپوش نقطه تست سرکابل را بر روی نقطه تست قرار می دهیم.

مرحله ۱۵) شیلد مسی و سیم ارت متصل به سرکابل را به یکدیگر متصل کرده سپس به سیستم زمین حفاظتی داخل تابلو یا پست متصل می کنیم.

نصب سرکابل مستقیم 250 آمپر مرحله15

مرحله ۱۶) مراحل فوق را برای دو فاز دیگر تکرار می کنیم. نصب کامل است.
