DJH01 مفصل حرارتي فشار ضعیف

مفصل حرارتی فشار ضعیف کابل

الف) توضیحات:

جهت اتصال دو کابل به یکدیگر، از مفصل حرارتی فشار ضعیف (joint) استفاده می گردد. این اتصال، یا به منظور اتصال دو کابل مجزا از هم و یا جهت ترمیم کابل صدمه دیده، به نحوی که صدمه به هادی کابل نیز سرایت کرده باشد، می باشد. لازم به ذکر است که در صورتی که صرفا غلاف نهایی کابل صدمه دیده باشد، می توان از روکش حرارتی تعمیری (زیپی) (WAS) بهره جست. ساختار و اجزاء مفصل ها، بنا بر سطح ولتاژی کابل ها و نتیجتا ساختار آن ها، متفاوت می باشد، ولی به صورت کلی، هر آنچه در ساختار کابل وجود دارد، جایگزینی نیز در مفصل مرتبط دارد.

در کابل های مورد استفاده در ولتاژ بیشینه ۰۰۲۱ ولت (U_m) که اصطلاحا به آن سطح ولتاژی فشار ضعیف اتلاق می گردد، ساختار کابل بسیار ساده، و تنها از یک یا چند هادی از جنس مس یا آلومینیوم، عایق پلاستیکی غالبا از جنس PVC یا XLPE ، و یک غلاف کلی که هسته های کابل را در بر می گیرد، تشکیل شده است.

بنابر این، در مفصل مرتبط با این کابل ها نیز سه جزء فوق (جایگزین هادی، جایگزین عایق هادی، و جایگزین غلاف نهایی) وجود دارد. در برخی کابل های فشار ضعیف آرمور نیز وجود دارد، که در مفصل مرتبط به این نوع کابل ها، قطعه ای جهت ایجاد پیوستگی آرمور دو طرف کابل به کیت مفصل اضافه می گردد.

ب) مشخصات:

• رابط (موف) از جنس مناسب (بسته به نوع هادی کابل) در اندازه منطبق با استاندارد DIN آلمان (رابط مسی تولید شده از لوله مسی (Tough Pitch Copper) با خلوص بیش از ۹۹/۹% مس شهید باهنر)
• روکش های حرارتی چسبدار ضخیم بسیار با کیفیت (ساخت شرکت WOER)، با ضخامت فراتر از روکش های حرارتی مشابه و چسب فراوان و شیارگونه بر روی بدنه داخلی روکش جهت آب بندی هر چه بهتر کابل
• خط کش ۴۵ سانتیمتری جهت استفاده در مرحله آماده سازی کابل (برش عایق و غلاف کابل در طول مناسب)
• دستمال الکلی در ابعاد ۲۰ ×۲۰ سانتیمتر، با بیش از ۷۵% الکل جهت امکان تنظیف کامل کابل

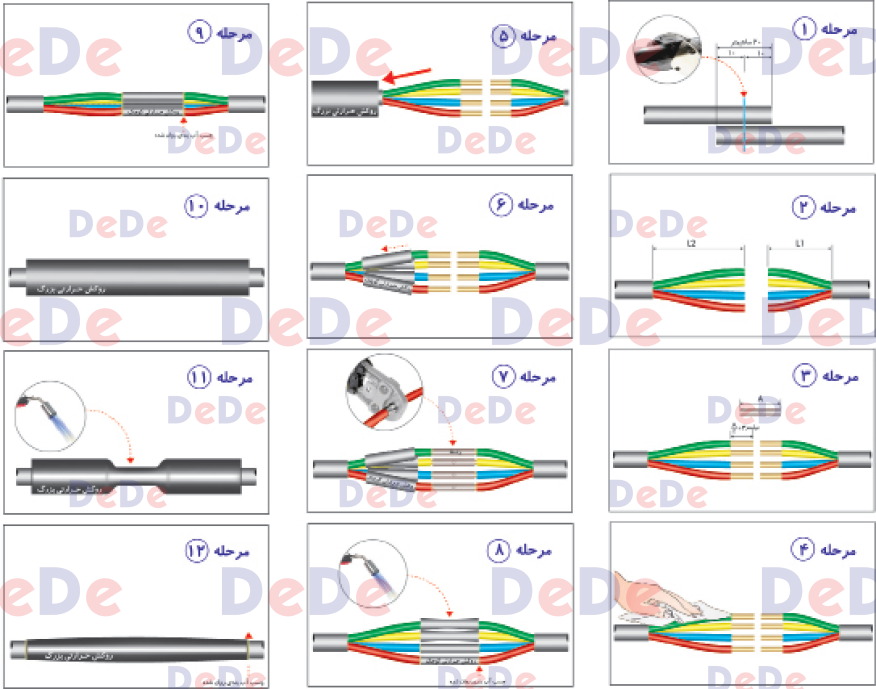

• دفترچه راهنمای نصب مصور و رنگی با توضیحات جامع و گام به گام در خصوص چگونگی نصب مفصل
• بسته بندی ضد آب و روغن، جهت جلوگیری از صدمه به اجزاء کیت، بالاخص چسب روکش حرارتی
• امکان اضافه کردن قطعه مناسب جهت پیوستگی آرمور کابل در کابل های آرمور دار به کیت مفصل (بنا به درخواست)
