شناخت انواع کابل

صفحه اصلی / مجله / شناخت انواع کابل

کابل های فشار ضعیف (Low Voltage Cables):

شناخت-انواع-کابل

شامل انواع کابل های مسی و آلومینیومی عایق شده با پلیمر های مختلف می باشند که در سطح ولتاژی ۶۰۰ تا ۱۰۰۰ ولت قرار دارند. این کابل ها برای انتقال الکتریسیته در کاربردهای مختلف از روشنایی تا انتقال نیروی محرکه به الکترو موتورها و … استفاده می شوند.

دامنه بسیار گسترده ای از کابل های فشار ضعیف وجود دارد که به صورت اختصاصی برای محیط های عملیاتی که در آن مورد استفاده قرار می گیرند طراحی شده اند. دامنه محصولات شامل کابل های ضد آتش (IEC 331: برای استفاده در محیط های حساس که اطفاء حریق بسیار حائز اهمیت می باشد), مقاوم در برابر شعله (IEC 332: برای مناطقی که احتمال آتش سوزی وجود دارد و اطفاء حریق لازم نیست ولی کابل نمی بایست شعله ور گردد), غلاف سربی (ایجاد یک حفاظ کلی در برابر نفوذ هیدروکربن ها، گاز های خورنده و آب) و کابل های مسلح (ایجاد حفاظت مکانیکی), کم دود, بدون هالوژن, مقاوم در برابر هیدروکربن ها و مواد نفتی می باشد.

شناخت کابل
کابل های فشار متوسط  (Medium Voltage Cables):

کابل هایی با عایق XLPE و هادی مس یا آلومینیوم می باشند که در سطح ولتاژی ۱ تا ۳۶ کیلو ولت قرار داند و به صورت گسترده در مناطق شهری و صنعتی مورد استفاده قرار می گیرند.

کابل های فشار متوسط ما بر اساس استاندارد IEC و یا جایگزین های BS و VDE تولید می گردند.

شناخت کابل

سیم و کابل های فشار قوی (High Voltage Cables):

کابل های فشار قوی و فوق فشار قوی با هادی مس یا آلومینیومی و عایق XLPE و سطح ولتاژی بالاتر از ۳۶ کیلو ولت ساخته می شوند.

عایق XLPE با استفاده از خط CCV که توسط کامپیوتر کنترل می شود بر روی هادی تزریق می گردد. عایق XLPE تزریق شده می بایست ساختار کریستالی کاملا یکنواخت داشته و عاری از هر گونه ناخالصی و خلل و فرجی باشد. در نقاط کلیدی خط CCV کنترل کیفیت های ضروری نیز اعمال می شود.

عایق XLPE از نظر فیزیکی و شیمیایی بسیار متمایل به تشکیل زنجیره با مولکول های آب می باشد. اگر آب یا بخار آب در لایه عایق وجود داشته باشند باعث ایجاد این زنجیره ها و پایین آمدن میزان مقاومت الکتریکی عایق می شوند.

شناخت کابل

سیم و کابل های ساختمانی (Building Wires and Cables):

سیم و کابل های ساختمانی وظیفه تقسیم برق در ساختمان را بر عهده دارند. این نوع سیم و کابلها ساختارهای متفاوتی دارند. از جمله این ساختارها میتوان به کابلهای Flexible اشاره کرد که هادی آنها بایستی Flexible باشد . عایقهای به کار رفته در آنهاPVC 70 ºC یا PVC 90 ºC یا Rubber میباشد. این نوع کابل ها میتواند به صورت شیلددار بافت مسی ساده یا قلع اندود تولید گردد.

کابلهای Heat Resistant دسته دیگری از این گروه میباشد که علاوه بر Flexible بودن هادی، عایق آنها می بایست Silicon Rubber باشد. این نوع عایق دارای تحمل حرارتی ۱۸۰° C خواهد بود و برای بالا بردن تحمل حرارتی بیشتر آنها و نیز حفاظت عایق در برابر صدمات مکانیکی از روکش Glass Fiber Braid استفاده میشود.

شناخت کابل

کابلهای ابزار دقیق (Instrumentation Cables):

کابل های ابزار دقیق در سیستم های کنترلی جهت ارسال/دریافت علائم (سیگنال های) دیجیتال و آنالوگ به/از تجهیزات و حسگرها (سنسور) استفاده می شوند.

این کابل ها اصولا در سطح ولتاژی ۲۴-۱۱۰ ولت و/یا جریان نامی ۴-۲۰ میلی آمپر قرار دارند. کابل های ابزار دقیق می بایست در برابر تداخل امواج الکتریکی محافظت گردند.

شناخت کابل

کابلهای ضد آتش (Fire Resistant (Safetey) Cables):

کابل های ضد آتش می بایست قادر باشند در مقابل آتش، آتش همراه با آب و/یا آتش همراه ضربه های مکانیکی مقاومت کنند.

کابل هایی که در اماکن عمومی و سیستم های اضطراری نظیر مدارات آژیر اطفاء حریق و سیستم های روشنایی اضطراری مورد استفاده قرار می گیرند می بایست به عنوان ابتدایی ترین موارد، سلامت انسان ها و کابل کشی ها را با انتشار گازهای اسیدی با خطر مواجه نسازد.

این کابل ها می بایست خفه کننده آتش و کم دود باشند. به عبارت دیگر این کابل ها نباید با از بین رفتن منشا آتش به سوختن ادامه دهند و یا آتش را به نقاط دیگر انتقال داده، یا دودی ایجاد کنند که مانع از دیدن چراغهای اضطراری یا راه خروجی شود.

امروزه در صنعت برق بخش عظیمی از توزیع انرژی الکتریکی ، بویژه در فشار ضعیف بوسیله کابلها انجام می‌گیرد. البته برای انتقال انرژی الکتریکی فشار متوسط و قوی نیز در برخی موراد از کابلهای مخصوص استفاده می‌شود. کاربرد کابلها در تاسیسات الکتریکی بسیار وسیع و دارای اهمت زیادی است. کارخانجات کابل سازی انواع بسیار زیادی از کابلها را برای مصارف عمومی و خصوصی تولید می‌کنند. همچنین صدها هزار نفر تخصص با مهارتهای مختلف در بخشهای گوناگون این صنعت مشغول بکار هستند. البته علاوه بر بخش تولید و فشار قوی نیاز به مهلت و رعایت اصول فنی دارد.

ساختمان کابلها

کابلها بر اساس نوع کاربردی که دارند بسیار متنوع هستند و به شکلهای گوناگون در بازار یافت می‌شود. ساختمان و اجزای تشکیل دهنده کابلهای مخابراتی کاملا با کابلهای مورد استفاده در صنعت برق فشار قوی و فشار ضعیف تفاوت دارند. اما بطور کلی کابلها همواره از دو قسمت اصلی هادی و عایق تشکیل شده‌اند. تفاوت کابلها ناشی از نوع کاربرد آنهاست. یعنی نوع کاربردشان موجب می‌شود که جنس ، شکل ، تعداد ، سطح مقطع هادیها و عایقها با یکدیگر تفاوت داشته باشند. این تفاوتها موجب تقسیم بندی کابلها می‌گردد.

هادی های کابل

هادیها از سیم مسی تقریبا خالص و دارای انعطاف قابل قبول یا از آلومینیوم یا آلیاژهای مخصوص ساخته می‌شوند. سطح مقطع هادیها با توجه به مقدار جریان عبوری و نوع کاربرد در اندازهای گوناگون و شکلهای متفاوت درست می‌شود. دایره‌ای شکل تک رشته با علامت اختصاری (re) و چند رشته با علامت اختصاری (rm). مثلثی (سه گوش) شکل تک رشته با علامت اختصاری (se) و چند رشته با علامت اختصاری (sm).

عایق های کابل

عایق سیمها و غلافی که روی کابل قرار می‌گیرد، معمولا از جنس پلاستیک PVC (پلی وینیل کلراید) است البته عایقهای دیگری همچون کاغذ و برخی ترکیبات شیمیایی در بعضی کابلهای مخصوص مورد استفاده قرار می‌گیرند. این عایقها بر اساس شرایط کاری و محیطی و نوع مصرفی که دارند. از استحکام مکانیکی و مشخصه الکتریکی لازم برخوردار باشند. برای جلوگیری از اشتباه و جهت تشخیص سیمهای کابل از یکدیگر ، عایق سیمهای هادی را در رنگهای مختلف انتخاب می‌کنند

عایق کابل متناسب با نوع کاربرد از جنس مختلف می باشد که مهم ترین آن ها به شرح زیر است :

غلاف کابلها:

برای محافظت کابلها در برابر عوامل محیطی و ضربات مکانیکی آنها را بوسیله یک یا چند لایه (غلاف) از جنس (مس ، سرب ، فولاد) ، کاغذ پلاستیکی بویژه PVC می‌پوشانند. کابلها با توجه به لایه‌های خارجی آنها به انواع مختلفی تقسیم می‌شوند.

جریان مجاز قابل تحمل توسط کابل

جریان مجاز عبوری از سیمها و کابلها به گونه‌ای تعیین می‌شود که در هر نقطه از کابل ، حرارت تولید شده در هادیهای آن به خوبی به محیط اطراف منتقل می‌شود؛ بطوری که درجه حرارت عایق در سطح هادی سیمها و کابلهای PVC از ۷۰ درجه سانتیگراد تجاوز نکند. جریان عبوری داده شده برای کابلهای برق وقتی در داخل خاک قرار می‌گیرد، بر مبنای قرار گرفتن کابل بر روی بستری از ماسه نرم است که پس از خاک ریزی به روی کانال سطح آن آجر فرش شود.

به علاوه ، کابل در مسیر خود می‌تواند داخل تعداد محدودی لوله فولادی که هیچ یک از آنها بیش از ۶ متر نباشد، عبور کند. جریان مجاز کابلهایی که در هوای آزاد قرار دارند. بر اساس ضریب بار ۱ و در هوای با درجه حرارت ۳۰ درجه سانتیگراد است. جریان مجاز کابل هنگامی که کاملا در داخل آب قرار گرفته باشد ۱۵/۱ برابر جریان در کابل قرار گرفته در خاک است. اما باید توجه داشت که وقتی قسمتی از کابل در خاک یا هوای آزاد باشد. این قسمتها تعیین کننده جریان عبوری از کابل هستند.

افت ولتاژ در کابل

در شبکه‌های پخش انرژی الکتریکی اندازه سطح کابل تنها بر اساس جریان مجاز عبوری از آن انتخاب نمی‌شود بلکه طول کابل که متناسب با افت ولتاژ است نیز عامل تعیین کننده‌ای به شمار می‌آید.
شرایط نصب و قرار دادن کابلهای برق

کابلهای با عایق و غلاف پلاستیکی را نباید هیچگاه در درجه حرارت زیر ۵- درجه سانتیگراد نصب و کابل کشی کرد. در صورت اجبار ، قرقره ، کابل باید چند روز قبل از نصب در محیط گرمی حدود ۲۰ درجه سانتیگراد انبار شود. در هنگام کابل کشی شعاع خمش کابلهای پلاستیکی نباید از ۱۵ برابر قطر خارجی کابل کوچکتر باشد. اما در انتهای کابل می‌توان شعاع خمش در موارد خاص با رعایت اصول فنی تا نصف مقدار فوق کاهش داد.

هنگامی که کشیدن کابل توسط دستگاه انجام می‌گیرد باید مواظب بود که نیروی کششی وارده به کابل از مقادیر مجاز نشود، در خاک دفن شود باید گودالی به عمق ۷۰ سانتیمتر حفر کرد و کابل را در این گودال در خاک نرم (الک شده) به ارتفاع ۲۰ سانتیمتر قرار داد. روی آن را آجر (و بر روی آجر) خاک معمولی ریخت. این عمل سبب می‌شود که از فشار طبقات خاک بر روی کابل و تغییر شکل آن جلوگیری به عمل آید و همچنین در موقع کندن زمین با بیل و کلنگ صدمه‌ای به کابل وارد نیاید

چند نکته در مورد انتخاب کابل مناسب

می دانید که هر کابلی با سطح مقطع معین قادر به انتقال جریان مشخص می باشد که اگر از آن حد بیشتر گردد ، باعث کوتاه شدن عمر و یا سوختن کابل و بروز حوادثی خواهد شد. لذا در طراحی یک شبکه باید سه اصل زیر رعایت شود :

چند نکته درباره چگونگی استفاده از کابل

می دانید که نگهداری و استفاده صحیح هر نوع وسیله ای از جمله کابل باعث ازدیاد طول عمر آن خواهد شد که در این خصوص جا دارد چند نکته مهم زیر توجه نمود :

انواع کابل از لحاظ کاربرد

کابل های مورد مصرف در ساختمان: در ساختمان داخلی این کابل ها اغلب از هادی مسی و عایق و غلاف P.V.C استفاده می شود.

کابل های زمینی: برای کابل کشی در داخل خاک اغلب از کابل با هادی مسی و عایق و غلاف P.E.T استفاده می شود که در صورت نیاز کابل فوق به سیم با نوار فولادی مسلح می گردد.

کابل های هوایی: از کابل های هوایی با سیم مهار فولادی در مکان هایی که نیاز است که کابلبر روی تیرهای برق آویزان گردد از کابل های هوایی بشکل (۸) استفاده می شود. که در این کابل ها یک سیم رشته ای از جنس فولاد گالوانیزه به موازات کابل قرار گرفته به صورت مشترک یک غلاف از مواد پلی اتیلن روی آن ها کشیده می شود. (کابل فوق توسط گیره های مخصوص به تیرها نصب می گردد).

انواع کابل و کاربرد آن از نظر ساختمان داخلی

کابل پروتودور: کاربرد این نوع کابل در انتقال و توزیع انرژی برق کارخانجات و شبکه های تا یک کیلو ولت می باشد.

کابل باعایق کاغذی :کاربرد آن در ساختمان ها و شبکه ها و … می باشد.

کابل باعایق پلاستیکی : کاربرد آن در کشش ها بوده و دیگر تولید و استفاده نمی شود.

کابل با غلاف سربی (کابل کاغذی با غلاف سربی) : کاربرد آن در پمپ بنزین ها و مناطق ذخیره نفت و تصفیه خانه ها می باشد.

کابل با روپوش آلومینیوم : کاربرد آن در انتقال انرژی در زمین می باشد.

کابل دریایی : همان طور که از اسمش پیداست برای انتقال انرژی برق تا ۱۰ کیلو ولت از رودخانه ها و دریاها اغلب از این کابل که نوعی پروتودور می باشد استفاده می شود.

اتصال کابل به مدار

برای اتصال کابل به مدار از کفشک کابل یا کابلشو استفاده می شود. کابلشو سه نوع می باشد : پرسی، لحیمی، پیچی

کابلشو از نظر ظاهری شبیه فیش ها و ترمینال های اصلی می باشند که اغلب برای بدست آوردن یک اتصال محکم ، کابلشو را به کابل لحیم می کنند.

انواع اتصالات کابل

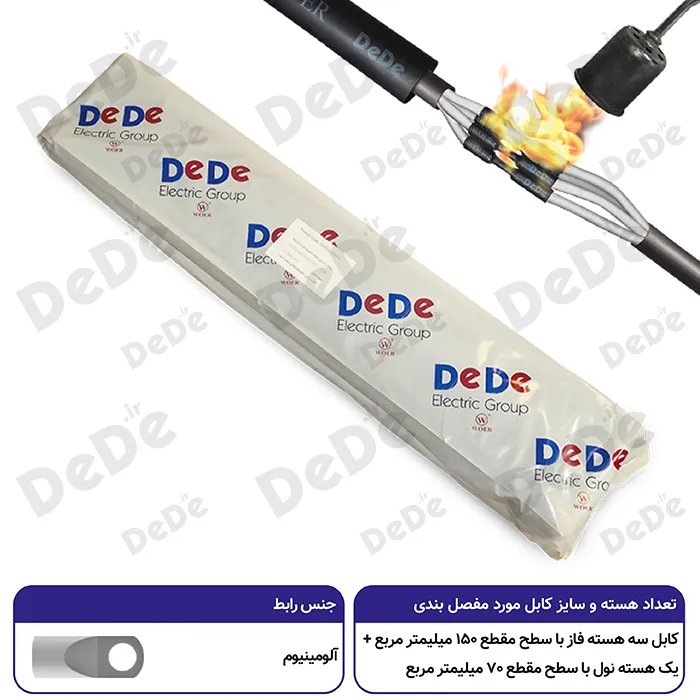

مفصل و انواع آن

جهت اتصال کابل ها در مسیر های طولانی و نیز در انشعابات و انتهای خطوط از وسایل دیگری نیز مانند مفصل و سرکابل استفاده می شود که قادرند محل اتصال را در برابر رطوبت ، فشارهای مکانیکی و عوامل الکتریکی حفاظت کنند.

مفصل ها و سرکابل ها اغلب از جنس چدن ، فولاد و یا مواد عایق (PVC) می باشند که با علامت مخصوص ، مشخص می شوند.

برخی از مفصل ها به شرح زیر می باشند :

مفصل V.S : کاربرد آن در مورد کابل های مسلح است و جنس آن از چدن و در فرم های VS8 تا VS64ساخته می شود.

مفصل PV : کاربرد آن برای انشعاب کابل های پروتودور و در جایی می باشد که نیاز به مفصل چدنی یا فولادی ندارد باشد. (بیشتر در محل اتصالات کوچک) و اغلب در فرم های PV1 تا PV8 ساخته می شود.
